铁路隧道管棚施工作业指导书 21P
洞口长管棚需设置导向墙,按拱部 140°范围计算,采用 C20 砼, 截面尺寸为 1m×1m,环向长度可根据具体工点实际情况确定,要保 证其基础稳定性。为保证长管棚施工精度,导向墙内设 2 榀 I18 轻型 工字钢,钢架外缘设ø140 壁厚 5mm 导向钢管,钢管与钢架焊接。钢 架各单元由 14mm 厚连接板焊接成型,单元间由螺栓连接,接头处焊 缝宽度:腹板 hf=9mm,翼缘 hf=12mm。
资料截图

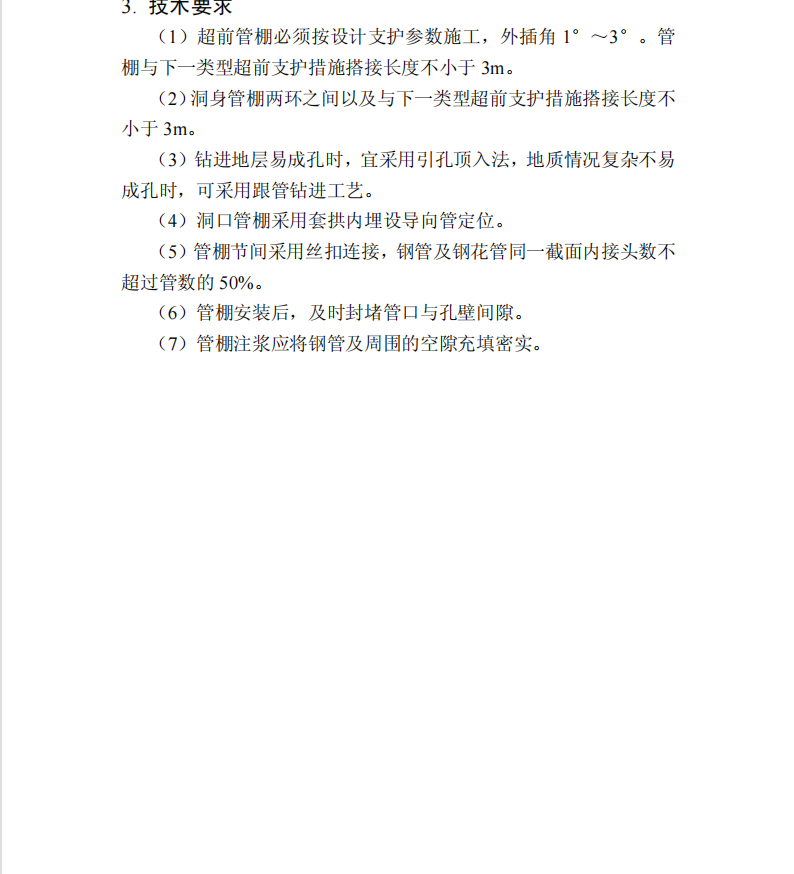

  • 铁路隧道管棚施工作业指导书 21P

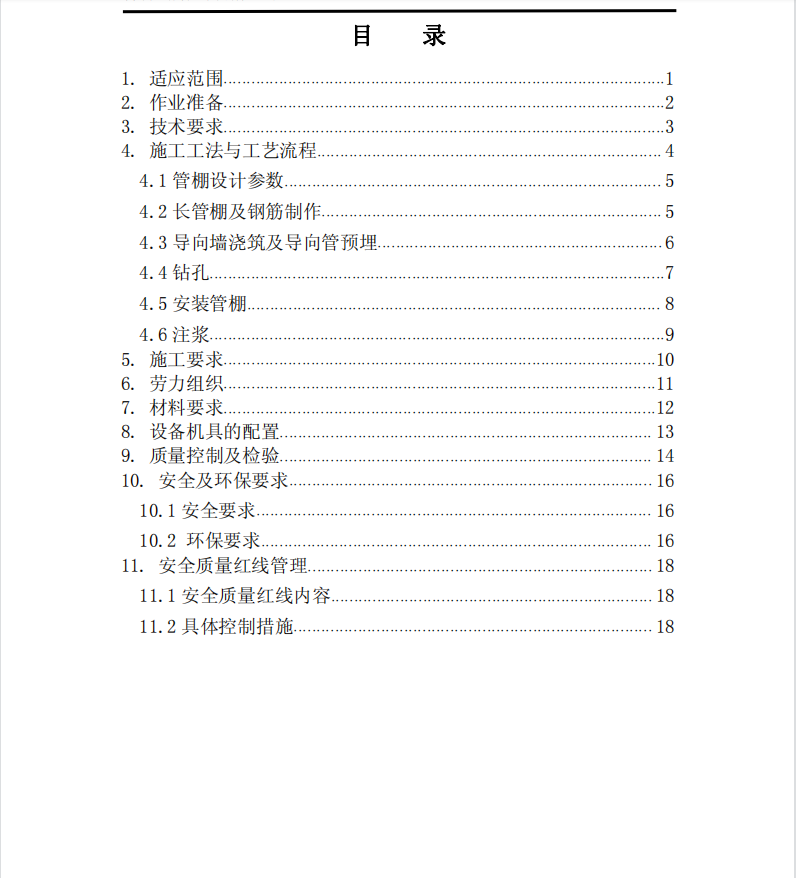

  • 铁路隧道管棚施工作业指导书 21P

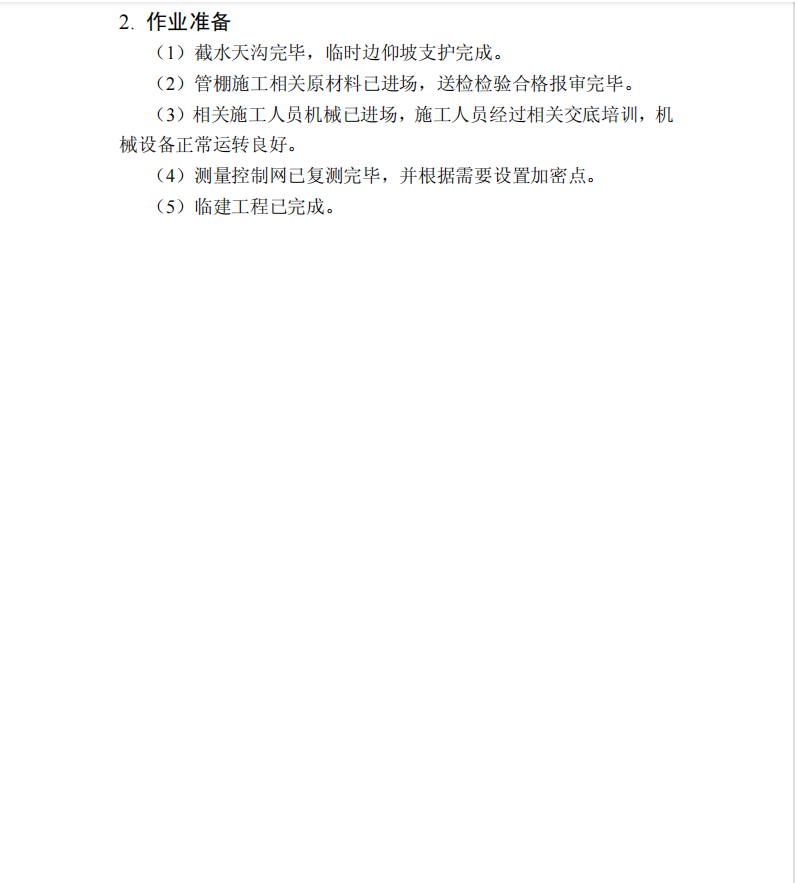

  • 铁路隧道管棚施工作业指导书 21P
