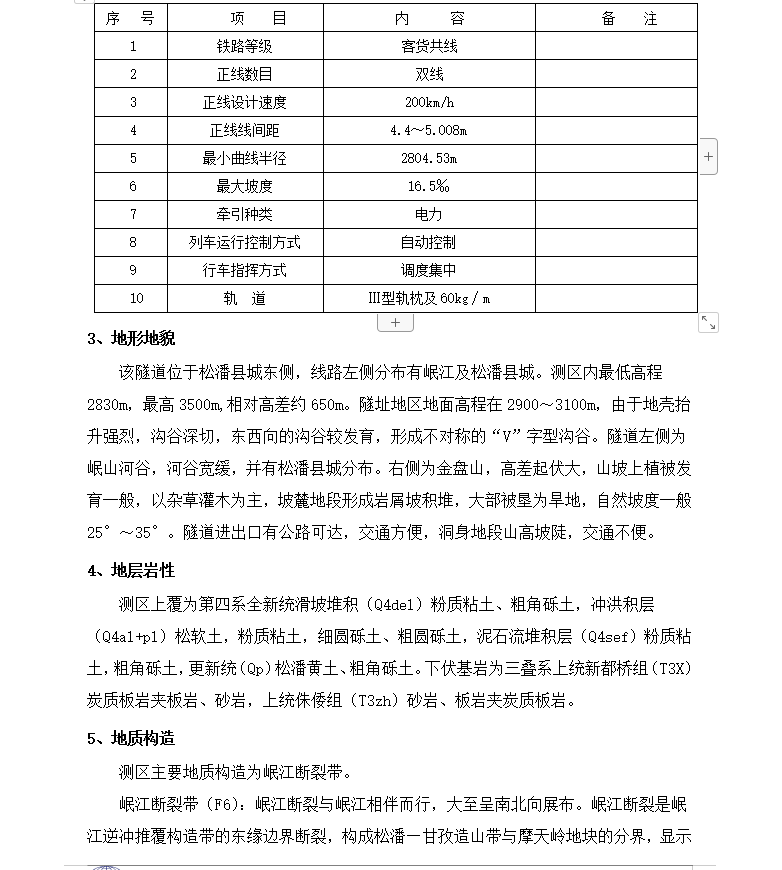

该隧道位于xx县城东侧，线路左侧分布有岷江及松潘县城。测区内最低高程2830m，最高3500m,相对高差约650m。隧址地区地面高程在2900～3100m，由于地壳抬升强烈，沟谷深切，东西向的沟谷较发育，形成不对称的“V”字型沟谷。隧道左侧为岷山河谷，河谷宽缓，并有松潘县城分布。右侧为金盘山，高差起伏大，山坡上植被发育一般，以杂草灌木为主，坡麓地段形成岩屑坡积堆，大部被垦为旱地，自然坡度一般25°～35°。隧道进出口有公路可达，交通方便，洞身地段山高坡陡，交通不便。
