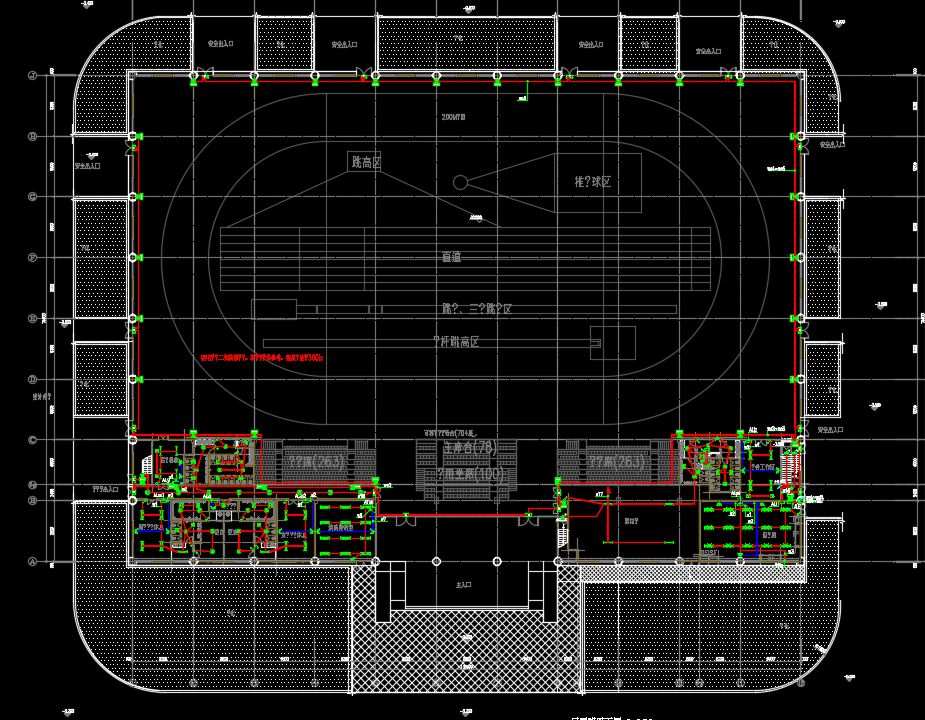

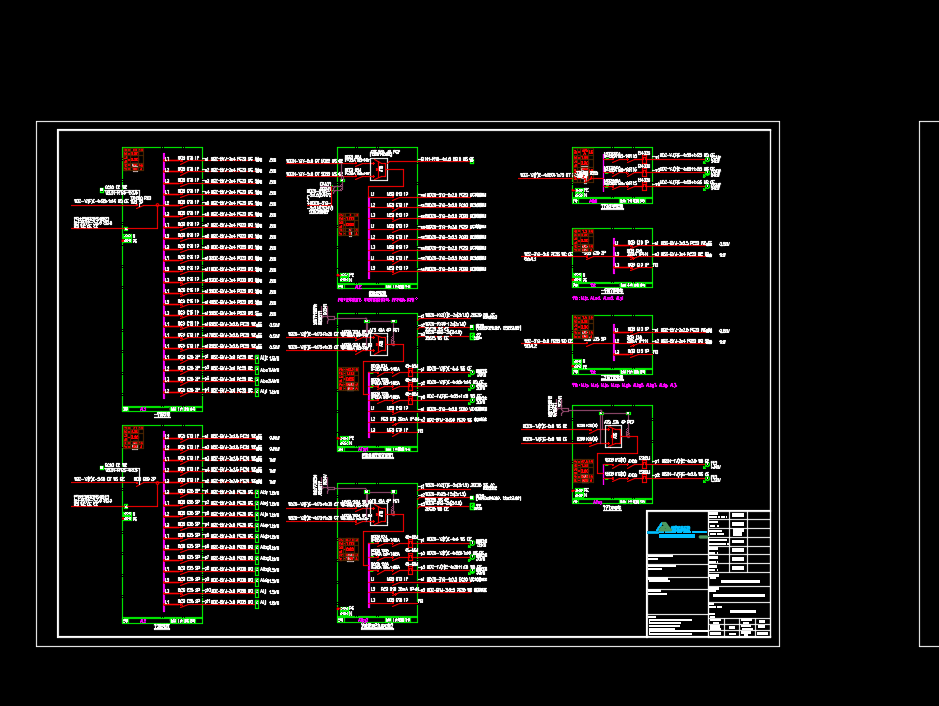

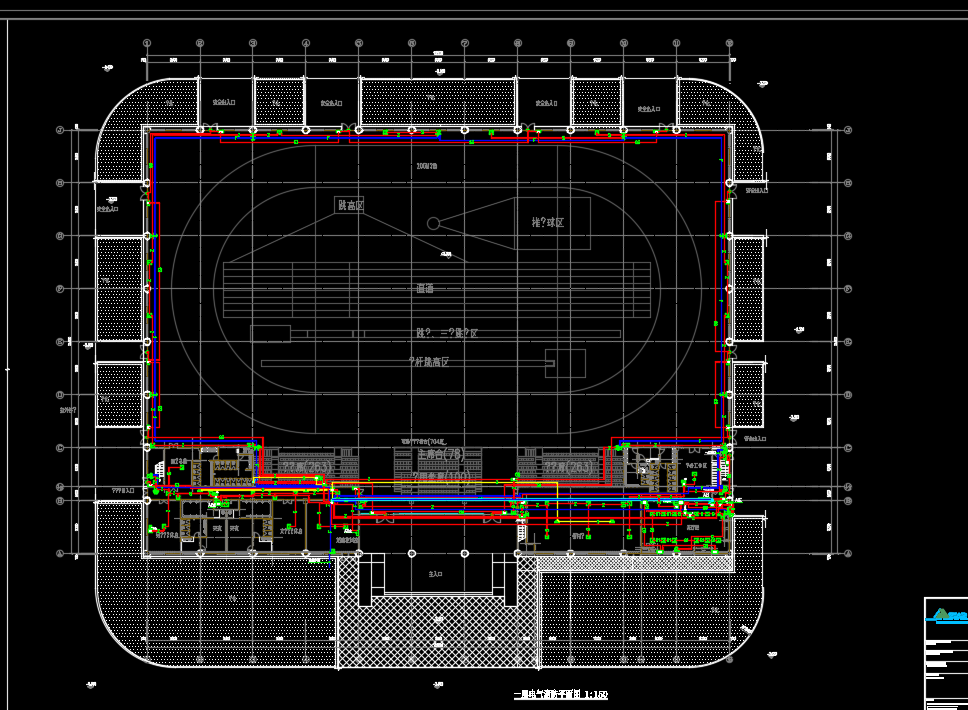

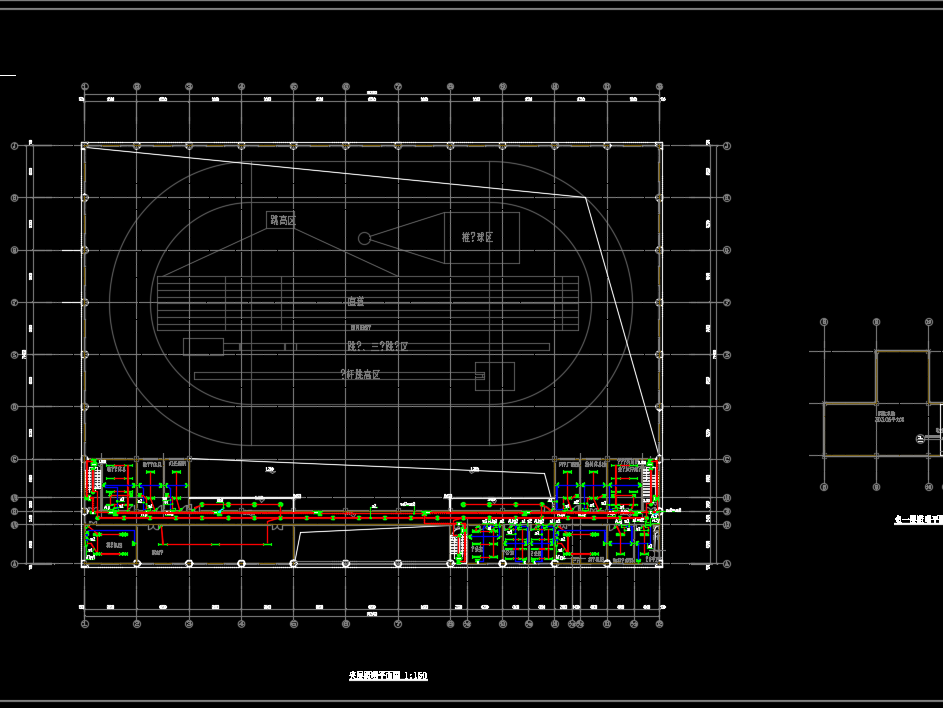

室内体育馆田径馆电气施工图纸包括：图纸目录、电气施工图设计说明一、电气施工图设计说明二、电气消防施工图设计说明一、电气消防施工图设计说明二、引用图集、文字标注等、主要设备材料表、变配电所10KV一次系统图、变压器低压系统图、竖向配电干线系统图、配电箱系统图、电气消防系统图、配电房、发电机房平面布置图、一层配电平面图、夹层配电平面图、8.000标高层配电平面图、一层照明平面图、夹层照明平面图、8.000标高层照明平面图、一层电气消防平面图、夹层电气消防平面图、8.000标高层电气消防平面图、屋顶防雷平面图、8.000标高层接地平面图、基础接地平面图、负一层接地平面图。
工程概况：总建筑面积：5171.26平方米，建筑高度：18.9m；根据设计深度规定等要求，本次设计范围如下：10/0.4kV变配电系统；380/220V配电系统；照明系统；防雷、接地及安全系统；
