总用地面积：93000.2m2，总建筑面积：117920.60m2，建筑基底面积：42189.42m2，建筑层数：地上一层，局部二层和地下一层；结构形式：框架结构，设计使用年限：50年，建筑物抗震设防烈度：7度。
设计范围
1．本工程设计包括红线内的以下电气系统:
1）10/0.4kV变配电系统；
2）电力配电系统；
3）照明系统；
4）建筑物防雷、接地系统及安全措施；
2.与其它专业设计的分工：
1）商铺等有装修要求的场所，本设计仅预留配电箱并注明用电量；
2）VRV空调系统控制回路由厂家进行深化设计；
3）10kV供电系统的设计分界点为高压柜进线断路器上端
电力配电系统：
1.低压配电系统采用~220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。一级负荷：采用双电源供电并在末端互投。三级负荷：采用单电源供电。
2．本工程小于37kW的电动机采用全压启动方式；37kW及以上电动机采用Y-启动方式。
3．污水泵采用液位传感器就地控制。
4．新风机、排风机、送风机等采用手动控制、DDC控制方式。
5．消防专用设备：消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机 等消防专用设备的过载保护只报警，不跳闸。
6．排风兼排烟风机，进风兼补风风机：平时手动控制兼DDC控制，火灾时，由消防控制室控制，消防控制室具有控制优先权。用于消防时，设备的过载保护只报警，不跳闸。
7．脱扣器选择：
1）所有消防水泵、消防风机回路的保护断路器均采用单磁脱扣器，其余选用复式脱扣器。
2）所有电动机回路的保护断路器均采用电动机保护型，其余采用配电保护型。
8．本项目厨房等二次装修设计区域配电在各区域配电箱预留电量及配电支路，二次装修设计根据实际要求确定。
设备选择及安装：
1.变压器按环氧树脂浇注干式变压器设计，设强制风冷系统及温度监测及报警装置。接线为D,Yn11.保护罩由厂家配套供货，防护等级不低于IP40。
2.高压配电柜采用环网柜；直流屏按高频开关并配免维护铅酸电池组成套柜设计，信号屏与之配套。

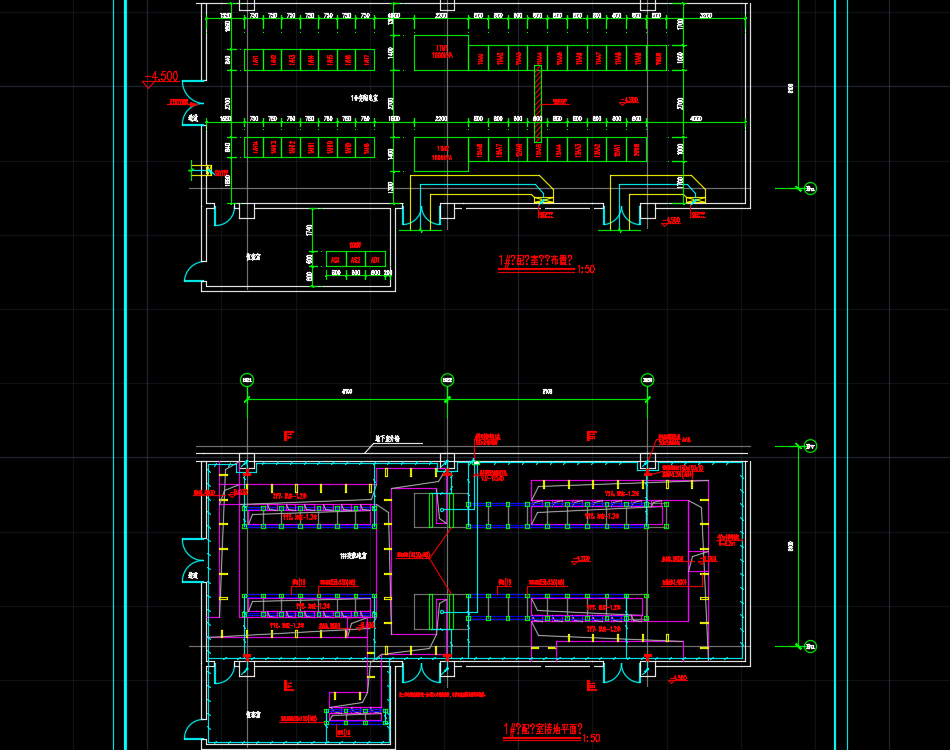

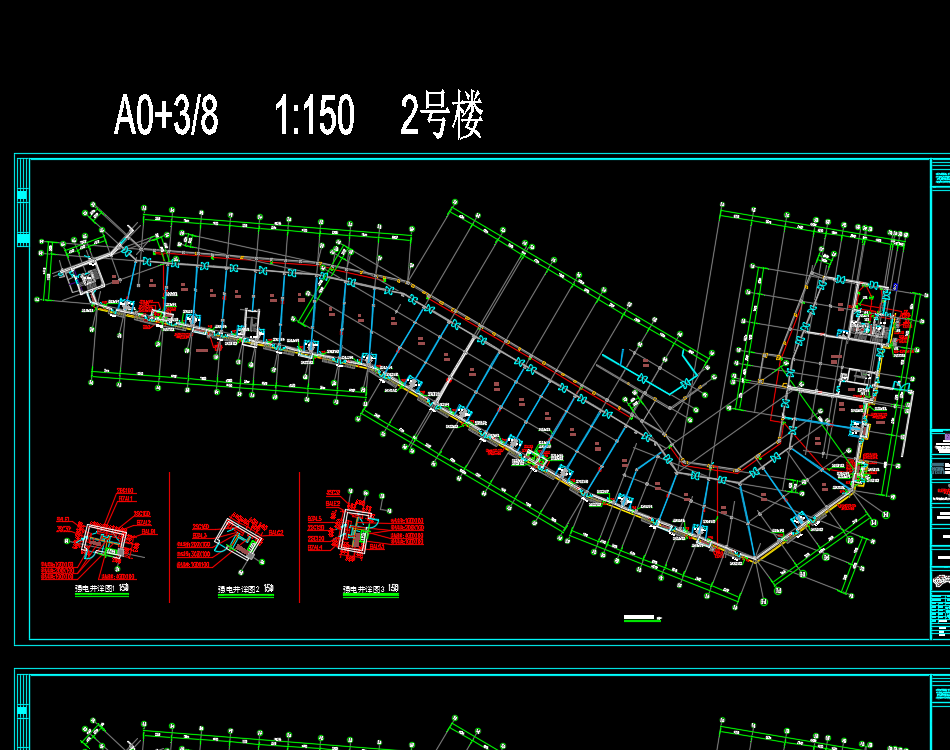

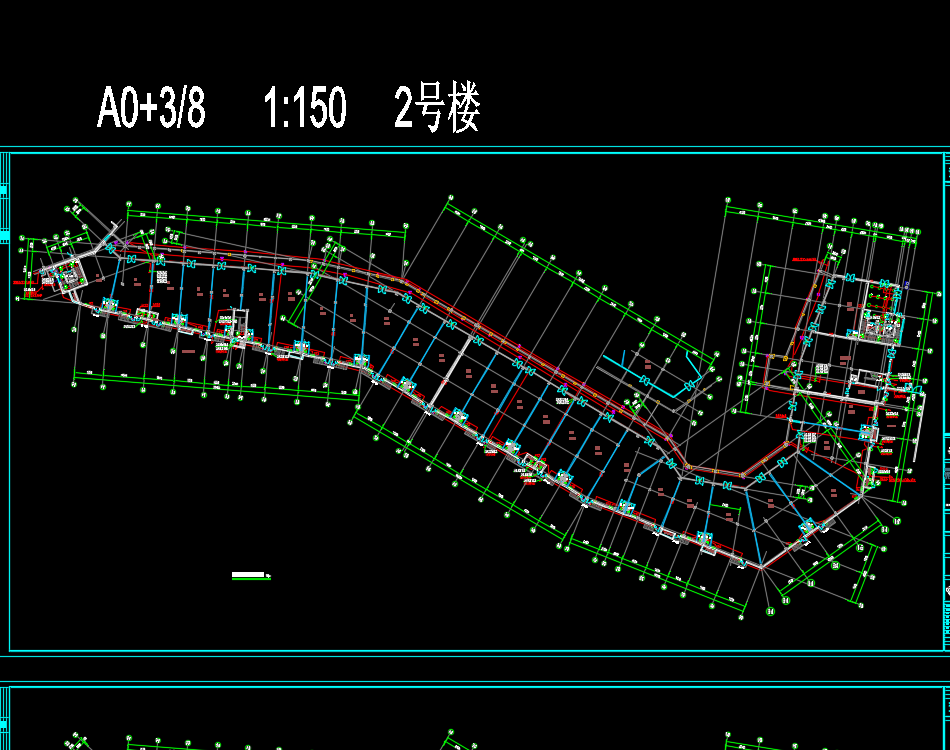

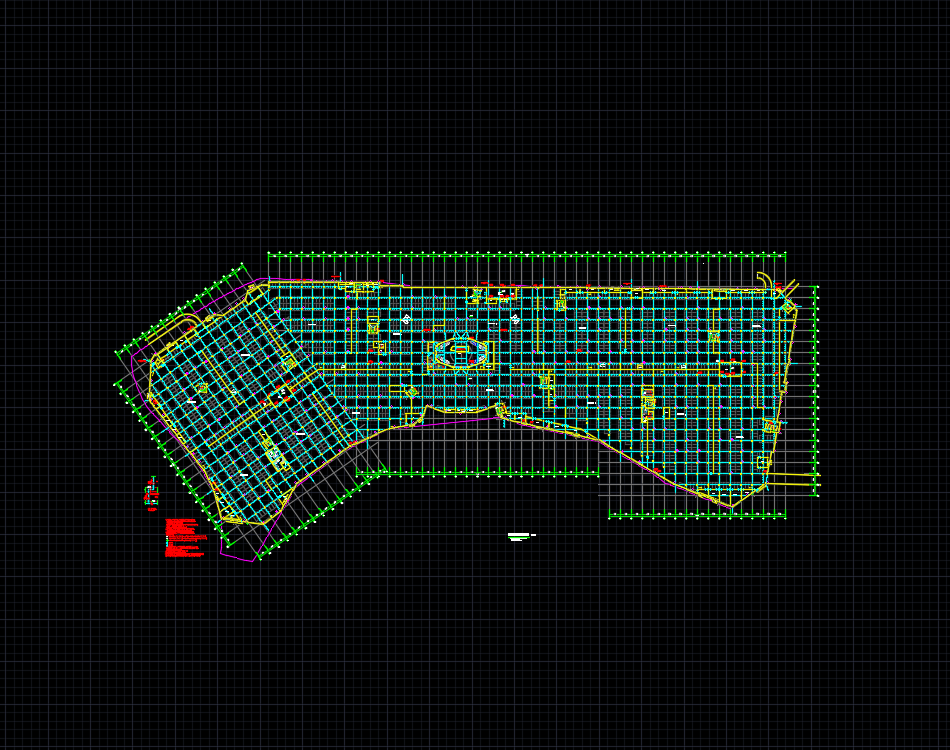

二层框架结构综合购物中心电气施工图纸，包括：干线系统图、低压系统图、配电箱系统图、电气平面图、照明平面图、动力平面图、弱电平面图、消防平面图、接地平面图、防雷平面图等
