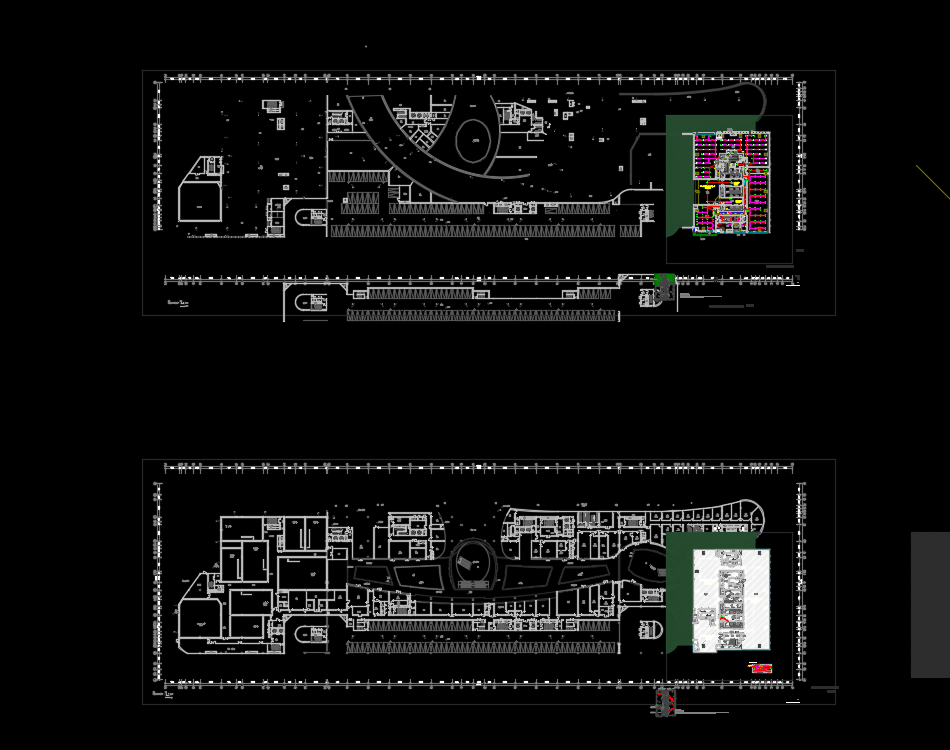

建筑面积:本子项为办公楼，总建筑面积75080.29平方米。其中地上总建筑面积67243.08平方米,地下7873.21平方米。层数:地上三十四层,地下二层。建筑高度:151.2米。
设计范围及内容
1.本院单体设计分界点为变电所高压电源进线的电缆头,电缆头前端(包括电缆头)由其他设计院负责设计施工,电缆头后端由我院负责设计;
2.20KV/0.4KV变配电系统;
3.照明及动力,空调供配电及控制系统;
4.防雷与接地系统;
5.凡涉及环境,特殊工艺与装修的部分,本设计仅负责预留相关电源
自备应急柴油发电机组:
(1)地下一层办公柴油发电机房设置1000KW柴油发电机一台.柴油发电机房油箱间内储存不大于1立方可供柴油机持续工作不小于3小时且不大于8小时的油量,并做好防火措施.
(2)为保证电源切换的可靠性,柴油发电机电源与市电电源的自动转换开关采用性能优良的ATS四极开关.
继电保护方式:
(1)变压器高压侧拟采用三相过流,速断保护,变压器高温报警,超高温跳闸保护.继电保护拟采用微电脑装置.并设置变电所电力管理系统.
(2)变压器低压侧主开关拟采用长延时,短延时保护.
(3)具体继电保护方式将由供电局确定.
高低压配电及线路敷设方式

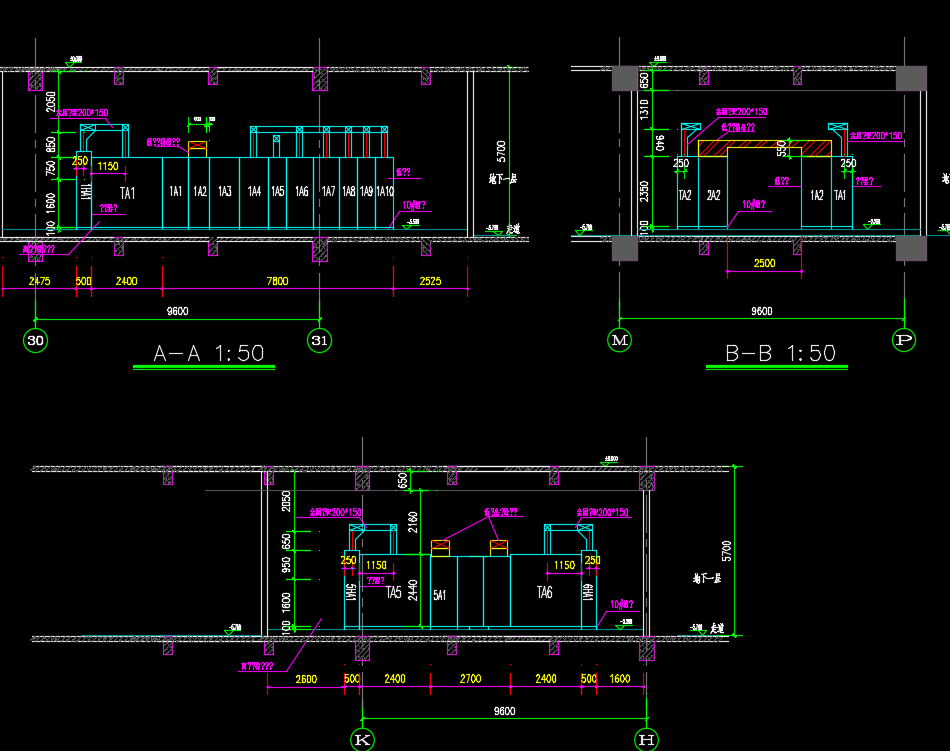

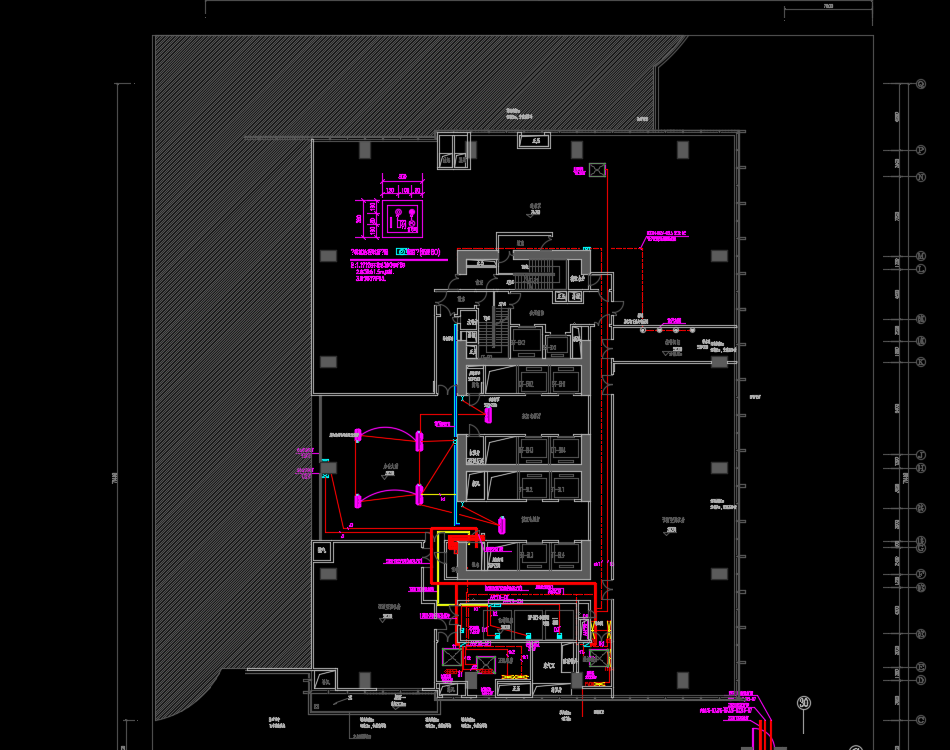

1.变电所内高压柜引至变压器的高压线路选用阻燃耐火型WDZAN-YJY-20KV型电缆沿电缆桥架敷设.

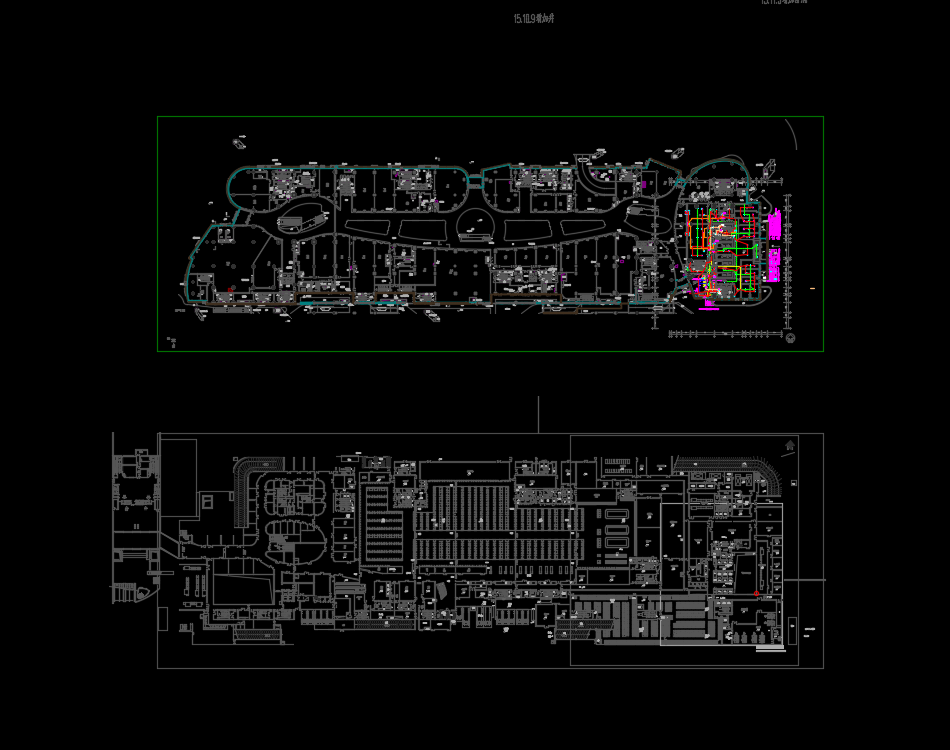

2.变电所内低压配电线路均采用沿电缆沟敷设方式,引出变电所配电干线均采用电缆桥架敷设引出.
3.一般设备的低压馈电干线采用阻燃型电缆WDZA-YJY-1KV沿电缆桥架敷设,其中引至消防设备的低压馈电干线采用柔性矿物绝缘电缆且沿专用电缆桥架敷设,所有金属桥架均热镀锌处理.

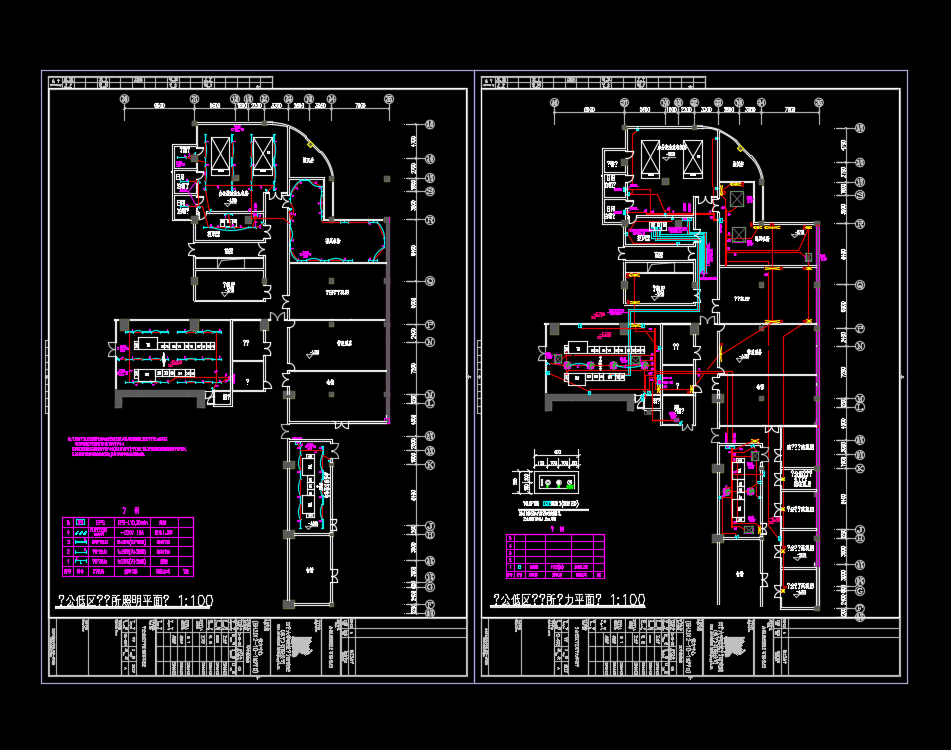

4.一般照明和电力配电支线采用交联聚乙烯绝缘无卤低烟B级阻燃铜芯线WDZB-BYJ-450/750V穿管在墙,楼板或吊顶内敷设.其中引至消防设备的低压配电支线采用交联聚乙烯绝缘无卤低烟B级阻燃耐火铜芯线WDZBN-BYJ-450/750V,并且均穿金属管暗敷或外刷防火涂料在吊顶内敷设.
5.消防与非消防类负荷供电电缆敷设于统一桥架内时,中间应加分隔板.向同一负荷供电的两回路电源电缆,当受条件限制需安装在同一层桥架上时,应用隔板隔开.
6.至重要设备的低压配电线路的配电方式采用放射式,至一般设备的配电方式采用放射与树干混合方式配电或链式配电.
7.每层各设置多处电气垂直竖井,电气垂直竖井内设置楼层配电箱和电缆桥架.施工结束后采用防火材料将楼板的预留孔封堵
