设计范围
1、本设计包括红线内的以下内容:
1.1 高、低压变配电系统；
1.2 动力配电系统；
1.3 照明配电系统；
1.4 建筑物防雷、接地系统及安全措施；
2、与其它专业设计的分工:
2.1 本工程的室外环境照明、泛光照明均由相关专业公司设计，本设计仅预留电源;
2.2 本工程的弱电机房、电梯设备用电由相关专业公司设计，本次设计仅预留配电箱并预留用电量。
2.3 本工程二次装修的场所，按照二次装修设计，但需要满足国家节能标准，本次设计仅预留配电箱并预留用电量。
2.4 本工程高压进线在建筑红线外的线路设计不在本设计范围内。
2.5 制冷机房本设计仅提供其设备配电及照明设计，制冷设备控制原理及要求由厂家成套提供。
2.6 柴油发电机房的消音及烟气处理由环保公司设计、施工，本设计仅预留位置及条件等。
2.7 塔楼变电所、发电机房噪声处理由专业公司设计、施工。
2.8 航空障碍照明本次设计仅为管线预埋设计，具体由专业公司深化完成并报相关单位审查。
2.9 本项目地下室将设置充电桩车位，由于其数量及规格形式还未最终确定，因此本次图纸配电变压器等设备容量也待最终确定。施工算量需考虑本部分造价影响。
高、低压供电系统接线型式：
1. 高压供电系统接线型式：采用20kV环网电源供电，双回电缆进线，中间设置联络开关，正常运行时，联络开关闭合；高压配出回路采用放射方式供电。当变压器设置在远离配电房时，按GB50053-2013《20kV及以下变电所设计规范》的第3.2.13条规定在变压器就近处设计负荷开关作为检修变压器时提供断开点用。
2. 低压为单母线分段运行，母线之间设手动联络开关；当其中一台变压器停电或出现故障时，应切除部分非重要负荷后合上联络开关，以保证重要负荷的供电。低压主进开关与联络开关之间设电气及钥匙联锁/机械联锁，任何情况下只能合其中的两个开关，以保证变压器不并列运行。
3. 备用发电机电源与市电电源间采取可靠的连锁及合闸程序保证两者不并列运行；当与发电机相连的两台变压器同时停止运行时，备用发电机启动为消防负荷及重要负荷提供电力。

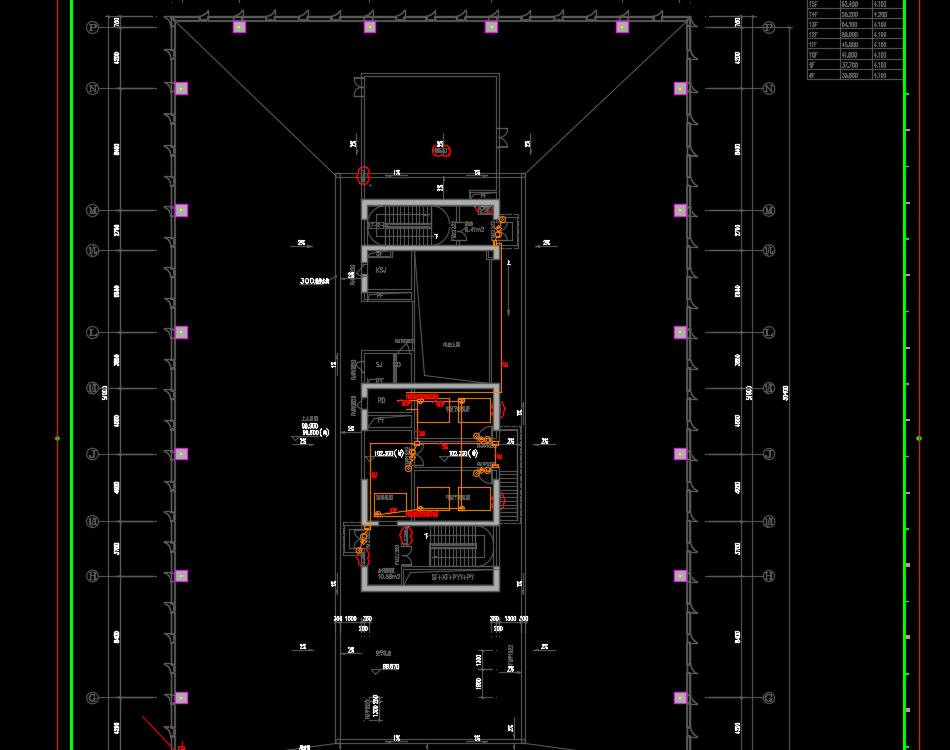

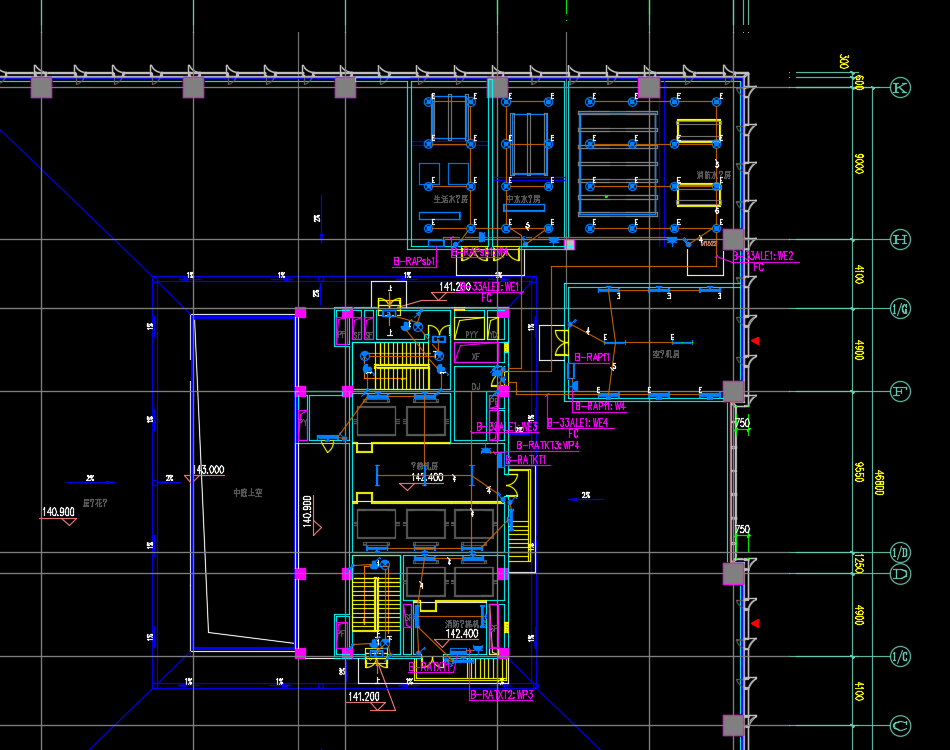

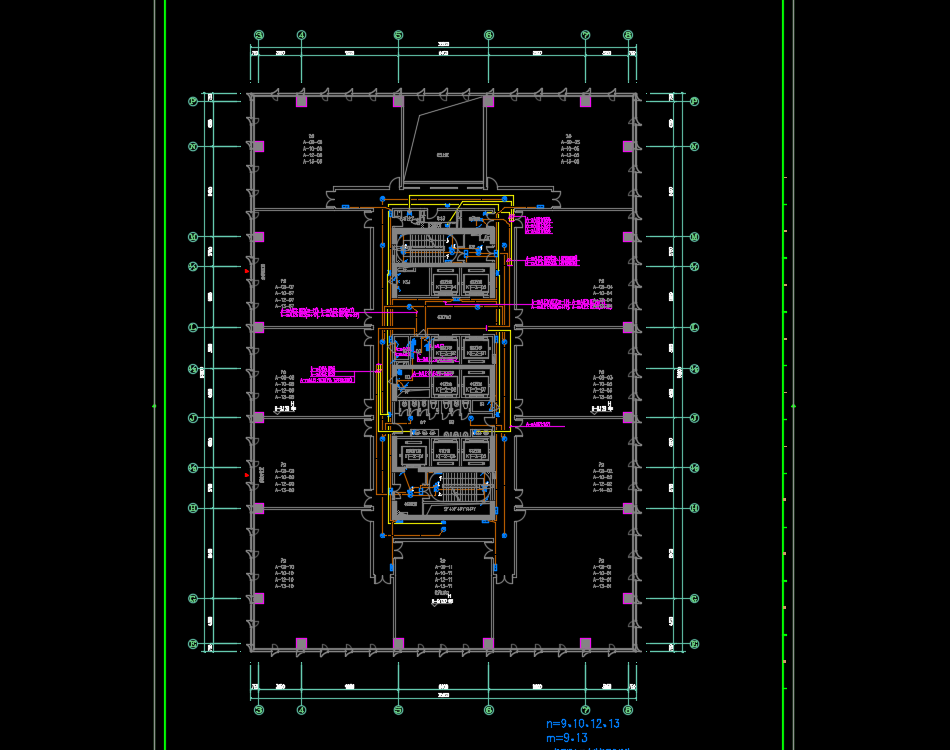

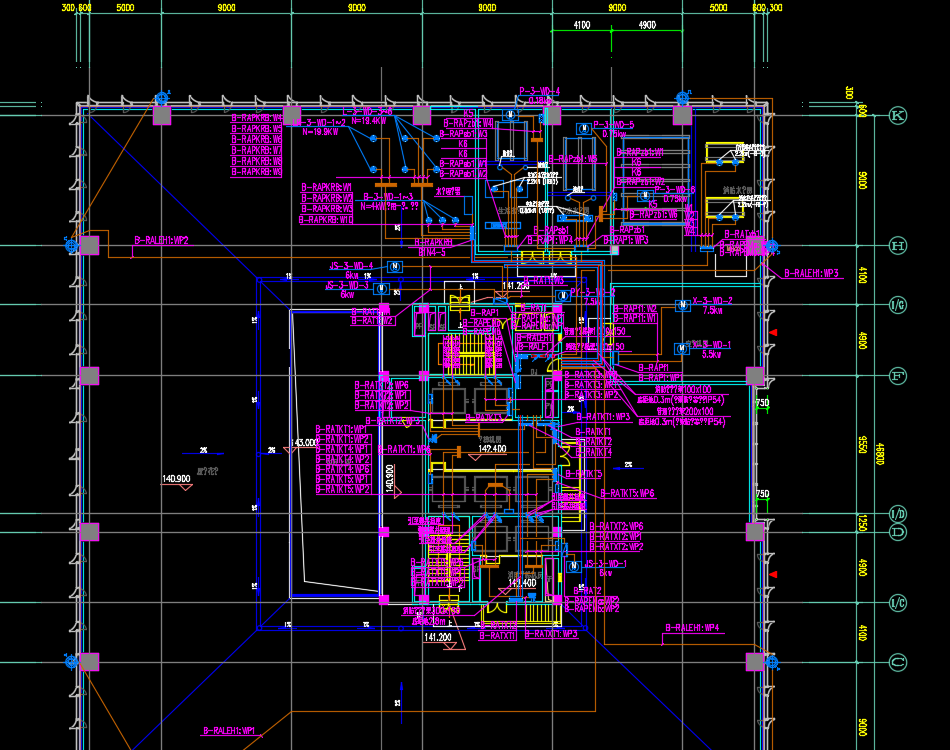

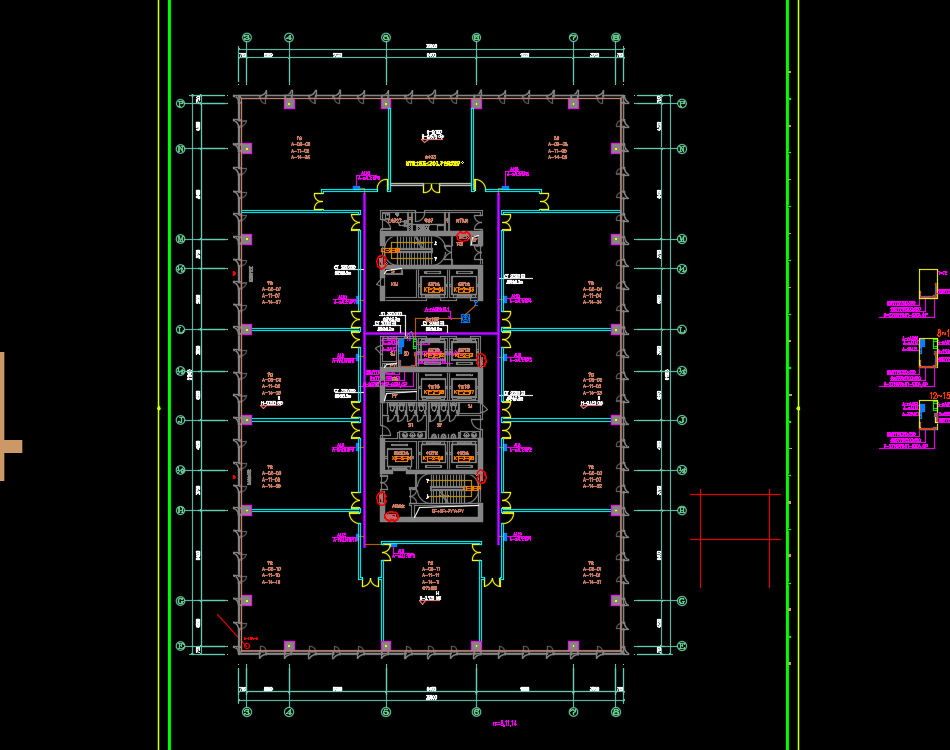

高层办公楼电气施工图纸，包括：高压供电接线示意图、变配电所管线布置平面图、电气火灾监控系统图、消防电源监控系统图、动力平面图、照明平面图、配电箱系统图、基础接地平面图、屋顶防雷平面图等
