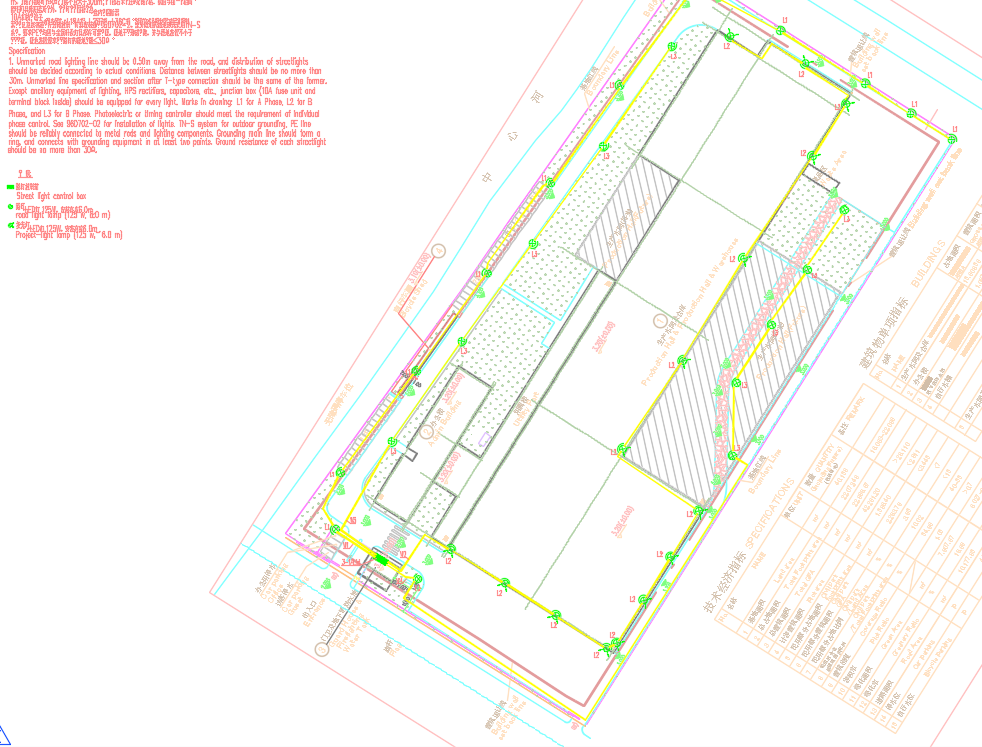

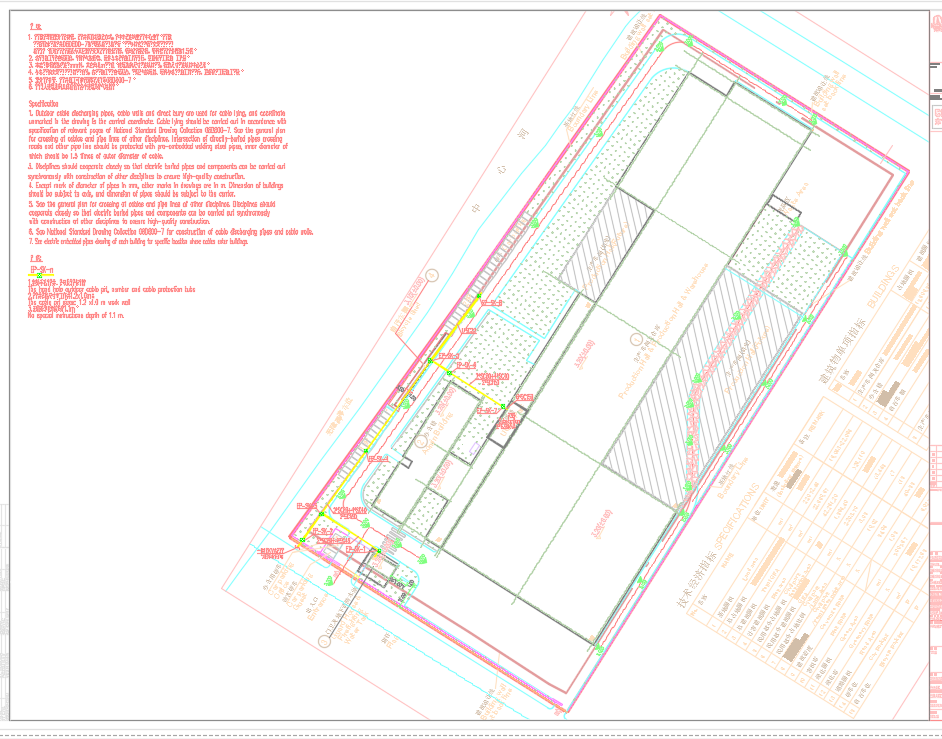

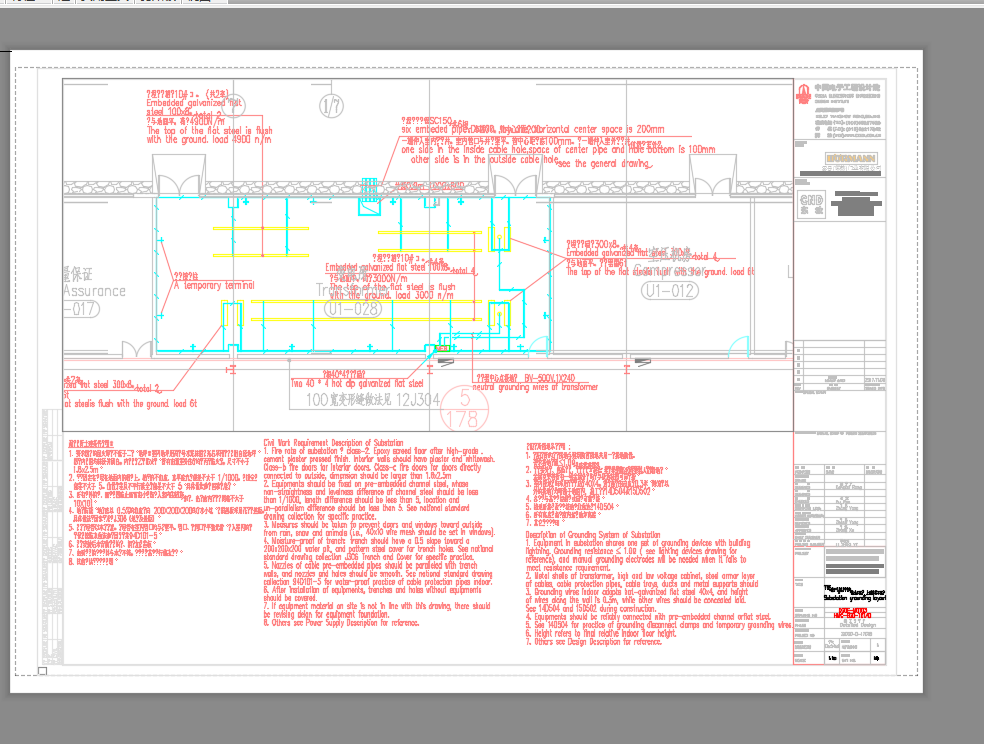

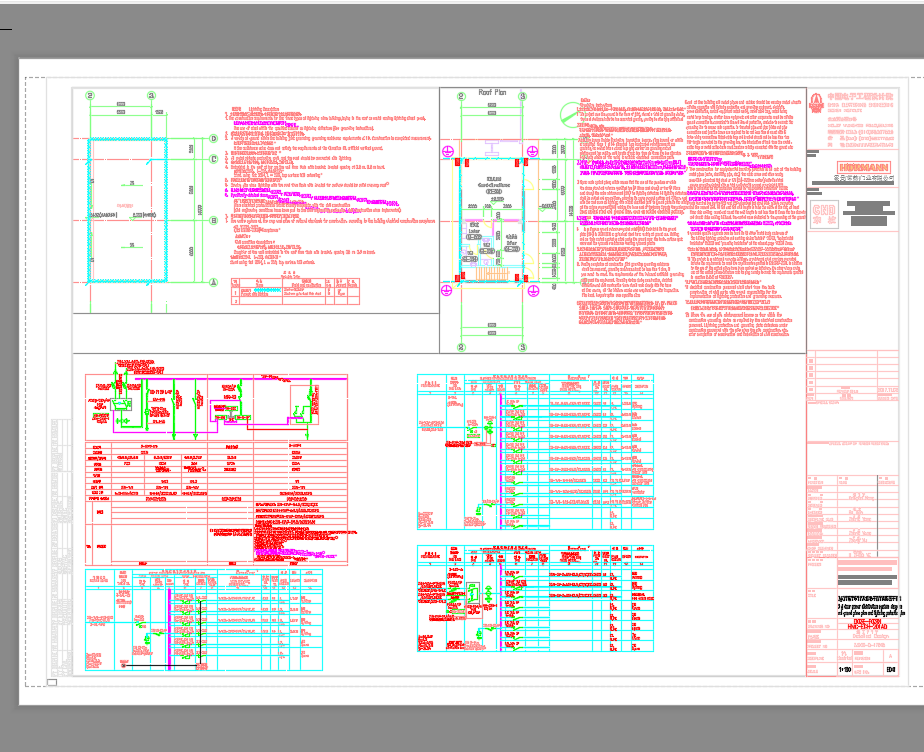

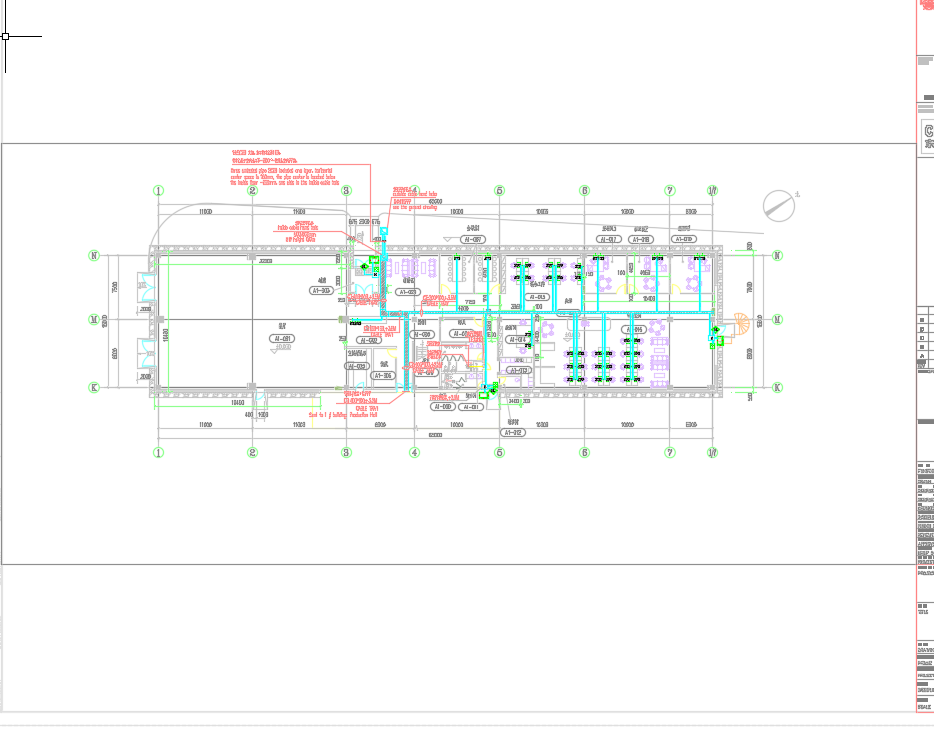

家具厂房及配套办公楼电气施工图纸包括：图纸目录、强电施工设计说明、图例、设备、材料表、室外电力管线总平面图、室外照明总平面图 、变电所（建于1#生产车间内）高压系统图、变电所（建于1#生产车间内）低压系统图、变电所（建于1#生产车间内）设备布置平面图、变电所（建于1#生产车间内）照明、电力及桥架平面图、变电所（建于1#生产车间内）接地平面图、土建条件平面图、01号建筑（1#生产车间）、1#生产车间配电箱系统图、1#生产车间一层桥架平面图、1#生产车间一层电力平面图、1#生产车间屋顶电力平面图、1#生产车间一层照明平面图、1#生产车间接地平面图、1#生产车间防雷平面图、02号建筑（2#办公楼 ）、2#办公楼配电箱系统图、2#办公楼一层电力、插座平面图、2#办公楼二层电力、插座平面图、2#办公楼屋顶层电力平面图.....
设计说明：1、电缆敷设采用室外电缆排管、电缆井及直埋敷设方式，图中未标注的坐标为中心坐标。电缆敷设时按国家标准图集08D800-7的说明及相关页次进行。电缆与其它专业管线交叉见总图专业相关图纸。直埋电缆过马路及与其它管线交叉处应预埋保护管，管均为焊接钢管，管内径≥电缆外径的1.5倍。 2、各专业施工时应密切配合，达到电气的埋管、埋件与各专业施工同步进行，更好保证工程施 工质量。3、本套图除管径的标注为mm外，其它均以m为单位。建筑物的尺寸标注以其轴线，管道尺寸标注以其中心为准。4、与各专业的交叉见总图专业管线综合图，各专业施工时应密切配合，达到电气的埋管、埋件与各专业施工同步进行，更好保证工程施工质量。5、室外电缆排管、电缆井施工可参见国家标准图集08D800-7。6、电缆进入建筑物的具体位置见各个建筑的电气埋管图。
