五星级酒店及综合办公楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-25
  • 资料类型:RAR
  • 资料大小:66.7 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五星级酒店及综合办公楼电气施工图纸

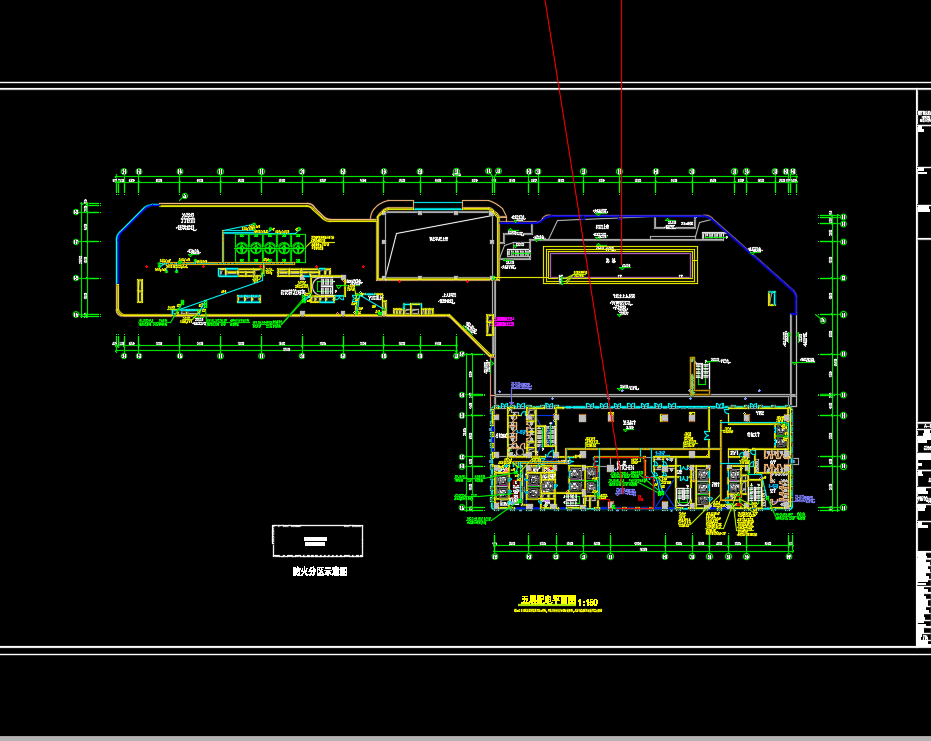

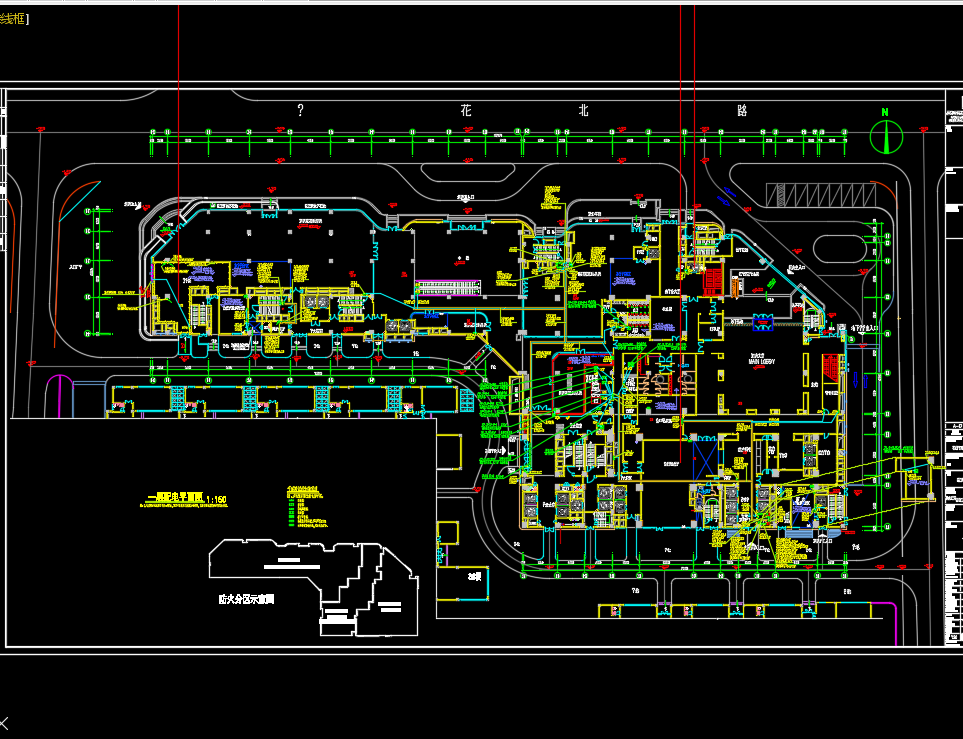

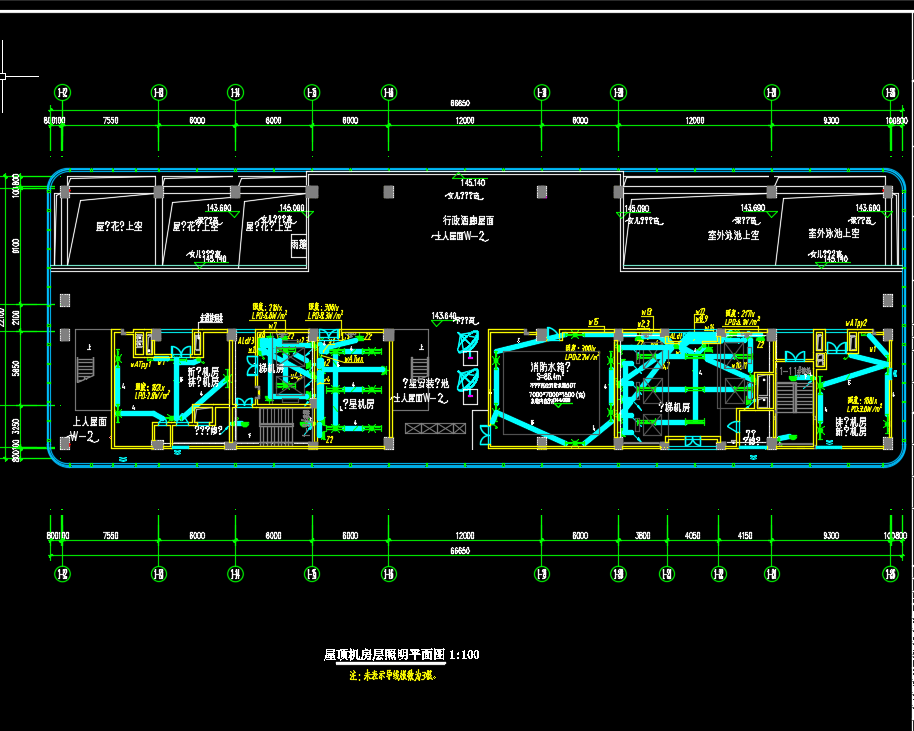

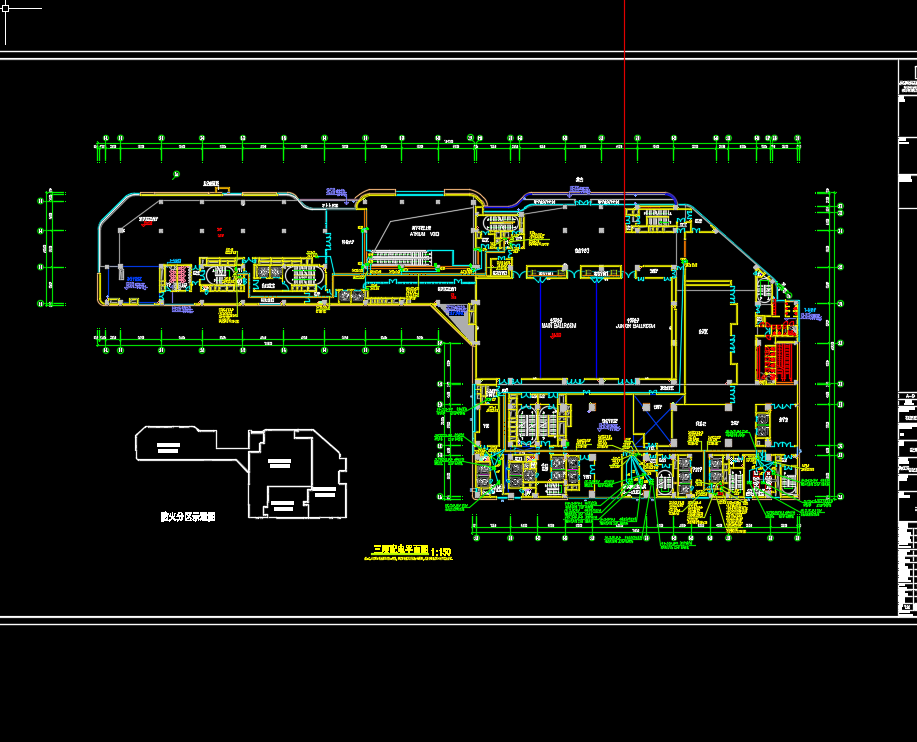

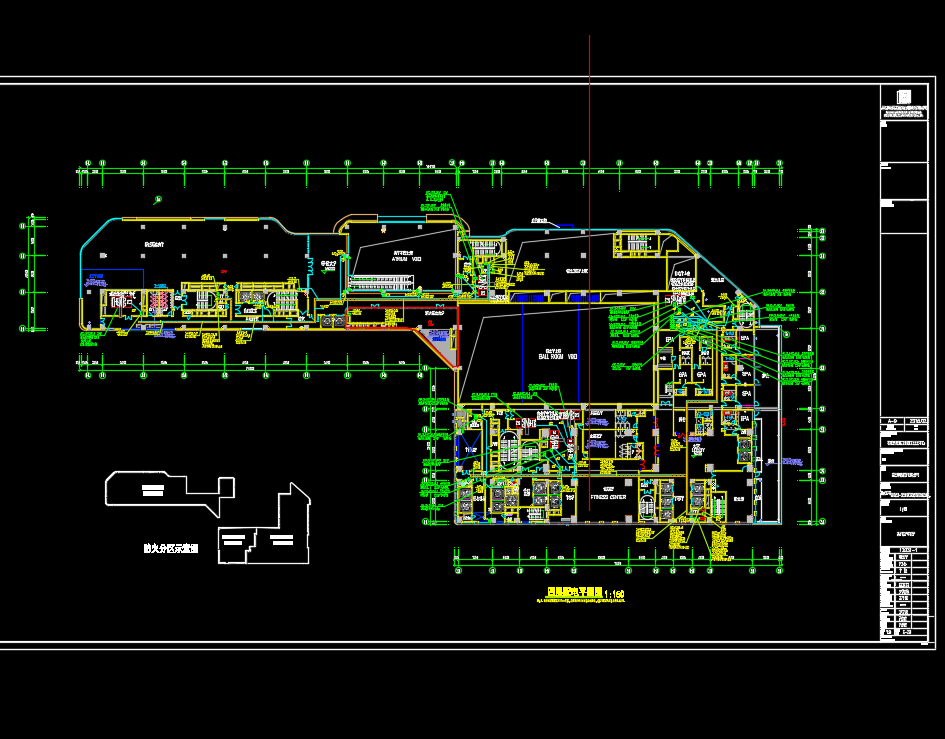

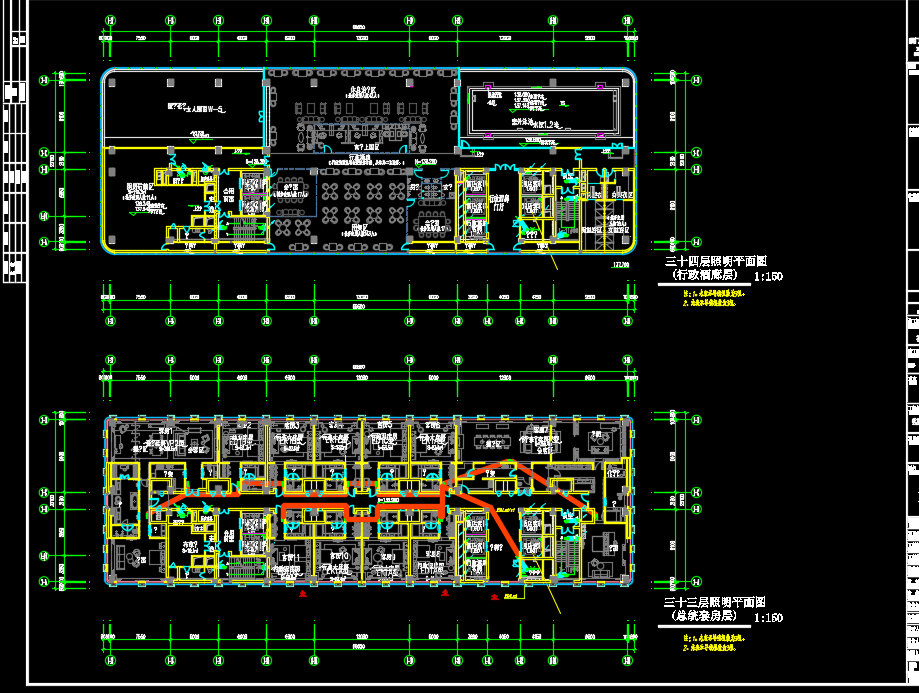

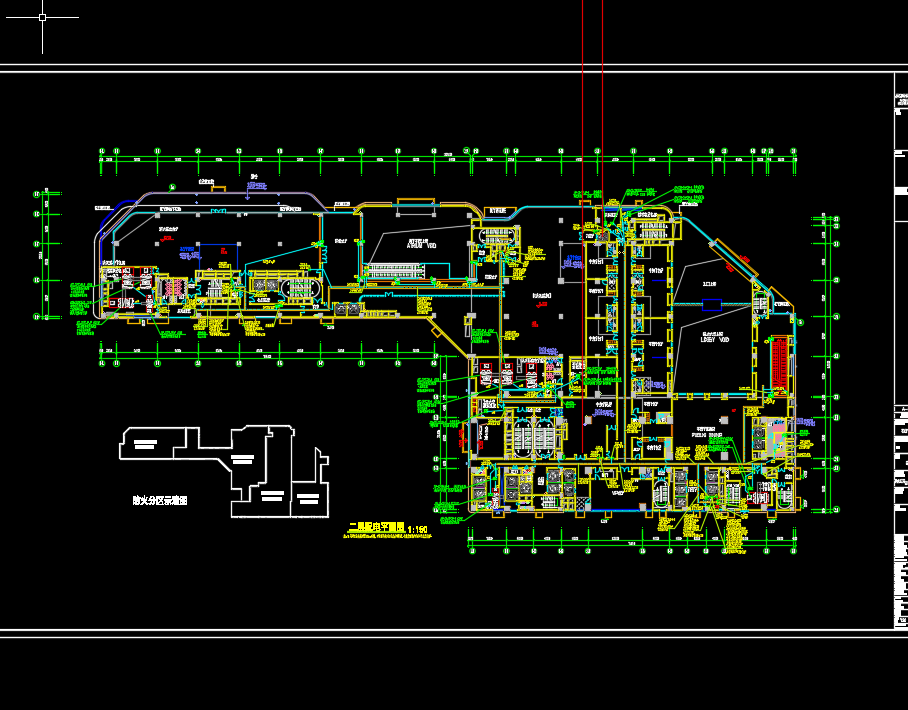

五星级酒店及综合办公楼电气施工图纸包括:酒店配电干线系统图、办公配电干线系统图、配电系统图、一层配电平面图、二层配电平面图、三层配电平面图、四层配电平面图、五层配电平面图、六~十、十二~十四层配电平面图(办公层)、十一层配电平面图(避难层)、十五层配电平面图(酒店配套办公层)、 十六层配电平面图(酒店配套办公层)、设备转换层配电平面图、十七层配电平面图(酒店客房层)、十八层配电平面图(酒店客房层)、十九~二十一层、二十三~二十九层配电平面图(酒店客房层)......
工程概况:1)、本工程包括1#楼主楼为五星级酒店、办公综合楼(147.29m高,裙房为酒店配套);2#-4#楼多层办公楼;地下一层-四层为酒店后勤用房,酒店配套库房、地下车库、设备用房等。地上总建筑面积:72159.5m2,地下建筑面积:64087.8m2。发电机房,其存储柴油小于8h需油量,发电机房及锅炉房电气按火灾危险环境21区设计,其余场所按正常环境设计。发电机所使用的柴油的闪点不应小于55 C。2)、为便于设计组织,本工程分为如下设计子项:1#楼;2#楼;3#楼;4#楼;地下室;通用图;共6个子项。
