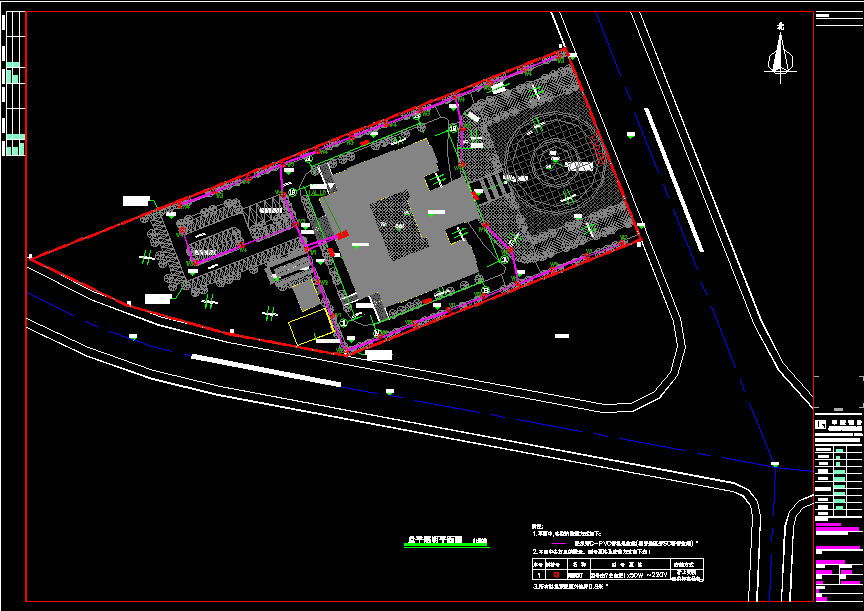

设计范围:总平电气平面图、景观照明电气平面图。1、总平电气管线敷设，管顶部距地面不宜小于0.7米，在人行道下面的排管可不小于0.5米。在线路转角、分支处设电缆人孔井，人孔井的距离不宜大于100米，排管安装时，应有倾向人孔井侧不小于5%的排水坡度，并在人孔井内设集水坑。2、电缆直埋穿保护管敷设的做法参见12D101-5有关页次或电力电缆保护套管生产厂家的相关技术资料，电缆保护套管的连接件、定向垫块等配件均由生产厂家配套供应。3、总平灯具供电电缆等管埋地敷设，参照12D101- 5及08D800- 7有关页次;电缆穿过道路或与排水沟交叉处套钢管保护;电缆进入灯具处套半硬塑料管保护。4、图中电缆线路敷设用人(手)井的安装尺寸，设置位置以及数量仅佚参考，施工单位可根据现场的地形实际情况进行调整°其 做法参见07SD101-8、08D800- 7及”电气安装工程施工手册”有关页次。5、总平电气线路敷设至建筑单体时应注意与各建筑单体进线的衔接。各单体进线预埋管线根据总平图进行调整。

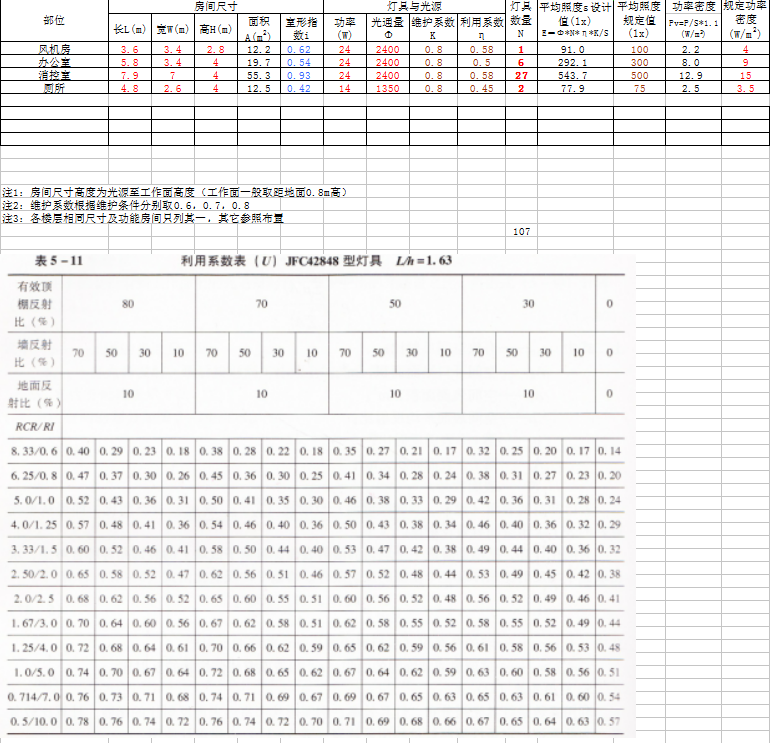

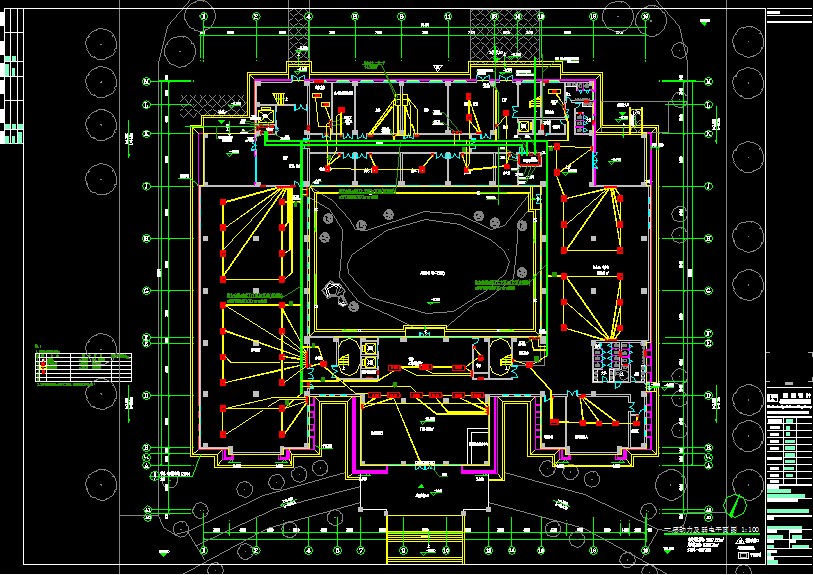

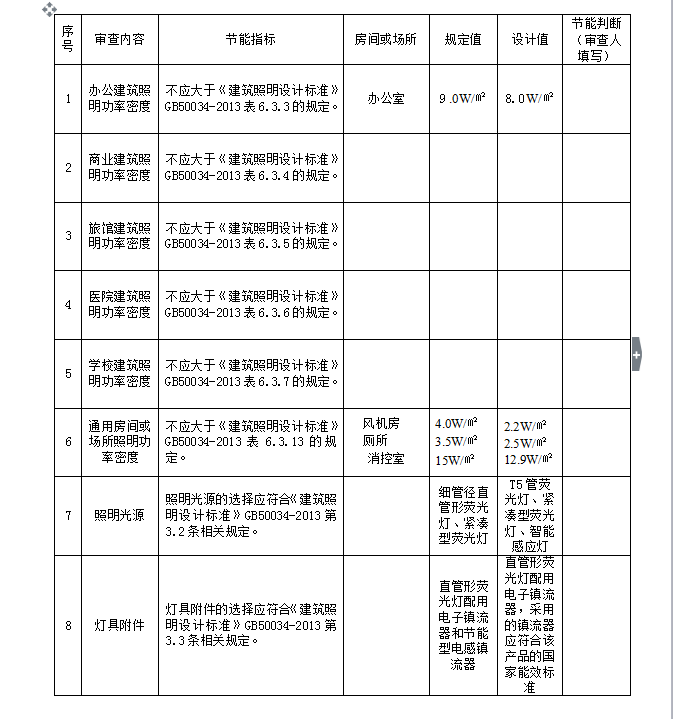

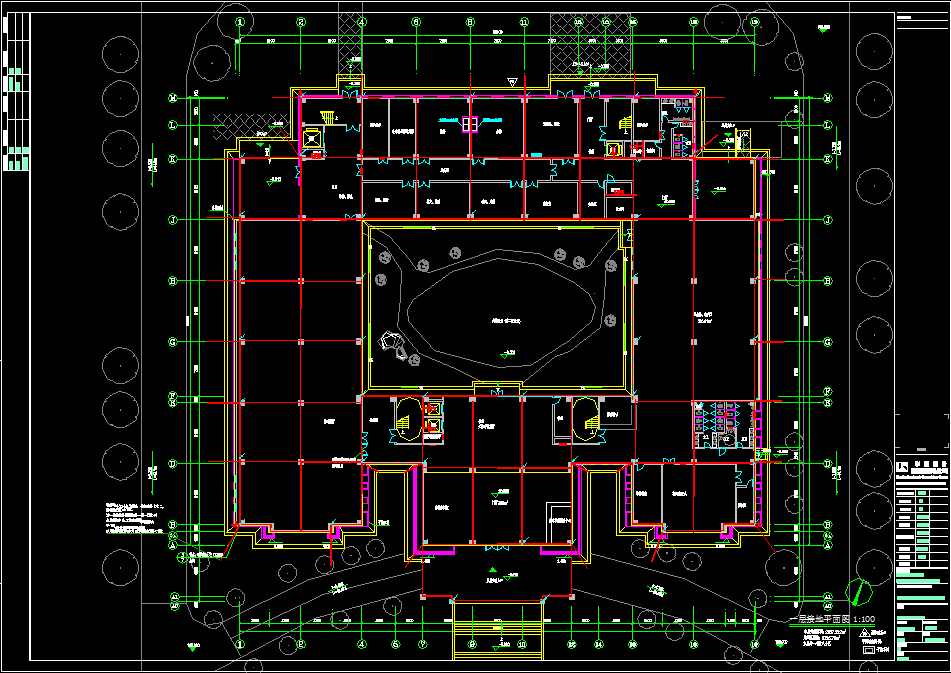

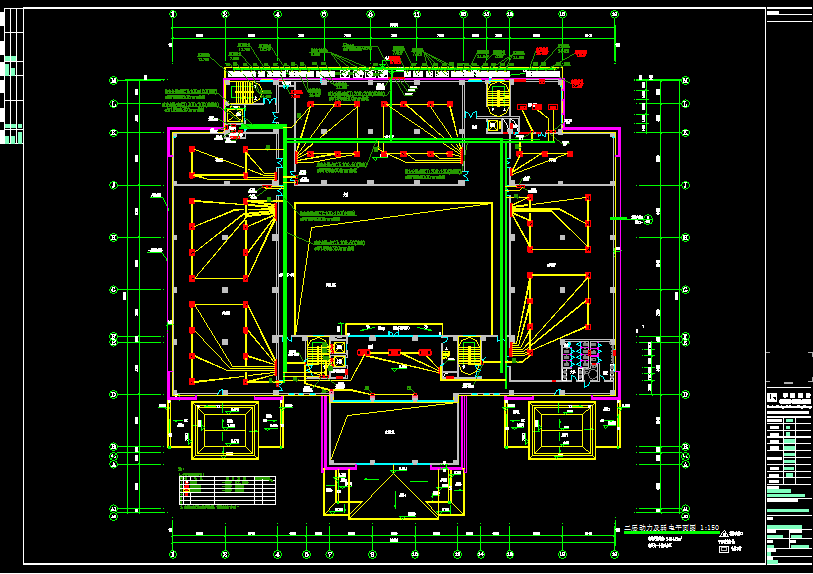

某博物馆电气施工图纸，包括：电气总平面图、博物馆消防图等
