线路敷设及设备安装:1、电缆：选用YJV型电缆，穿SC管敷设。2、电线：选用BV型导线穿SC管敷设。3. 所有穿管线路均穿钢管，具体管径详系统图;管线沿顶板明敷或暗敷于地面垫层，吊顶内；照明配电箱为落地安装。灯具开关及各类插座安装方式及高度均见电力设备图例。4. 消防联动控制,自动灭火控制,通讯,应急照明及紧急广播等线路,采用穿金属管保护,并暗敷在非燃烧体结构内,保护层厚度不小于3cm;当采用明敷设时，应在金属管上采取防火保护措施。

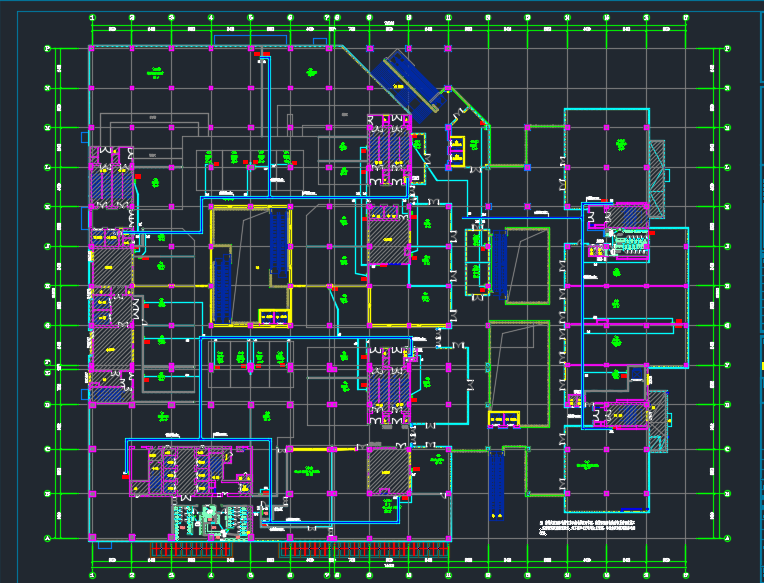

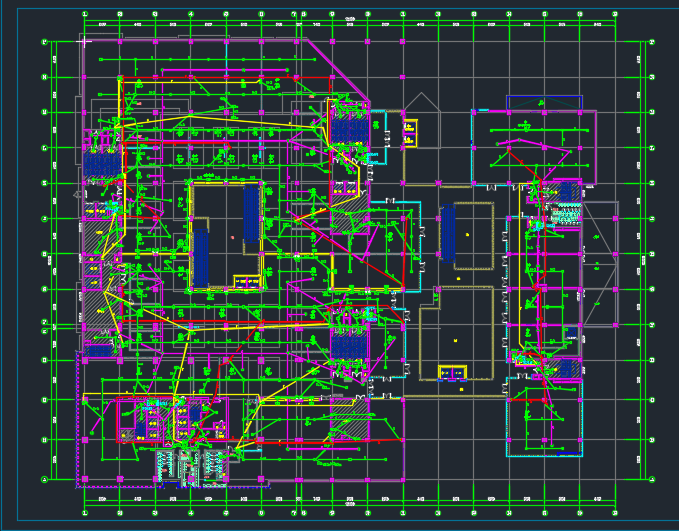

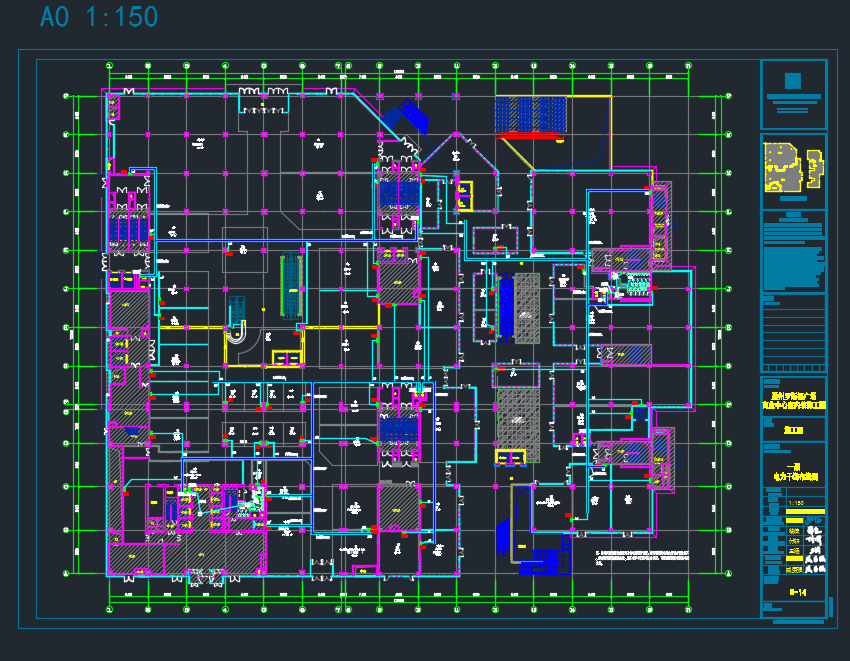

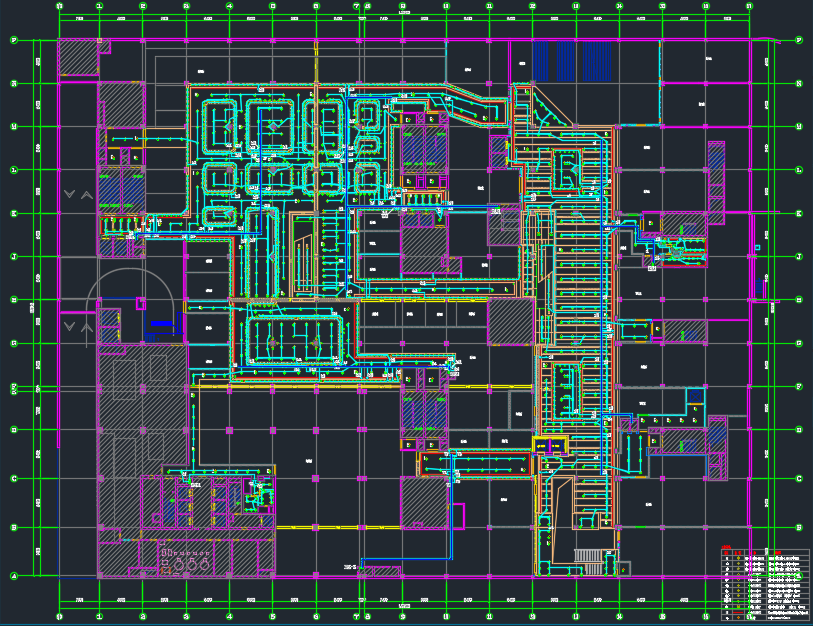

某商业中心室内装饰工程电气全套图纸，包括：配电箱系统图、电力干线布线图、电力布线图、应急照明布线图、地面疏散灯布置图、火灾自动报警布线图、照明布线图
