本工程设负荷为三级负荷，配电箱电源经电缆由附近低压配电室引来，配电箱室外落地安装(绿化灌木内隐蔽).箱下设250mm高混凝土基础.。配电箱具体位置亦可根据现场情况调整。灯具接地采用TN-S系统,配电箱要做重复接地，室内配电箱金属外壳用-40x4镀锌扁钢沿地明敷与建筑物基础内钢筋可靠连接,室外配电箱金属外壳接地用-40x4镀锌扁钢,深1.0米作为水平接地体，用镀锌角钢50x50x5，长2.5米作垂直接地极,垂直接地极间距为5米,接地极不少于4处,保证接地电阻小于10欧姆，如接地电阻不达到可增加垂直接地极等降阻措施。环境照明灯具、水泵等各类正常不带电金属外壳须和PE线可靠连接，具体做法可详见国标图集03D501-4《接地装置安装》。

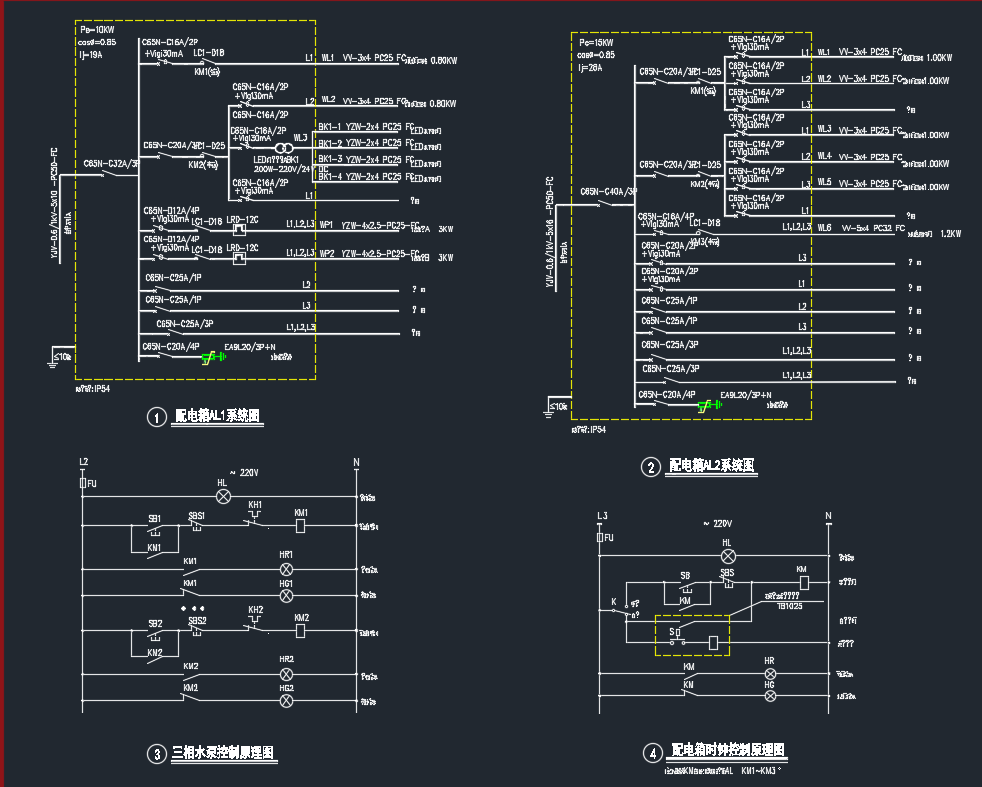

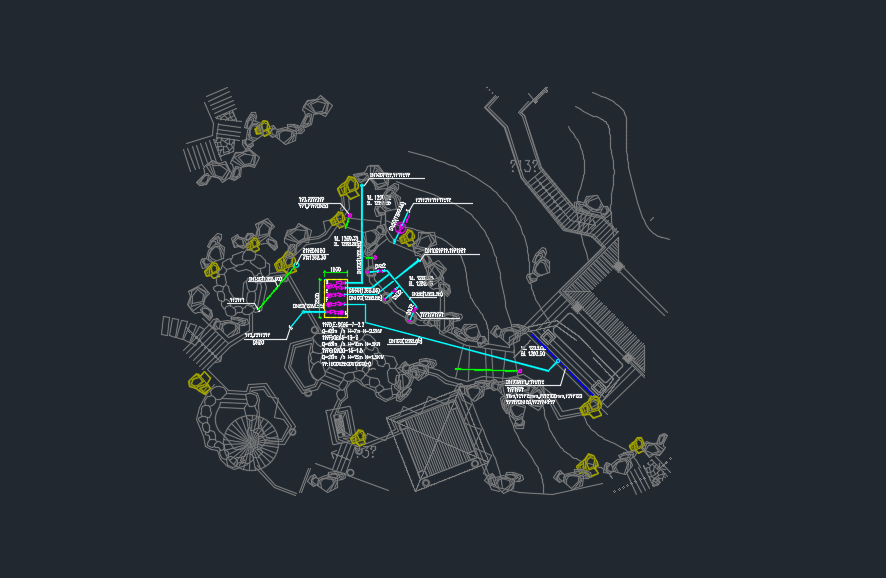

温泉度假区景观水电施工图纸，包括：配电箱系统图、配电箱原理图、景观电气平面图、水景电气平面图、背景音乐平面图、预埋过路套管平面图、景观给水平面图、景观排水平面图、排水沟大样详图、水景给排水图等
