丙类厂房及物流中心电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-12
  • 资料类型:RAR
  • 资料大小:35.4 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
丙类厂房及物流中心电气施工图纸
本项目位于XX,基地北靠XX,西接XX,项目主体包括多层生鲜仓库、多层空载退货库、多层丙类常温仓库、综合楼等建筑,建筑用地面积67175.7m2,总建筑面积81282.36m2,其中生鲜仓库:33936.35m2,空载退货库:3966.76m2,建筑高度:23.23m。建筑耐火等级为一级,抗震设防烈度六度,设计使用年限50年
4#综合楼,地上五层,地下一层,高度为21.7米,建筑面积为5996.31平米,建筑防火等级二级,建筑使用年限为50年。
设计范围
本工程设计包括建设红线内的内容:10/0.4KW变配电系统、照明系统、弱电(含通信、安防、有线电视、设备监控)系统、消防报警联动系统、建筑物防雷、接地系统及安全。
一级负荷:安保监控系统、火灾报警及联动控制设备、消防泵、排烟风机、加压风机、应急照明、疏散照明、消防电梯、消防排水泵、生活水泵及重要的计算机系统(如办公管理用电子计算机系统)等。
二级负荷:货梯、普通潜污泵。三级负荷:其它动力等配电。
丙类厂房及物流中心电气施工图纸,包括: 高压配电系统图、低压配电系统图、变电所布置图、柴油发电机配电系统图及机房布置图、配电干线及SPD分布系统图、配电箱系统图、消防电源监控系统图、电气火灾监控系统图、智能消防应急照明疏散指示系统图、智能照明控制系统图、安防系统图、火灾报警系统图、防火门系统图、电气平面图、照明平面图、弱电平面图、消防报警平面图、接地平面图、防雷平面图

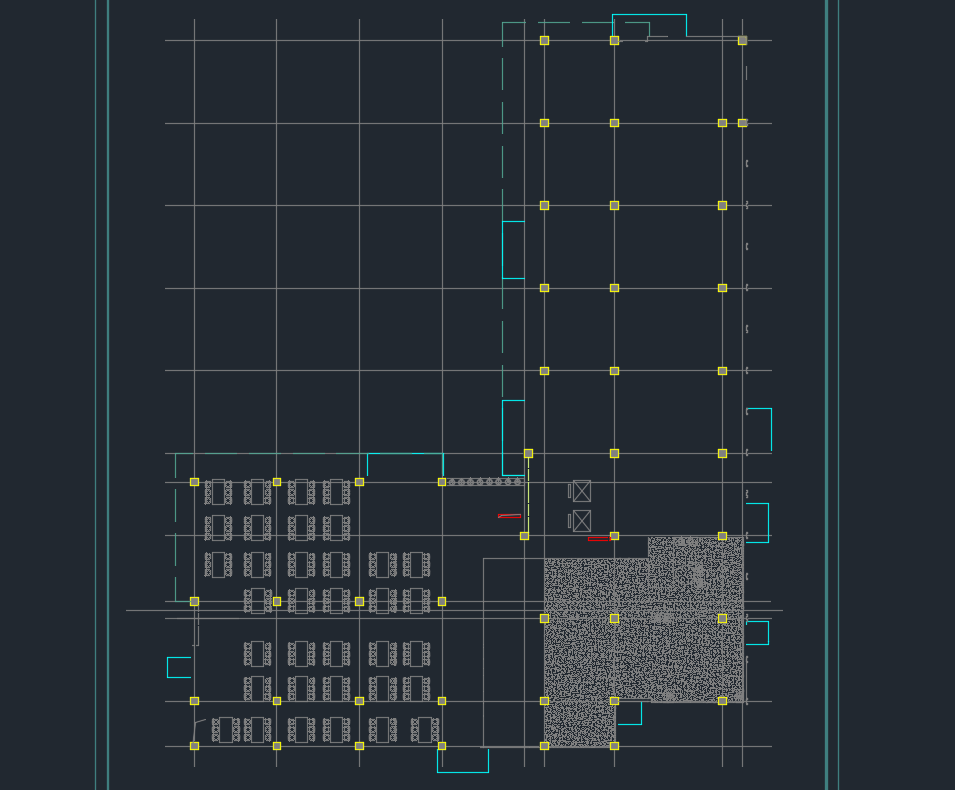

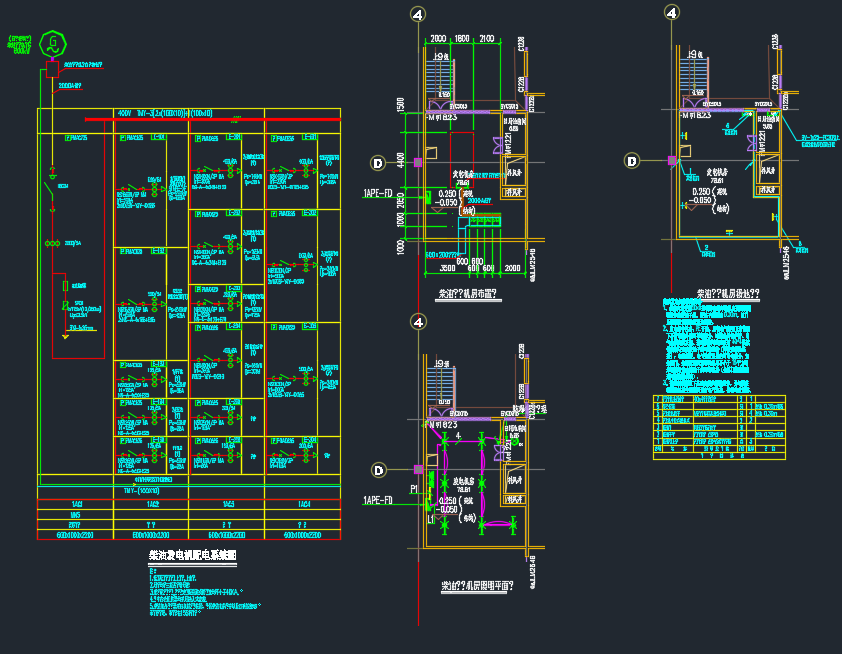

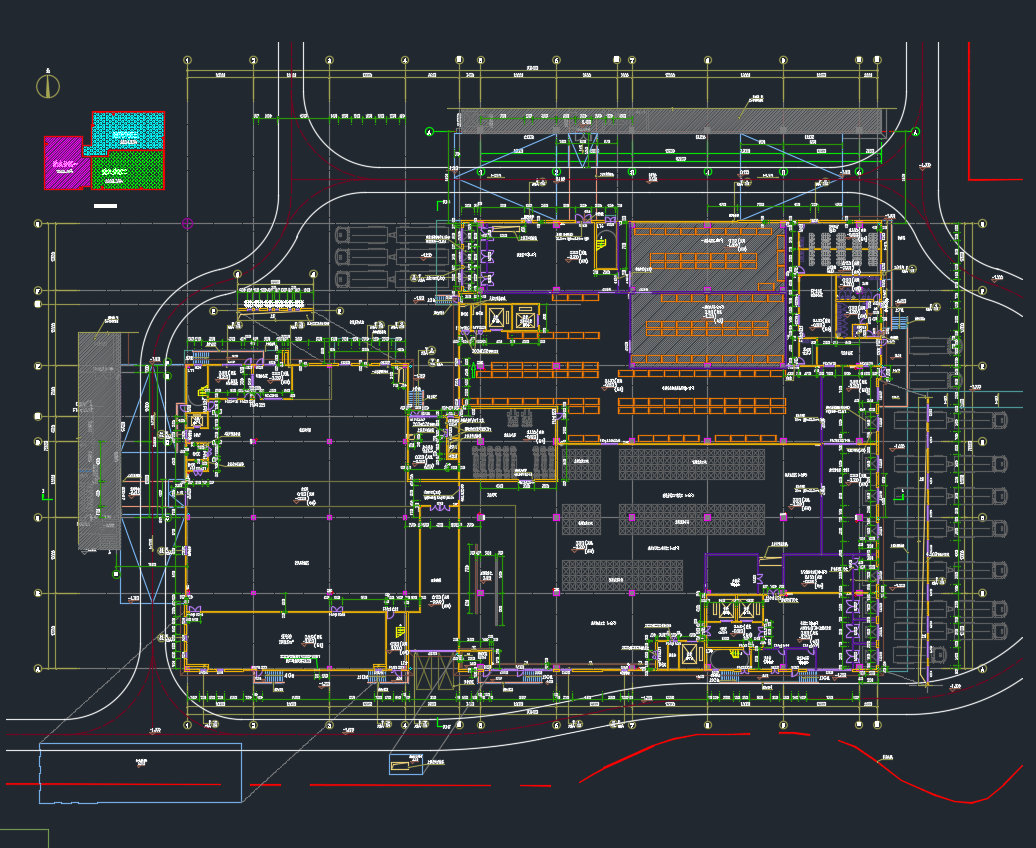

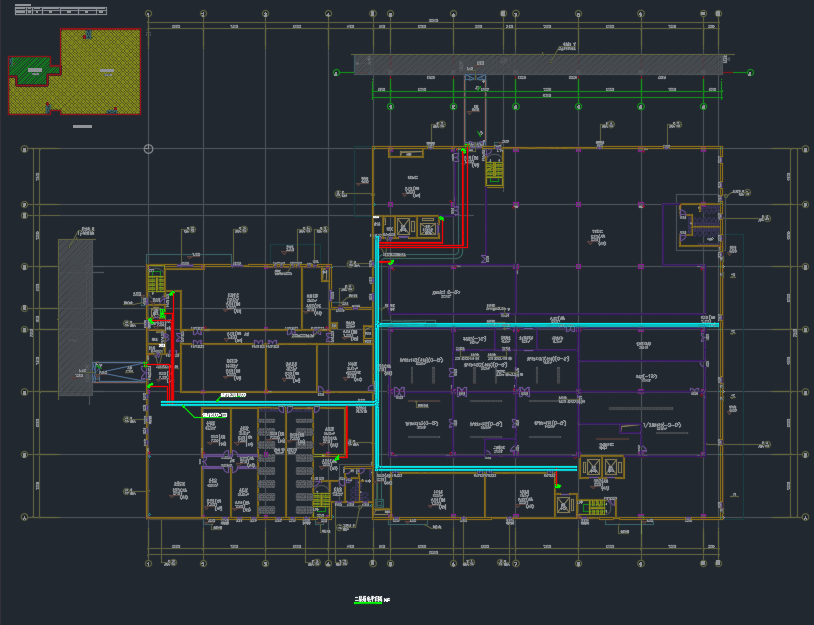

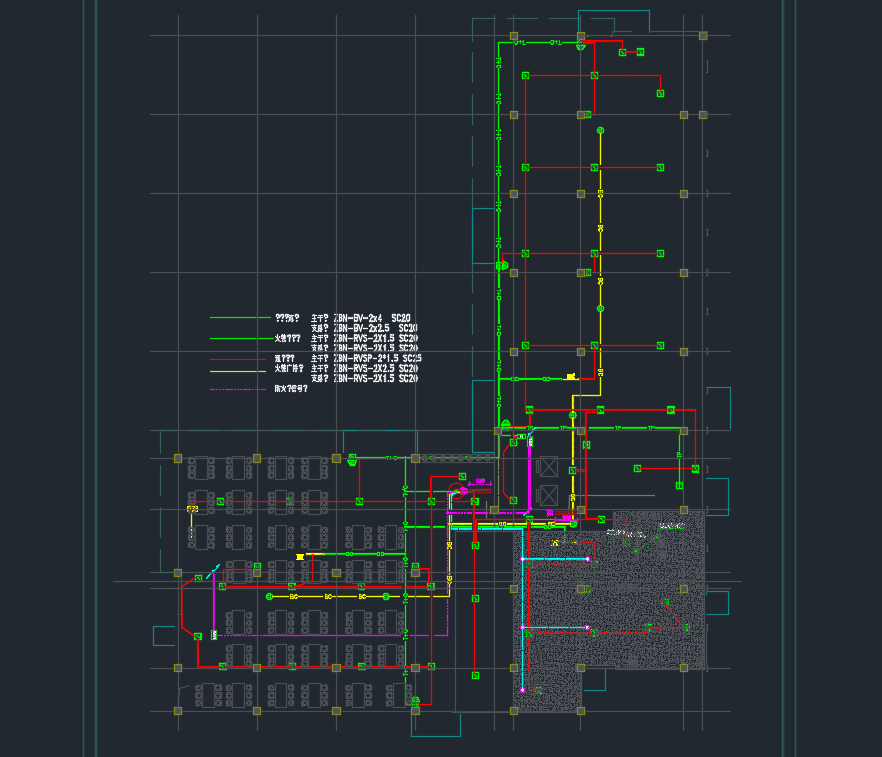

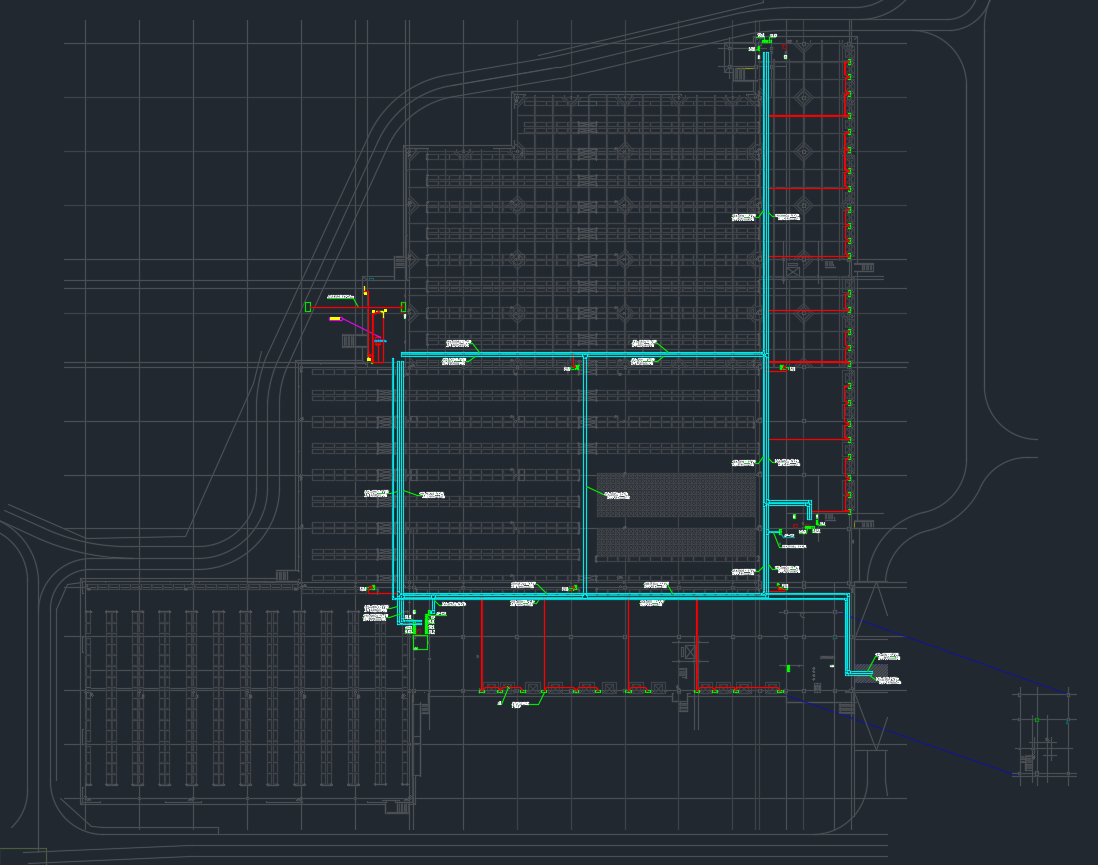

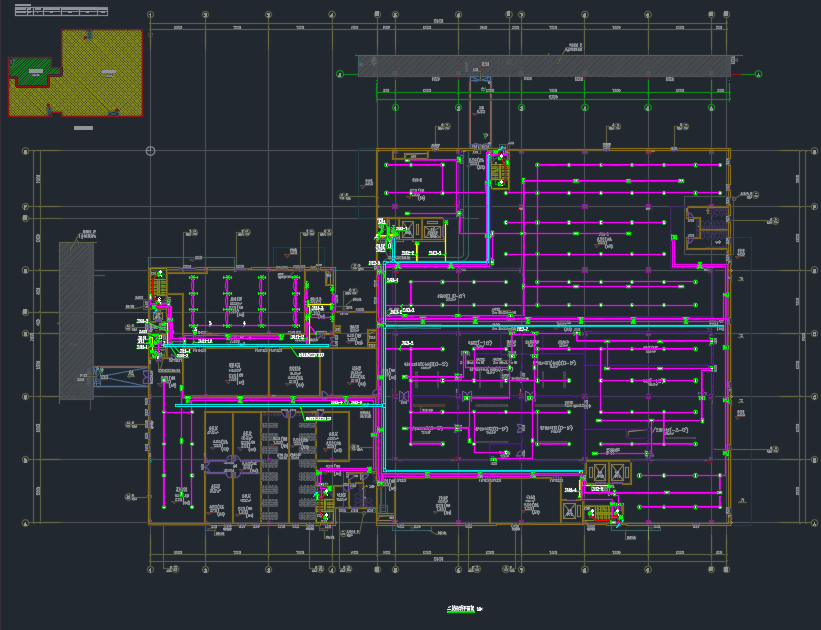

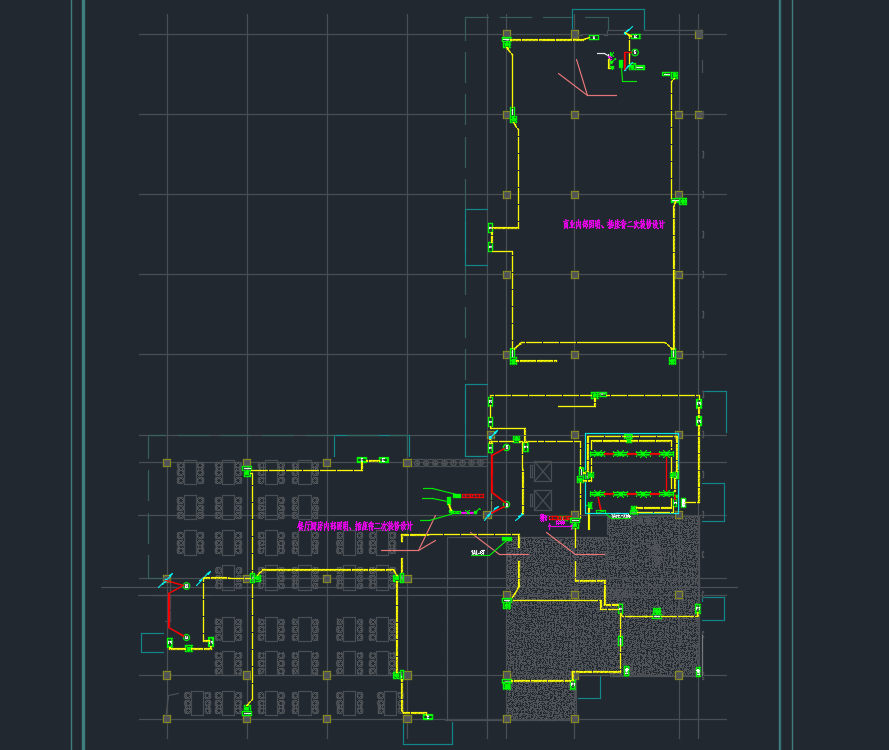

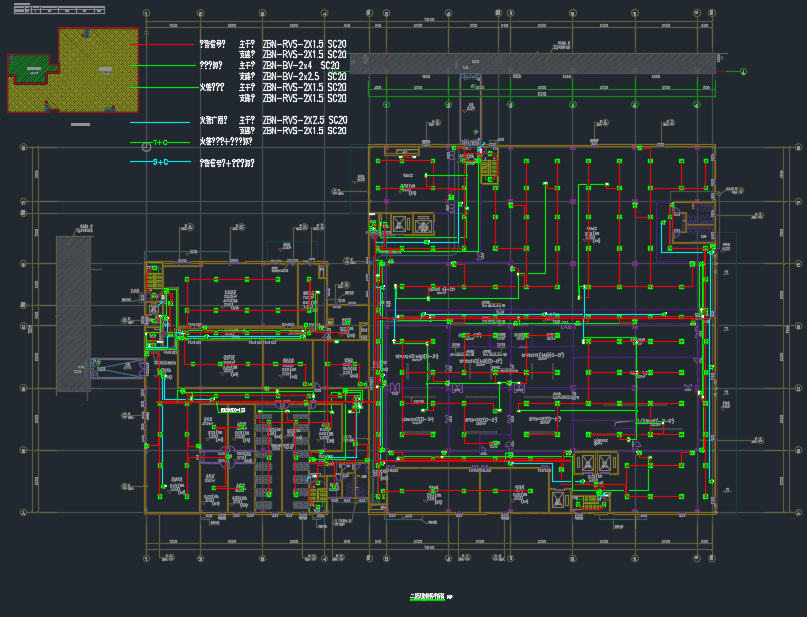

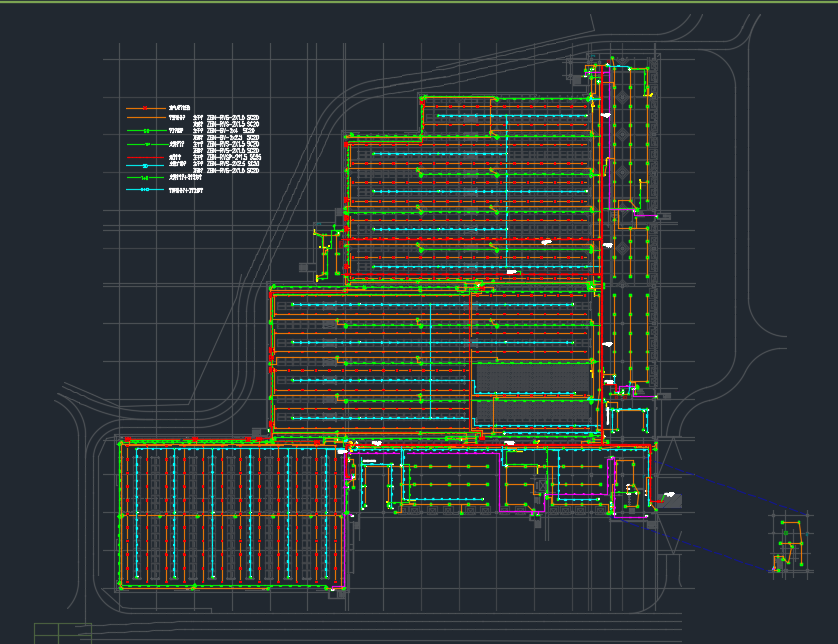

资料截图
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
  • 丙类厂房及物流中心电气施工图纸
