本工程为XX大厦，位于XX，XX以东，XX以北地块区域，总建筑面积84857m2。地上10层，主要为文化创意展厅、配套办公、配套商业。地下2层，主要为车库、机房及其配套设施。建筑物总高度43m，结构形式为框架剪力墙。
变配电站：
由市政外电源引来双路10KV高压电缆，埋地引入首层高压分界室夹层，主变电室设在地下一层，分变电室设在地下二层。变压器总装机容量7000kVA。
高压系统：10kV两路高压配电系统采用单母线分段运行，手动联络；所有高压真空断路器柜均安装于A总变配电站，在B分变配电站安装SF6负荷开关柜，用于变压器断电检修时的现场操作断点。
低压系统：变压器低压侧0.4kV采用单母线分段接线方式；低压母联断路器采用设有自投自复、自投手复、自投停用三种状态的位置选择开关，自投时应设有一定的延时，当变压器低压侧总开关因过负荷或短路故障而分闸时，母联断路器不得自动合闸；电源主断路器与母联断路器之间应有电气联锁。一级负荷配电以放射式为主，均为双路电源末端自投。其中主供电源和备用电源分别来自两路市电。
负荷分级：一级负荷1315KW，二级负荷1170KW，三级负荷6288KW。

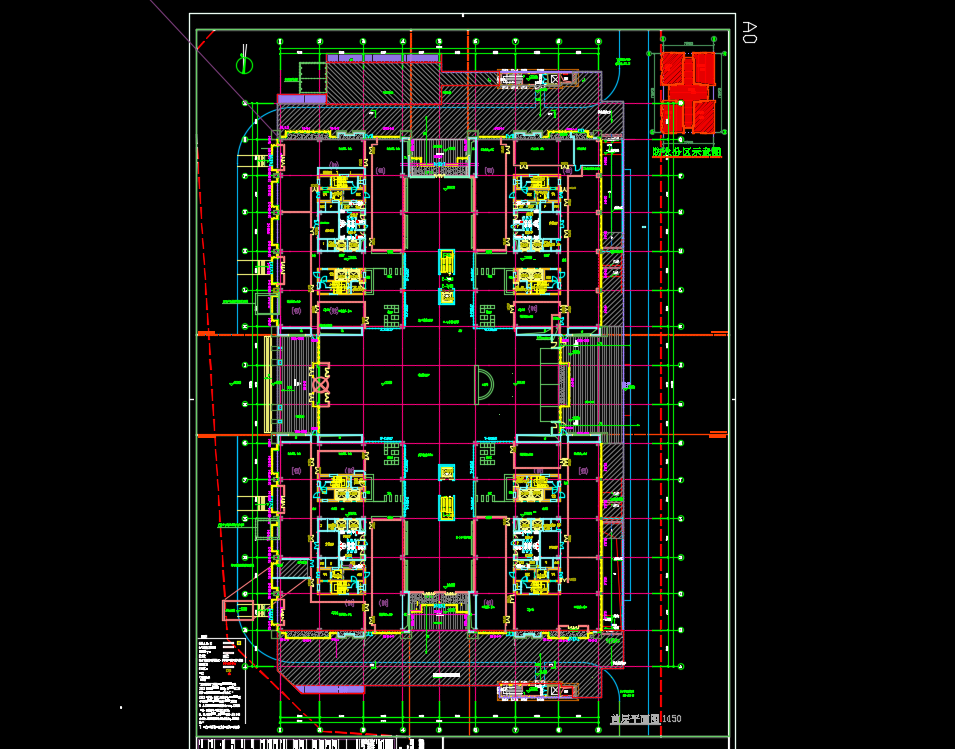

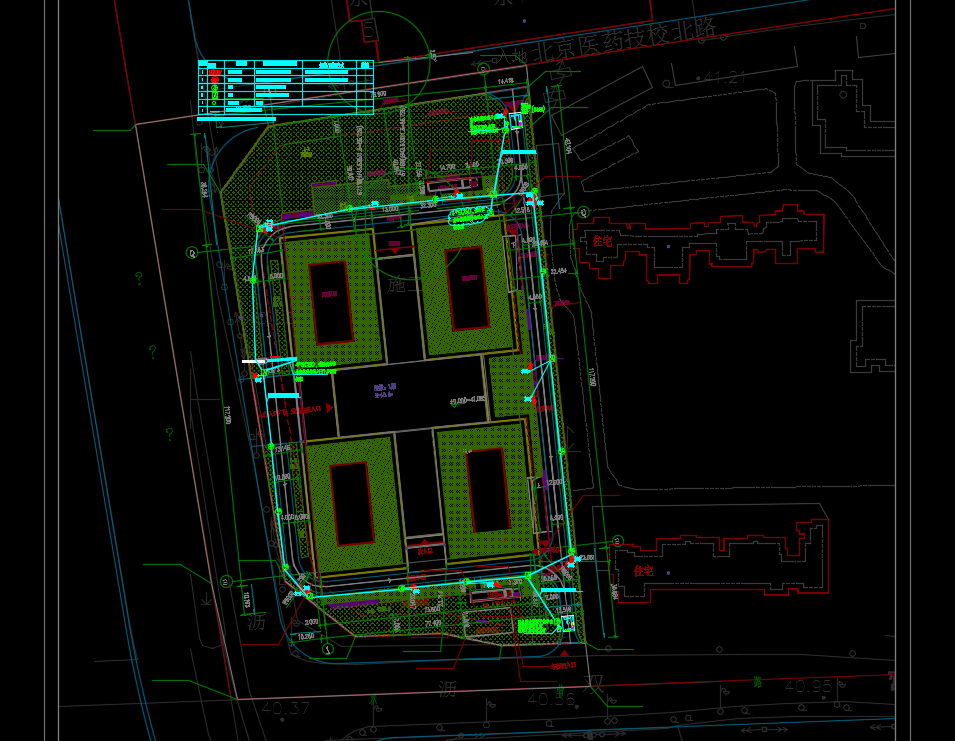

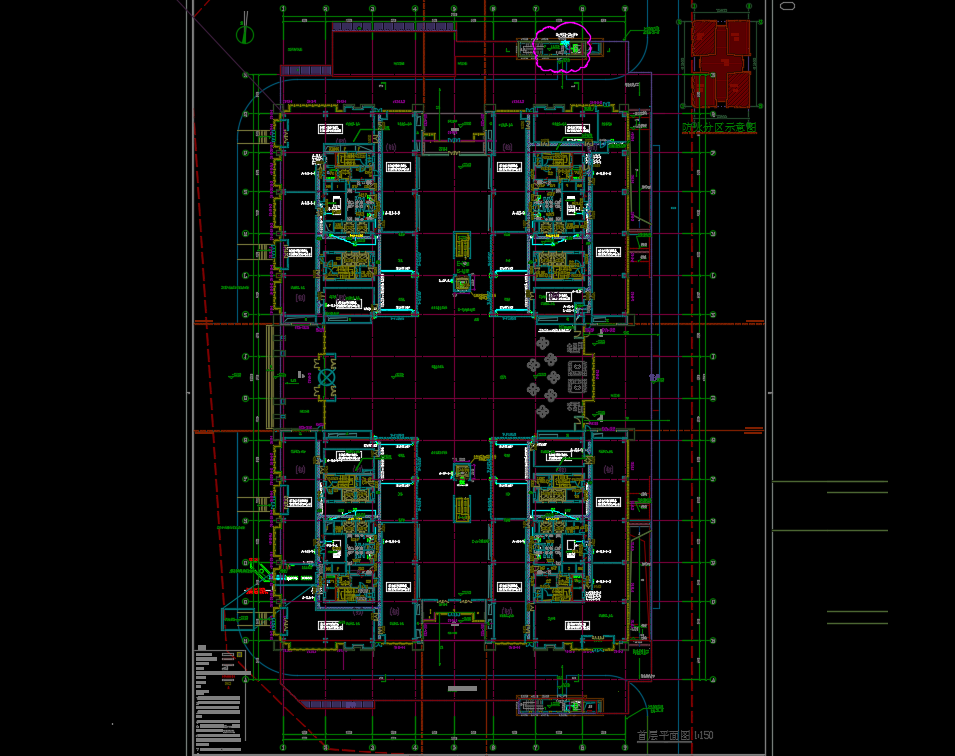

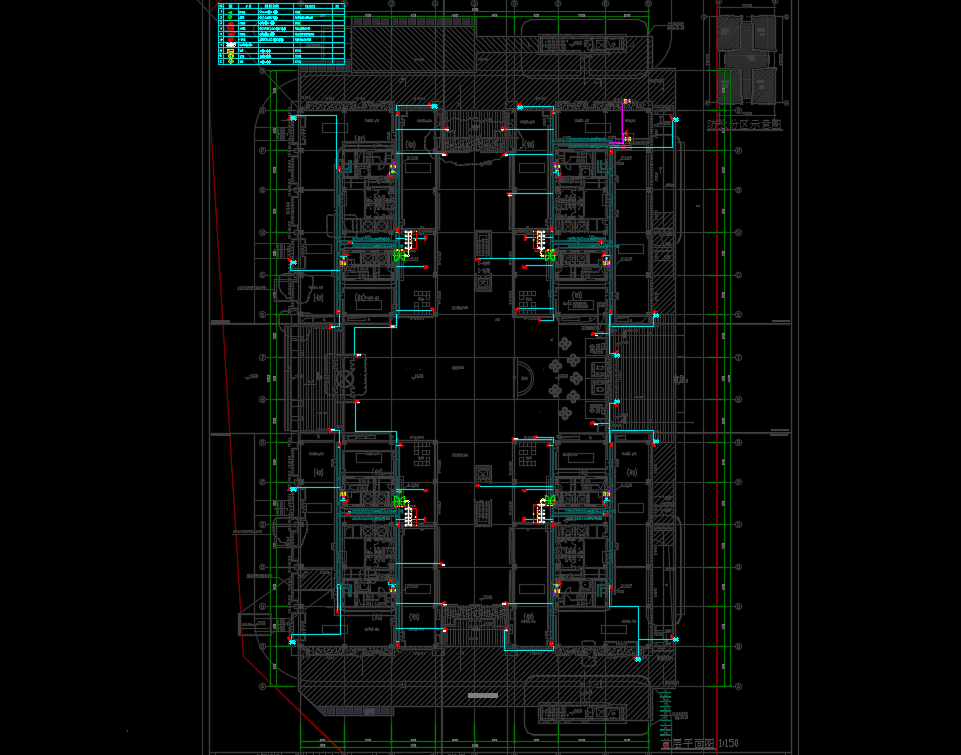

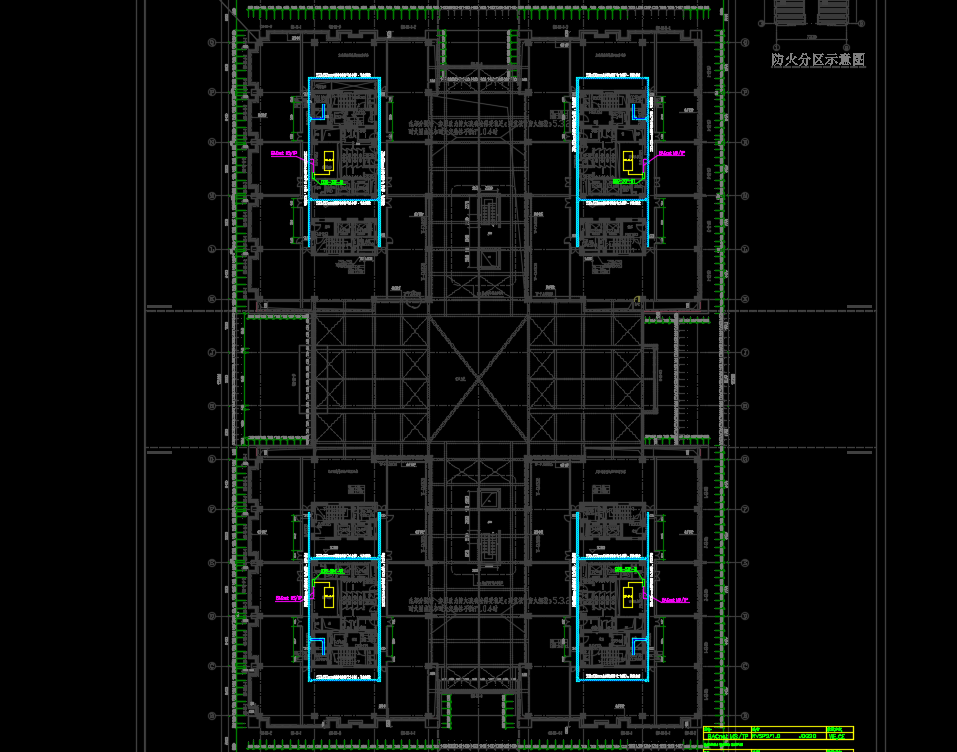

十层框架剪力墙结构综合办公楼强弱电施工图纸，包括：有线电视系统图、安全防范系统图、插座平面图、低压一次系统图、电气平面图、电力监控系统图、动力系统图、防雷接地平面图、火灾自动报警系统图、能源管理系统图、弱电平面图、消防报警平面图、照明平面图、照明系统图、综合布线系统图等
