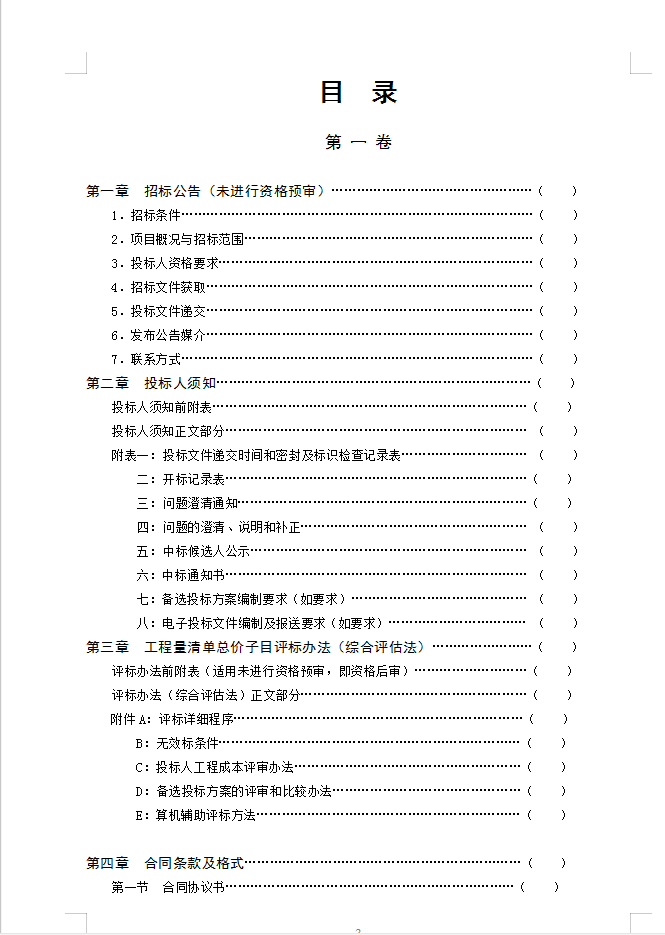

一万平米钢结构厂房电气施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-16
  • 资料类型:RAR
  • 资料大小:5.21 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
一万平米钢结构厂房电气施工图纸(含招标文件)
项目占地面积23597.93平方米,总建筑面积15165.14平方米。本工程分期建设。本期工程为二期工程,由1栋丙二类厂房建筑,一栋办公楼和门卫室构成。1#厂房地上1层,建筑面积5302.69平方米,高12.6米。办公楼地上3层,建筑面积2139.4平方米,高14米。门卫室地上1层,建筑面积69.52平方米,高4米。建筑防火等级二级,抗震设防烈度6度。厂房为钢结构,其余为框架结构。建设XX茶叶生产、精加工、产品研发、拼配包装、仓储物流、交易信息中心、茶园管理信息中心、茶园管护及机械管理中心、综合性XX茶业精制中心及其他附属设施。
设计范围
本设计包括建设红线内的以下内容:
(1)0.38/0.22kV电力配电系统
(2)照明插座系统
(3)建筑物防雷、接地系统及安全措施
(4)电气消防

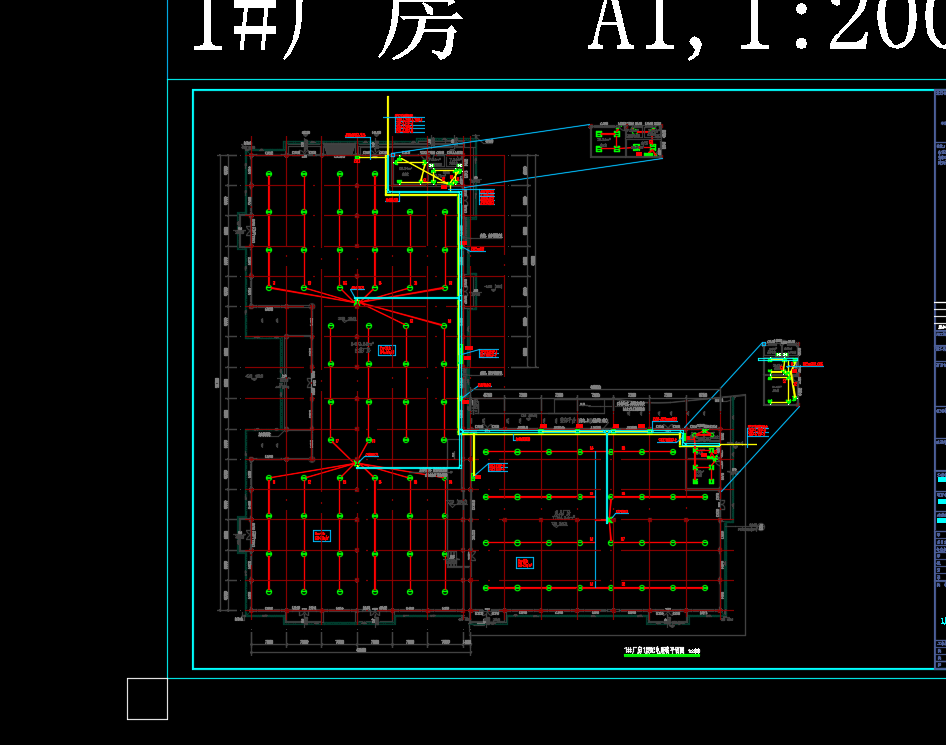

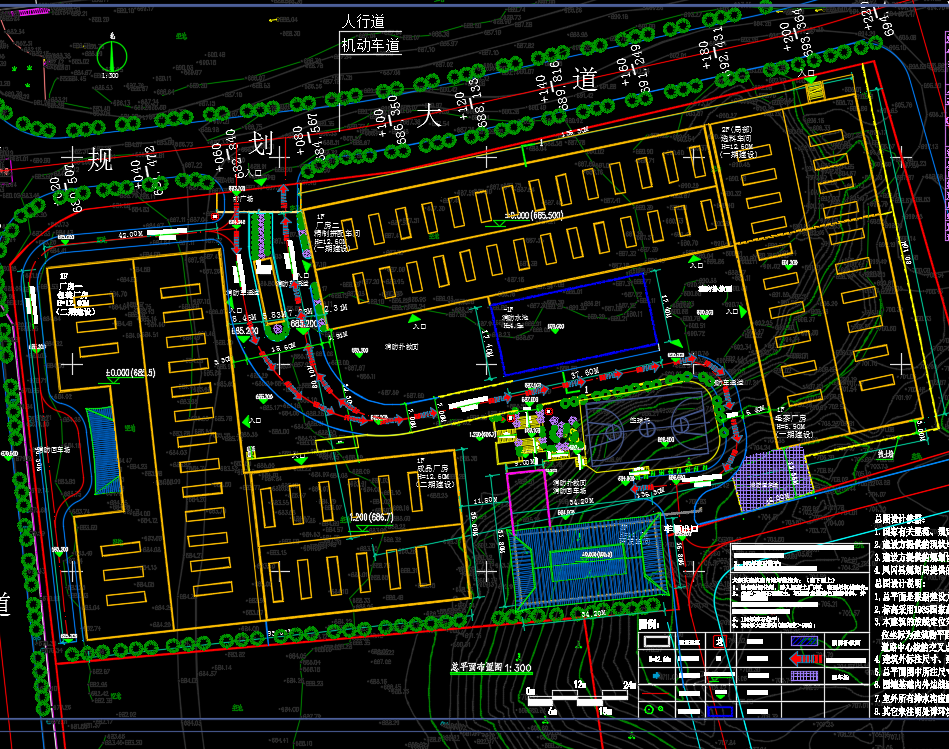

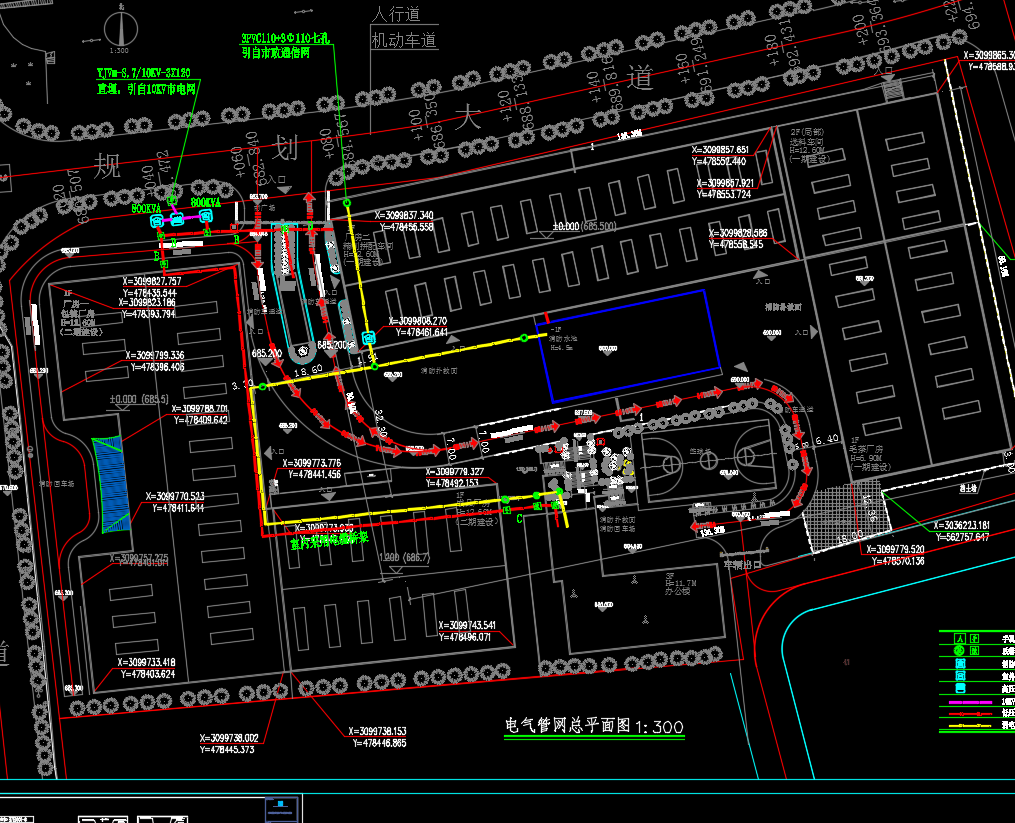

一万平米钢结构厂房电气施工图纸,包括:竖向干线系统图、配电箱系统图、消防系统图、弱电系统图、配电照明平面图、应急照明平面图、消防平面图、屋顶防雷平面图、基础接地平面图、电气管网总平面图、管线电缆井大样图
资料截图
  • 一万平米钢结构厂房电气施工图纸(含招标文件)
  • 一万平米钢结构厂房电气施工图纸(含招标文件)
  • 一万平米钢结构厂房电气施工图纸(含招标文件)
  • 一万平米钢结构厂房电气施工图纸(含招标文件)
