八层剪力墙结构商住楼强弱电施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-16
  • 资料类型:RAR
  • 资料大小:3.57 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
八层剪力墙结构商住楼强弱电施工图纸
本工程为XX有限公司开发的XX项目Y-1#楼、Y-3#楼、Y-6#住宅楼,属多层住宅建筑,地上八层,建筑高度23.90m,建筑面积4476.54m 。结构形式为剪力墙结构,现浇楼板。Y-1#楼、Y-3#楼、Y-6#住宅楼相同,配电系统及平面相同。Y-1#楼、Y-3#楼、Y-6#住宅楼左右两单元对称,配电系统相同。
设计范围:
1、照明系统。
2、220/380V配电系统。
3、建筑物防雷、接地系统及安全措施。
4、综合布线系统。
5、有线电视系统。
6、可视对讲系统。
7、剩余电流报警系统。
其它智能化系统应根据甲方要求由弱电承包商设计
照明配电:
电源进线处设置剩余电流动作保护器。照明、插座均由不同的支路供电;除壁挂空调插座外,所有插座回路均设剩余电流保护器;所有灯具均接PE线,所有插座回路均带PE线。图中未标注导线规格的照明及插座回路均为三根,应急照明回路为四根。
八层剪力墙结构商住楼强弱电施工图纸,包括:强电干线系统图、配电系统图、剩余电流系统报警干线图、综合布线系统图 、有线电视系统图 、可视对讲系统图 、照明平面放大图、插座平面放大图、弱电平面放大图、屋顶防雷平面图、基础接地平面图、防雷接地及等电位连接做法大样图

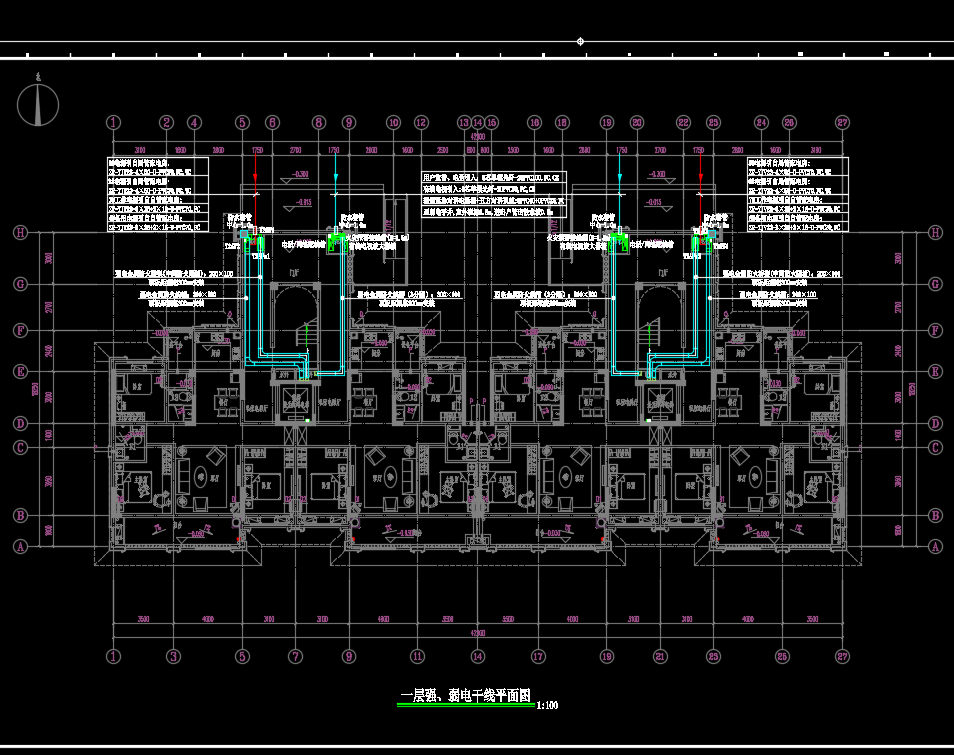

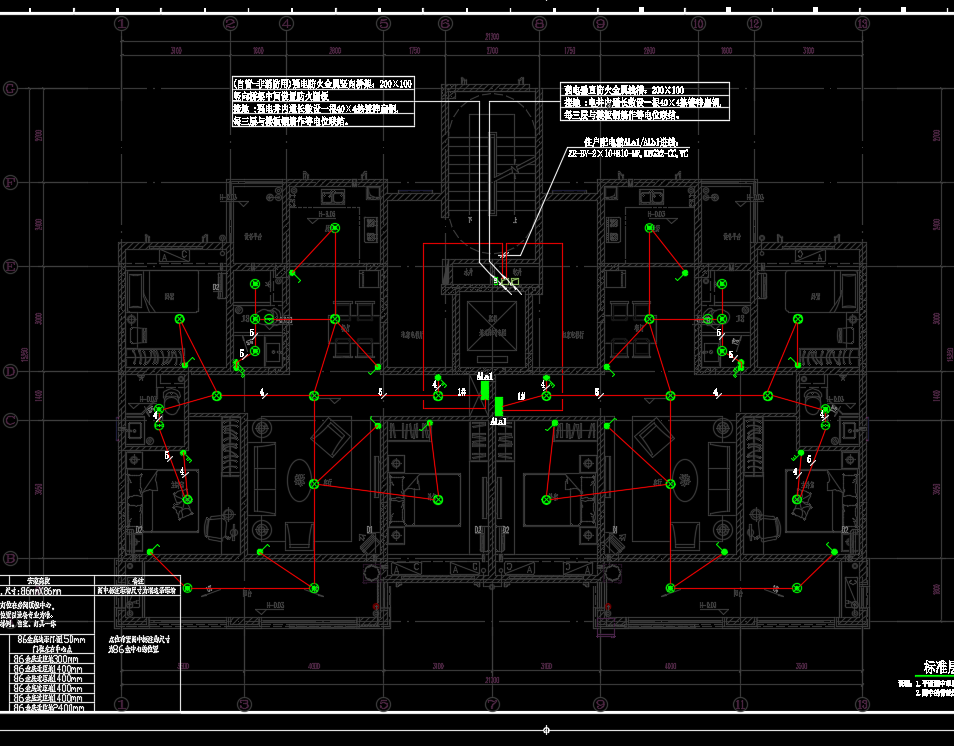

资料截图
  • 八层剪力墙结构商住楼强弱电施工图纸
  • 八层剪力墙结构商住楼强弱电施工图纸
  • 八层剪力墙结构商住楼强弱电施工图纸
