三十层商住楼电气施工图纸(强弱电)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-18
  • 资料类型:RAR
  • 资料大小:4.66 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三十层商住楼电气施工图纸(强弱电)
本项目为“XX产业园项目”。项目用地位于XX工业园区块。用地东北、东南、西南侧为XX(已建成);西北侧为XX有限公司(工业用地)。本项目地上共建设12栋单体建筑,其中1~6号楼下设地下2层大底盘地下室。各单体基本特征详见总图子项。
2. 本子项建筑为“1#楼”。层数为地上三十层,功能为住宅、办公。
设计范围
本设计包括以下范围:
1.供配电系统
2.防雷接地系统
3.火灾自动报警及消防联动系统
供电系统
1. 本工程一级负荷采用双重电源供电,当一个电源发生故障时,另一个电源不应同时受到损坏;二级负荷由两回线路供电。
2. 负荷分类:1#楼消防风机、应急照明、消防电梯、客梯负荷为一级负荷,住户用电为三级负荷。
3. 2#楼电源由变电所引来,经地下室穿至电缆井引上,消防负荷第二路电源来自地下室发电机房。
4. 消防风机、消防电梯等消防负荷采用双电源末端互投。
5. 消防备用电源引自地下室变配电室,持续供电时间应不小于3小时。
三十层商住楼电气施工图纸,包括:配电箱系统图、电气平面图、照明平面图、插座平面图、消防电源监测平面图、防雷平面图、火灾自动报警及联动系统图、防火门监控系统图、智能化系统图、智能化平面图
资料截图

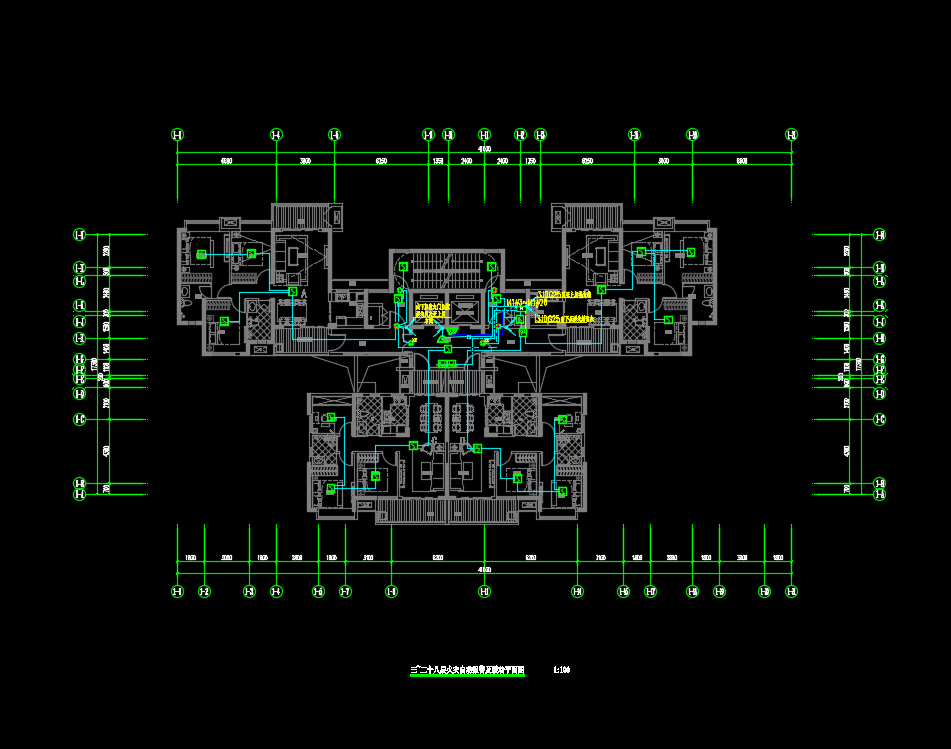

  • 三十层商住楼电气施工图纸(强弱电)

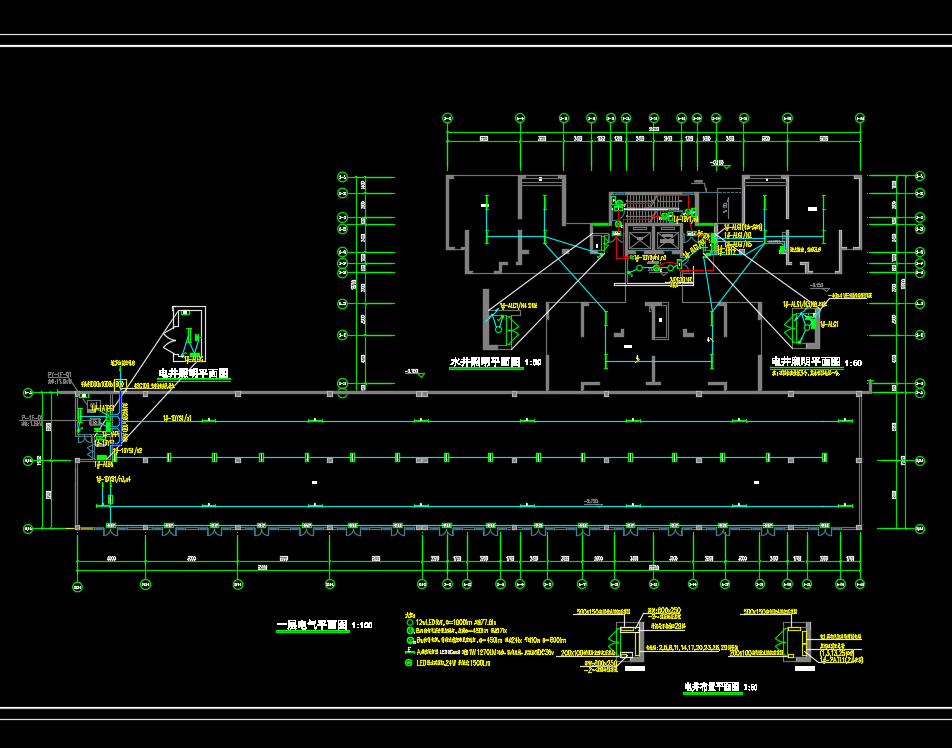

  • 三十层商住楼电气施工图纸(强弱电)

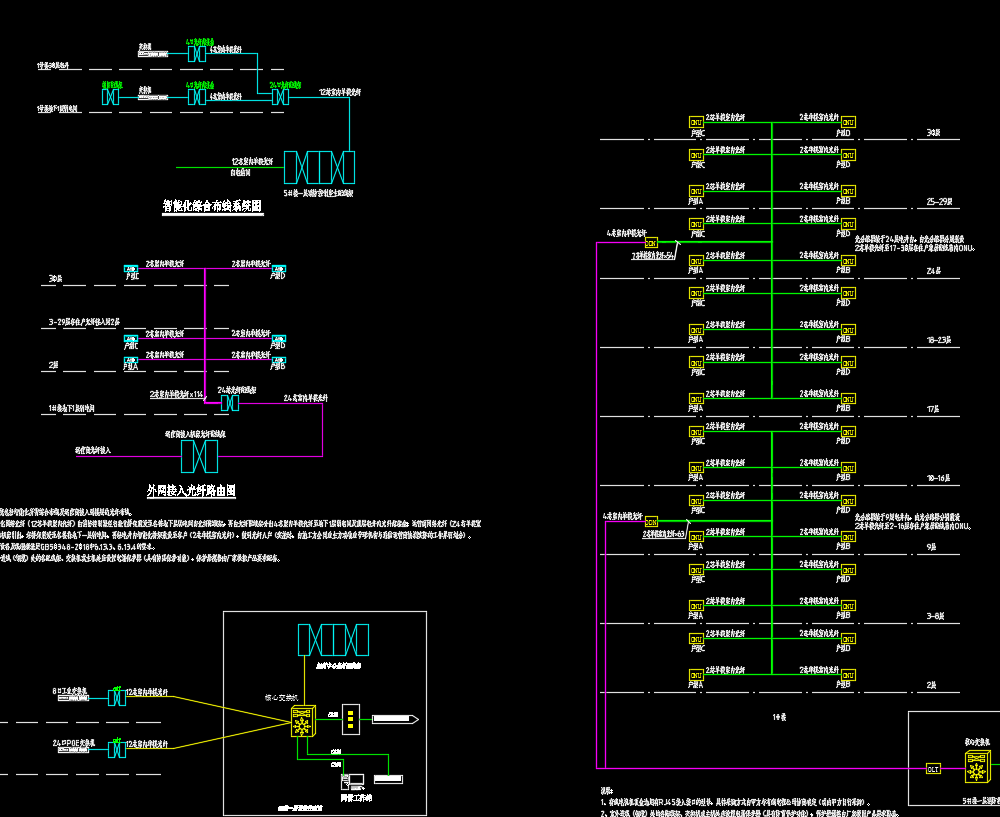

  • 三十层商住楼电气施工图纸(强弱电)
