设计范围：
电气设计范围主要包括红线以内的0.4KV电力管网、配变电所系统、EPS应急电源系统、建筑关联设备动力配电、照明、应急照明、插座的配电系统的控制保护、防雷接地、电源重复接地、等电位接地、火灾自动报警及消防联动等各个系统。
弱电系统（电话网络、视频监控、门禁、公共广播、安全防范）统一由系统承包商直接进行深化设计。
红线内的35KV电力网管系统由甲方另行委拖设计。
负荷等级及供电电源：
1、负荷等级：本工程应急照明、疏散指示、消防排烟风机、消防送风机、消防泵房、消防控制室、氨制冷机房事故风机用电为二级负荷。食品工艺设备、制冷、空调设备及一般照明等用电负荷为三级负荷。
2、供电电源：本工程35KV引自一期屠宰车间变配电间不同母线段的高压馈出柜。进户高压电缆规格、型号由供电部门确定。本期新建变电所内35KV设置检修柜，方便进行检修。低压为单母线不分段运行。消防设备引自两路不同变压器，末端互投。生产车间的备用照明采用EPS集中供电，风机房、变电所、配电室、消防控制室和弱电机房的照明采用自带蓄电池的灯具，蓄电池连续供电时间不小于180min；其他应急照明、疏散指示、维修照明采用自带蓄电池的灯具，蓄电池连续供电时间不小于30min。

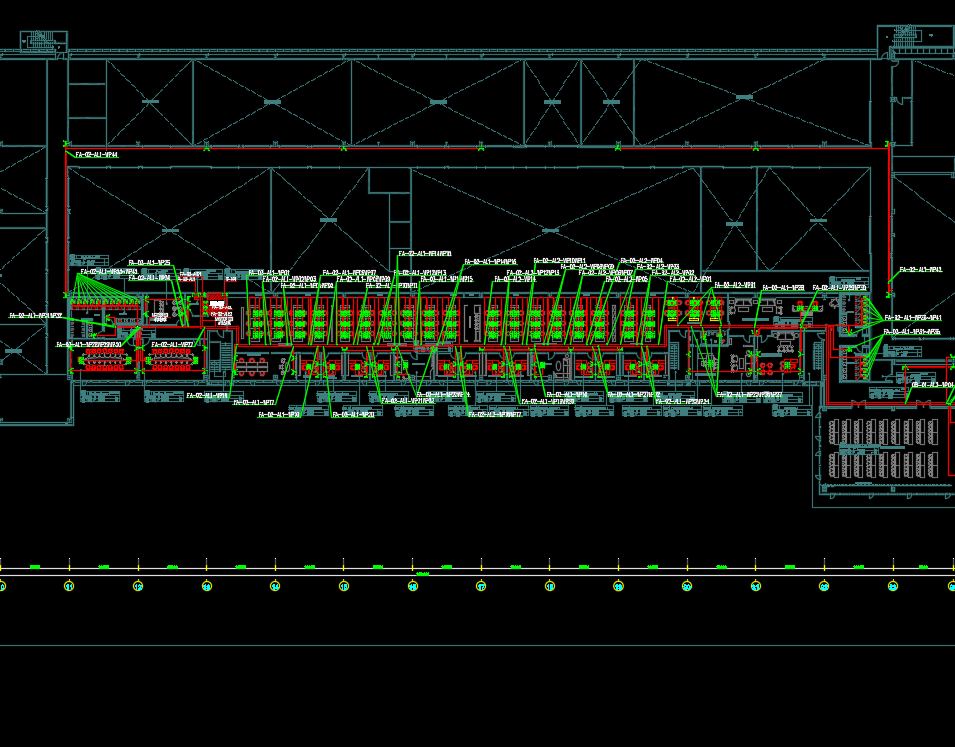

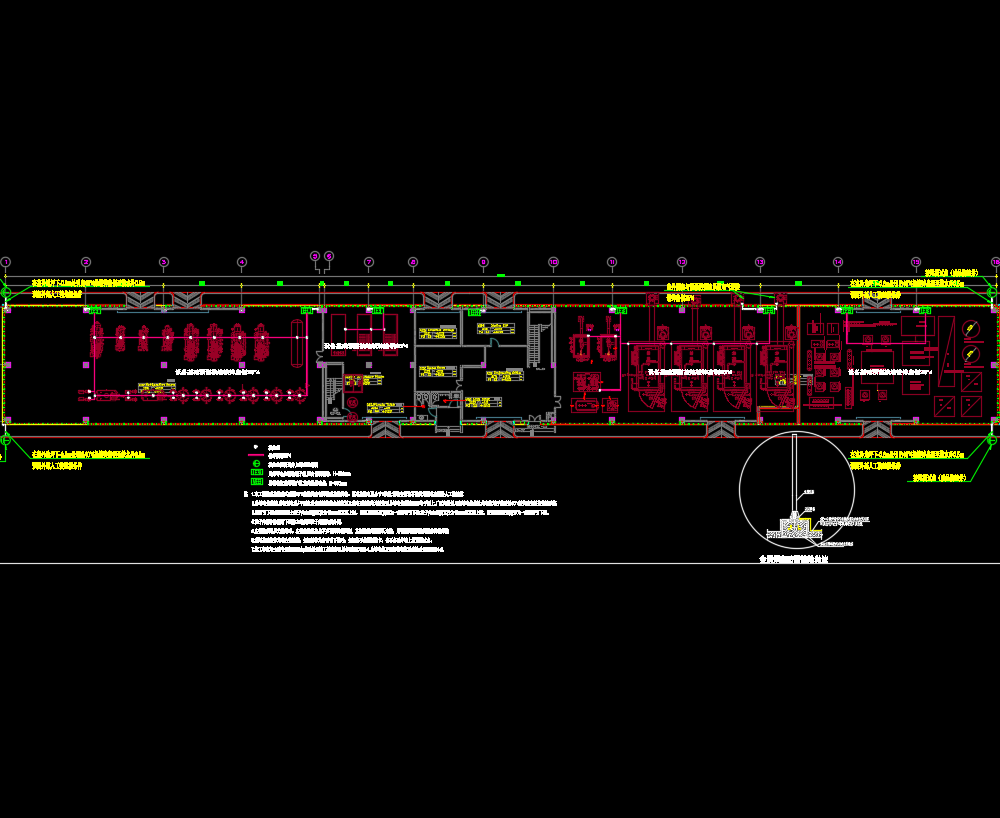

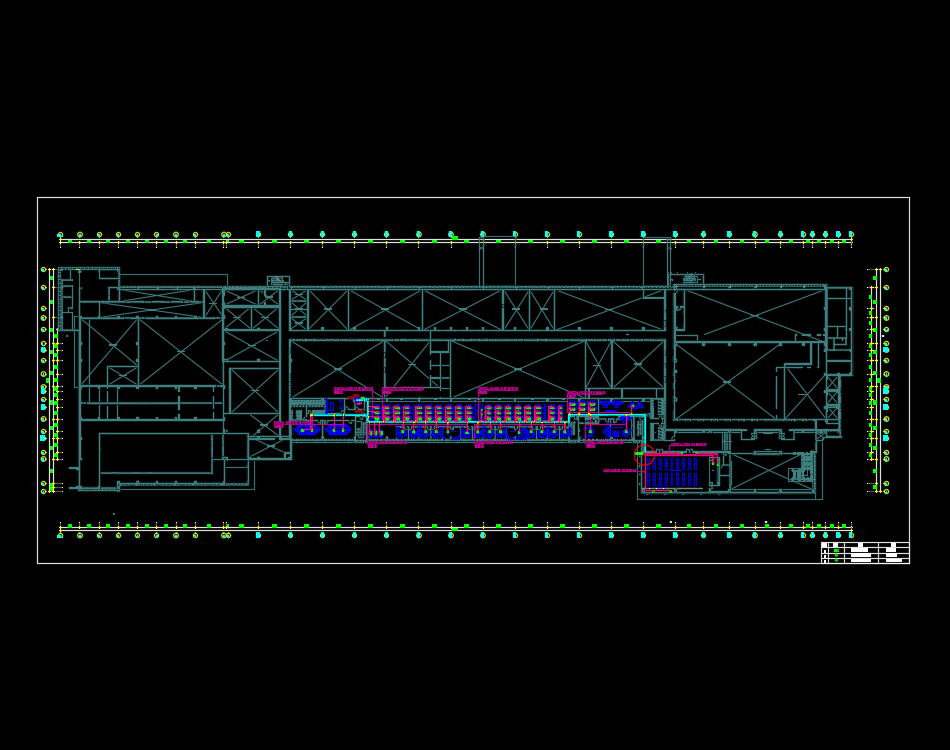

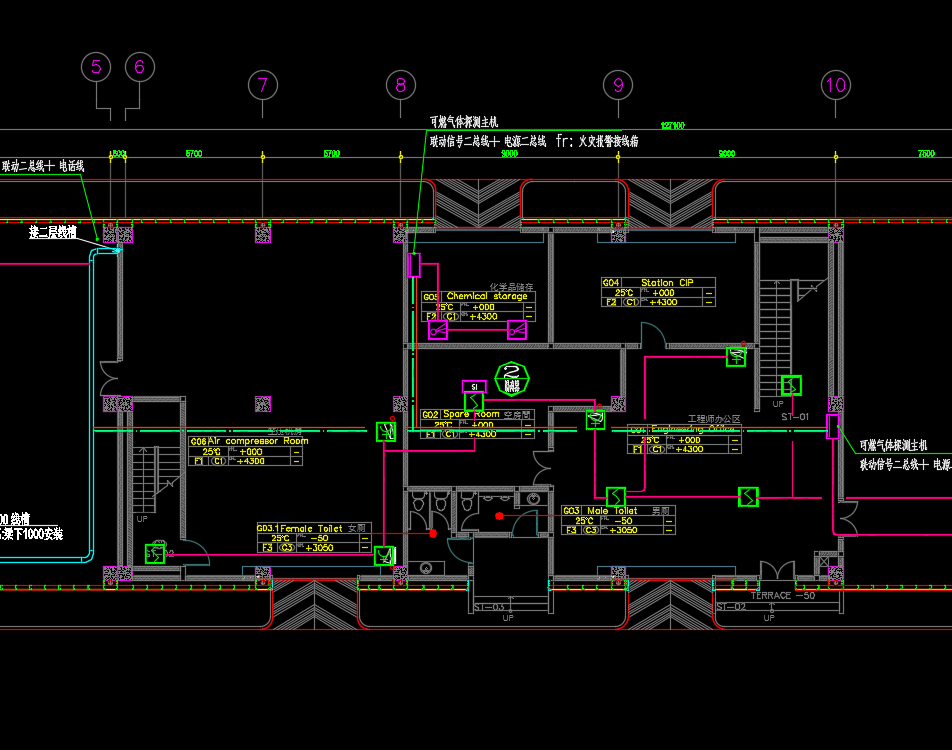

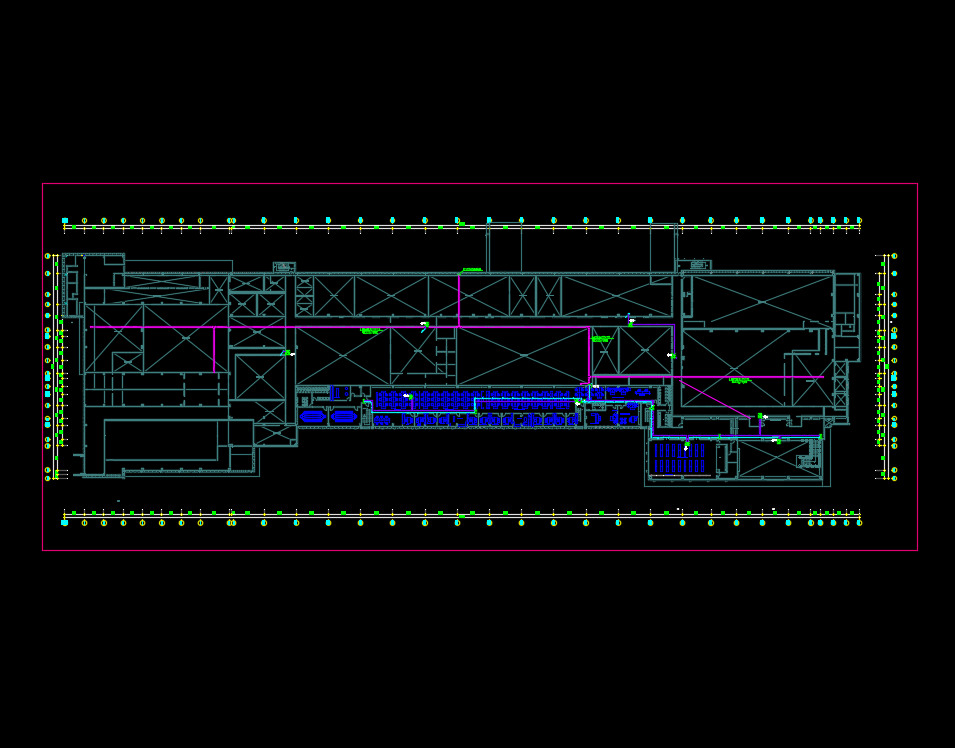

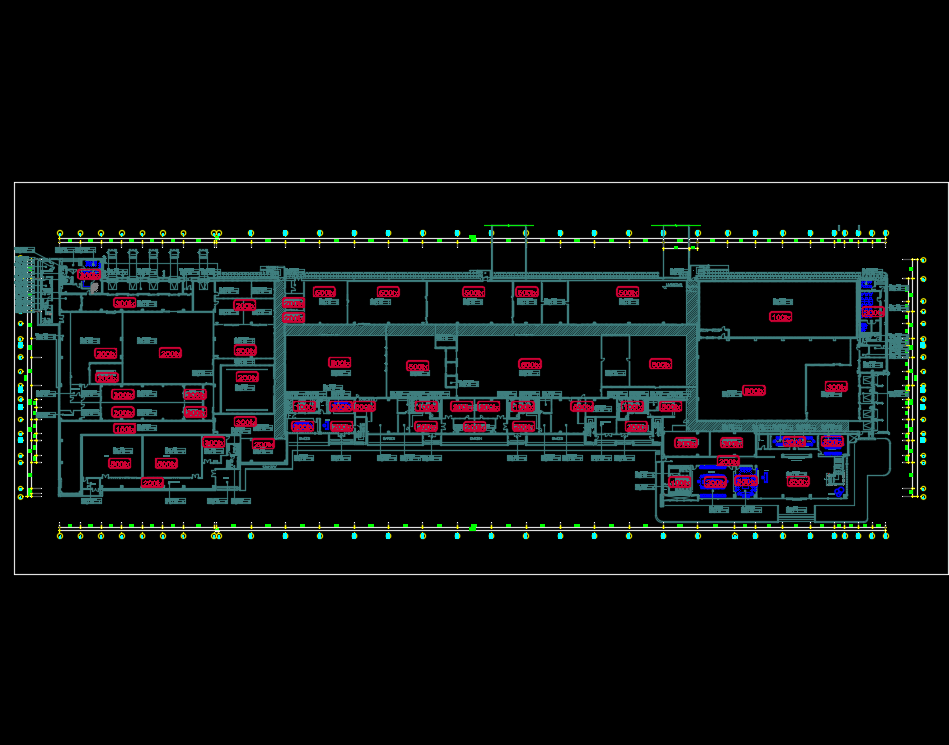

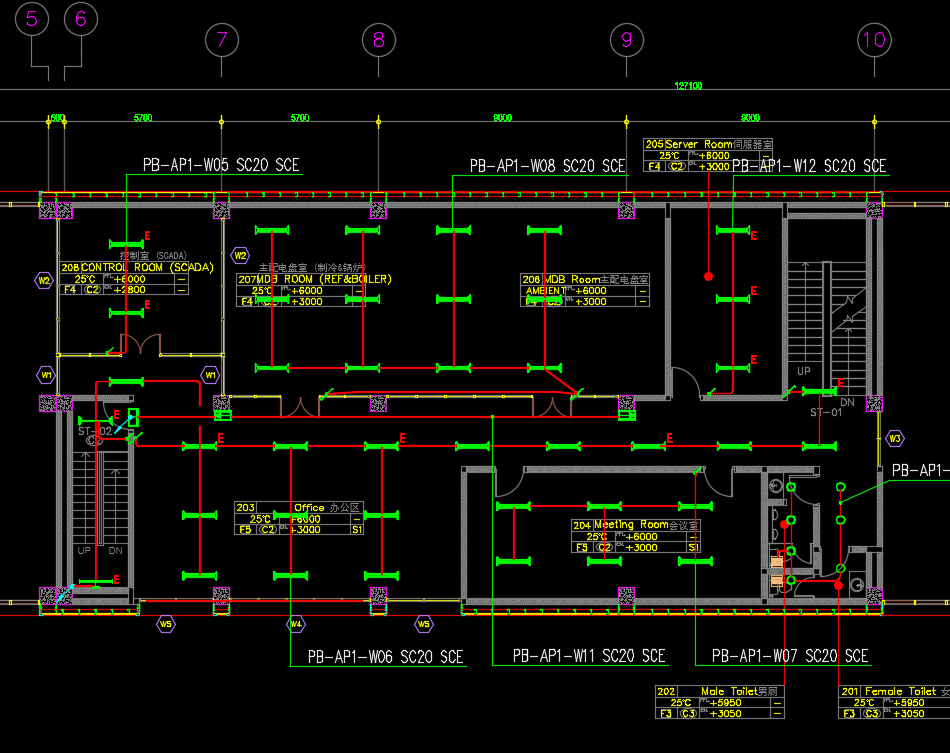

食品加工工厂电气施工图纸，包括：火灾自动报警平面图、电话网络点位平面图、明插座平面图、插座配电平面图、低压配电系统图、强电桥架及干线布置平面图、建筑关联配电平面图、接地平面图、防雷平面图、弱电桥架平面图、视频监控平面图、综合布线平面图、供电系统单线图、照度规划平面图、照明控制分区图、插座配电平面图等
