本设计为XX项目10KV变电所。本次工程在生产厂房和动力车间各设置一个10KV变电所。
变配电:
1、电气主结线方式:变电所10kV系统采用单母线分段的结线方式、母线设置联络,10kV开关柜采用KYN28-12型金属ⅹ装移开式开关设备。变电所0.4kV侧采用单母线分段的结线方式，I段与II段母线间设置联络，0.4kV开关柜采用MNS型抽出式开关柜。
2、厂房主变:一期工程共设SCB10-2500kVA/10±2x2.5%/0.4KVkV Dyn11型干式电力变压器4台、SCB10-1000kVA/10±2x2.5%/0.22kV Dyn11型干式电力变压器1台。
3、动力站主变:一期工程共设SCB10-2500kVA/10±2x2.5%/0.4KVkV Dyn11型干式电力变压器3台、4台500KVA UPS电池柜，以及2台2000KVA柴油发电机，柴发包含二期预留。
4、开关柜操作电源及操作方式：10kV开关柜断路器采用真空断路器，弹簧操作机构，操作、控制、保护、信号电源为220V DC，电源取自直流屏，10kV断路器采用开关柜操作和微机集中控制两种方式。
5、继电保护：变电所高压系统采用微机综合保护自动化系统并配后台计算机，继电保护设置如下：
10kV进线断路器：采用短延时电流速断保护及过电流保护动作于跳闸，采用单相接地保护动作于报警。
10/0.4kV主变馈电断路器：采用过电流、超高温保护动作于跳闸，采用高温、过负荷及单相接地保护动作于报警。
10KV电动机馈电断路器：采用短延时电流速断保护及过电流保护动作于跳闸，采用单相接地保护动作于报警。
6、供电计量:本工程采用高供高计的计量方式，在变电所10kV侧设专用计量柜用于供电负荷总计量，并在变压器低压侧装设用于生活用电的分计量表计。变电所内设负控柜1台，对供电负荷进行集中管理。
7、无功补偿:10KV冷冻机配就地补偿柜，补偿后功率因数达0.9以上；在变电所0.4kV侧设电容补偿柜进行集中补偿，补偿后功率因数达0.9以上。
8、所用电配置：变电所内设所用电屏1台。所用电屏采用双回路电源供电，两回路电源引自变电所低压I段与II段母线，两路电源在所用电屏中进行双电源自动切换。所用电供电范围包括：10kV开关柜内交流小母线、直流屏、微机保护后台计算机、变电所照明配电箱等。所用电屏严禁挂带变电所以外的用电负荷。

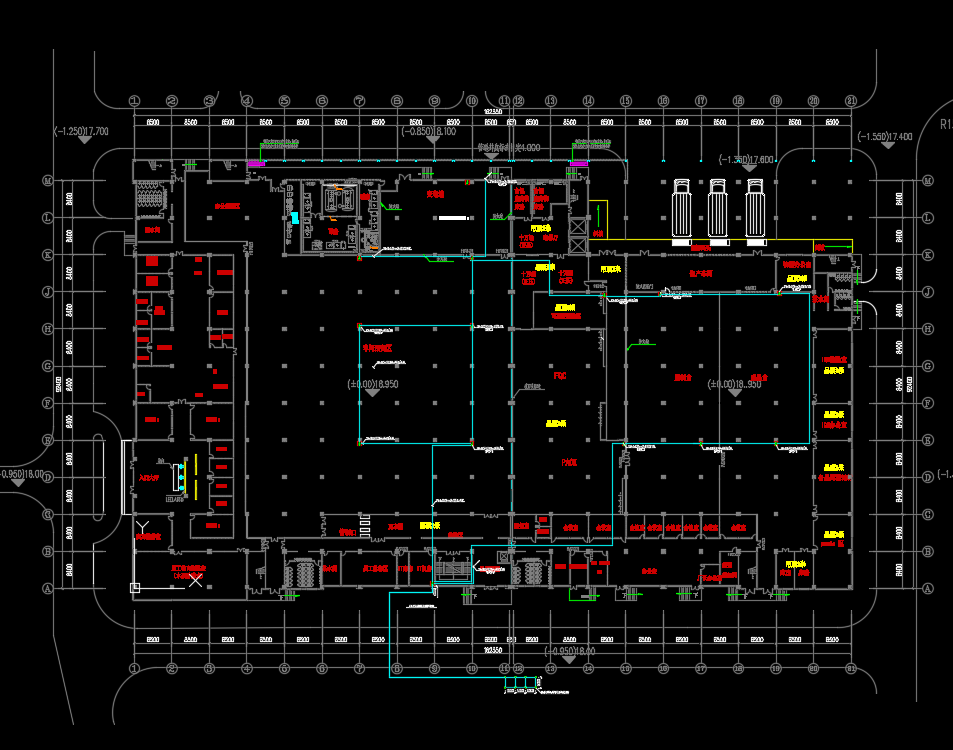

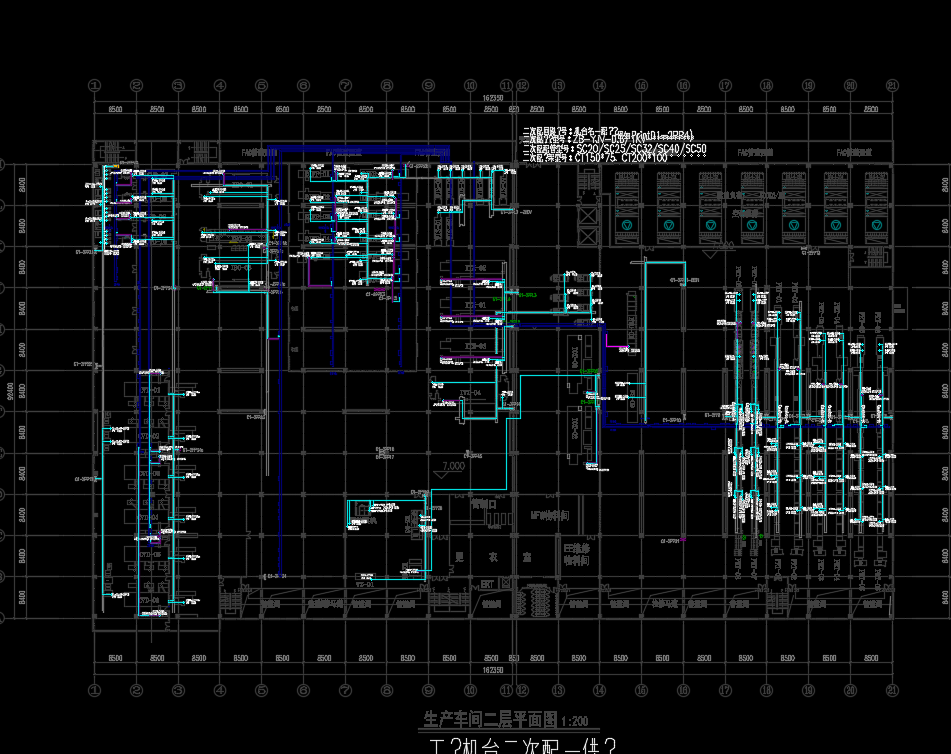

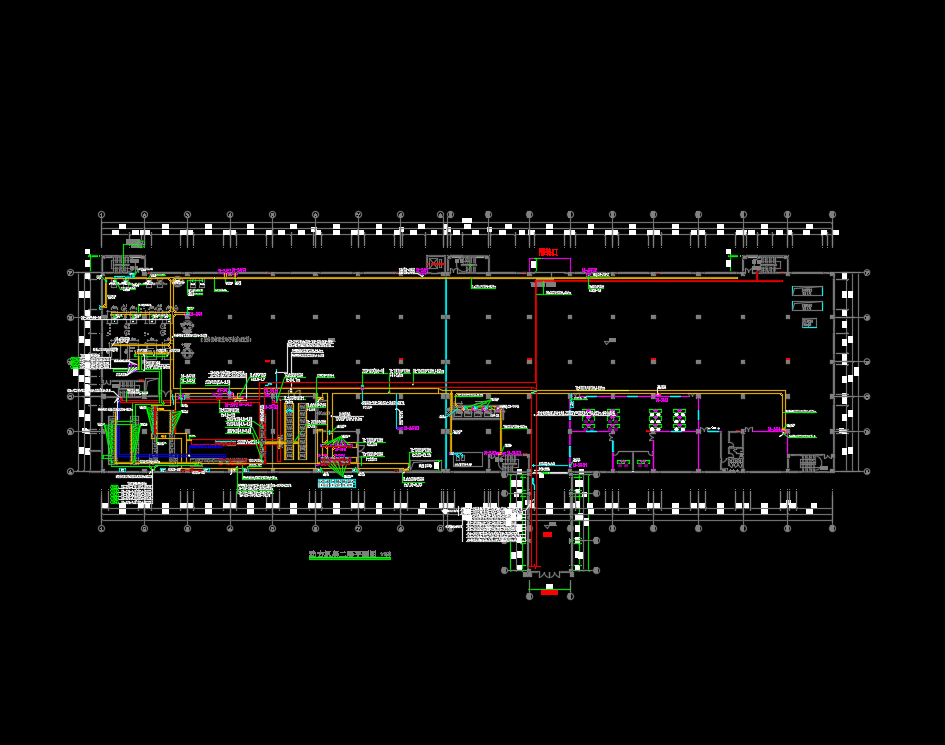

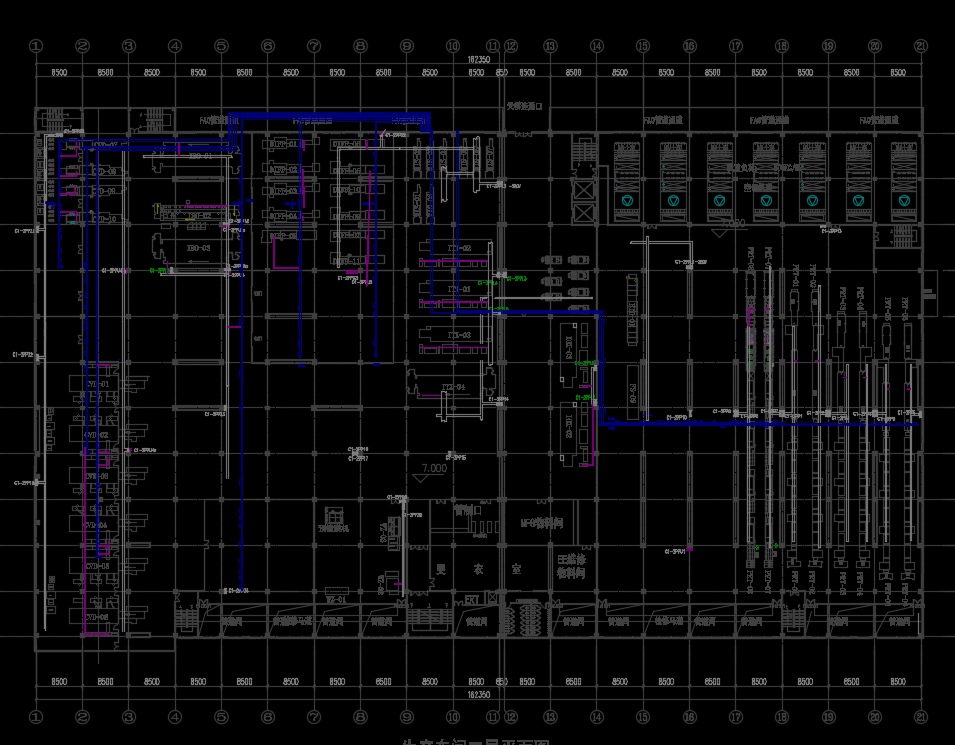

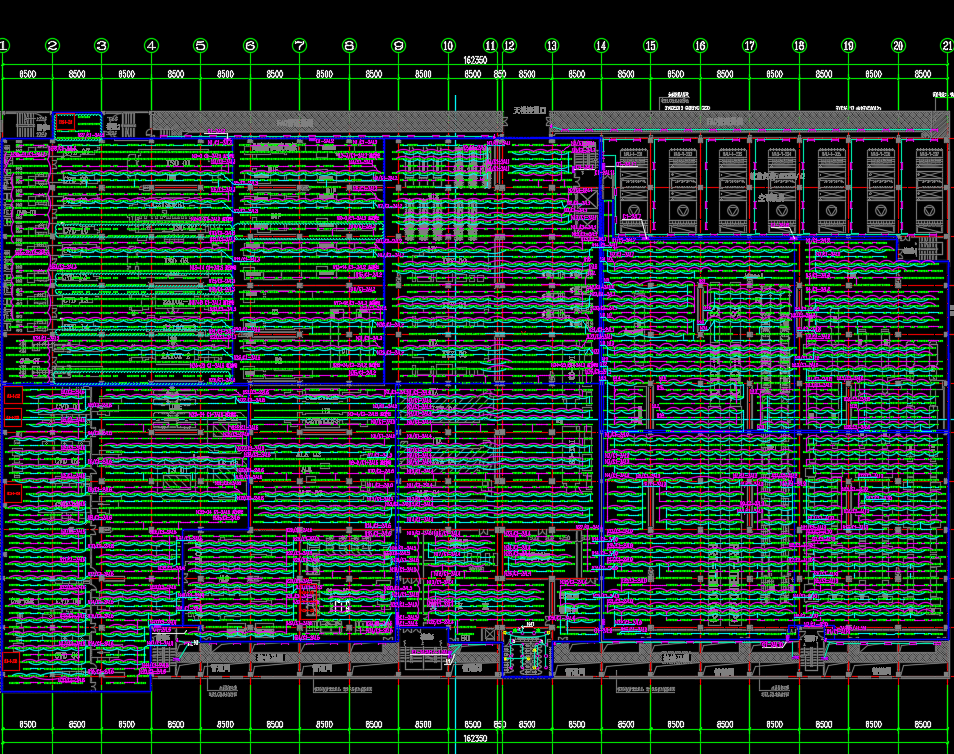

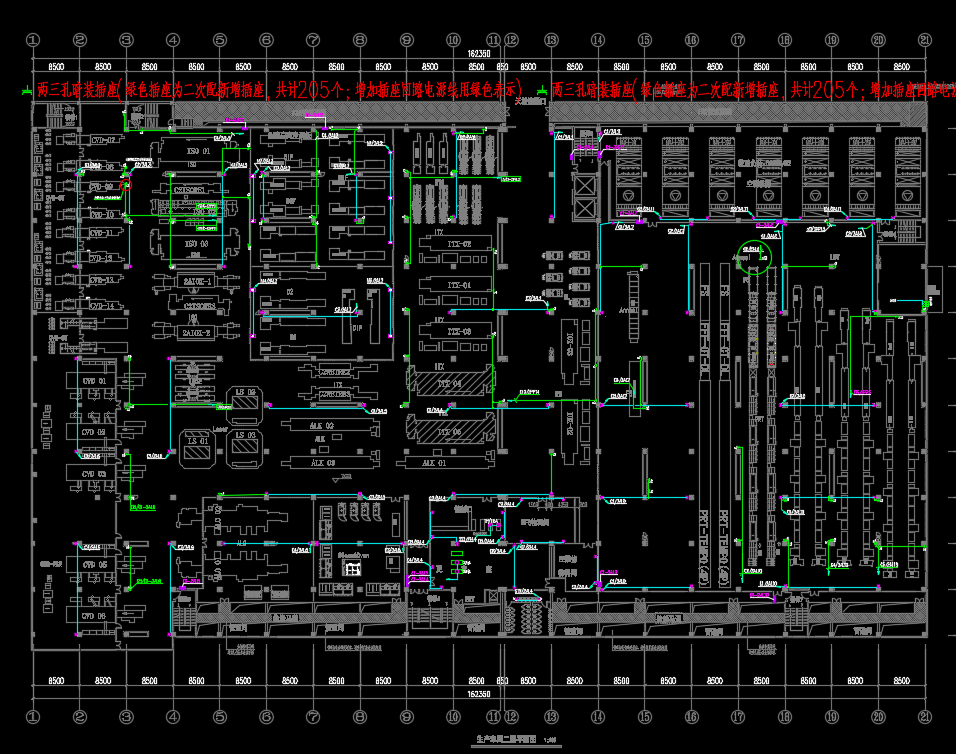

能源厂房电气竣工图纸，包括：供电框架系统图、高压供电系统图、直流屏二次回路图、低压柜出线图、高压配电系统图、直流屏系统图、配电箱系统图、电气干线系统图、照明平面图、插座平面图、空调配电平面图、接地平面图、支架平面图、支架详图、弱电平面图等
