某大型产业园项目电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-25
  • 资料类型:RAR
  • 资料大小:93.7 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某大型产业园项目电气施工图纸
本项目位于XX、XX、XX与XX交汇处东北角,总用地面积约为59030.15平方米,计容建筑面积204500平方米。
本项目分南北两区,本工程为北区,总建筑面积约为8万平方米,包括1、2#宿舍(31层,一类高层),5、6#宿舍(17层,一类高层)及两层地下车库等。设计范围包括高、低压配电系统、照明系统、建筑物防雷及接地系统。
变配电所、应急柴油发电机的设置及低压配电系统

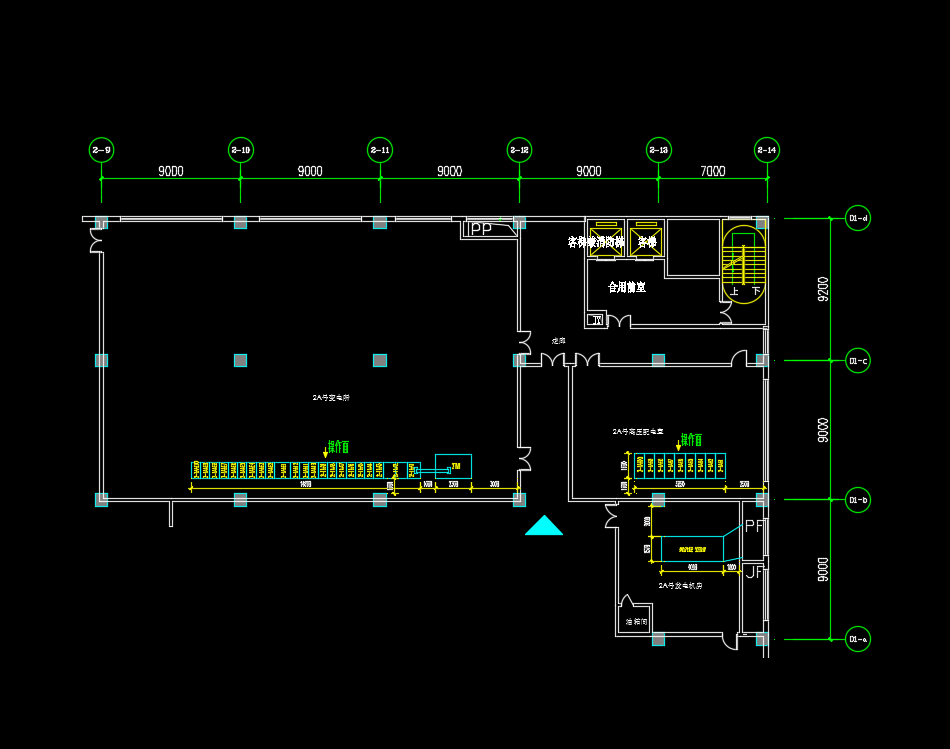

在半地下1层设变配电所以及应急柴油发电机房。
1变配电所供本区用电,共设4台800kVA变压器,总安装容量为3200kVA;另预留1台500kVA变压器供电动车充电桩用电。
为保证一级负荷及重要负荷供电可靠性,发电机房设1台连续输出额定容量为460kW的应急柴油发电机组。
公共用电变压器设正常母线段,并另设应急母线段由变压器和发电机双电源供电。平时一般由变压器供电,当市电断电时在15秒内自动切换为发电机供电。设机械及电气联锁装置,确保变压器与变压器、变压器与发电机电源不得并联运行。
低压配电室设无功功率自动补偿柜,补偿后高压侧功率因数大于0.9。低压配电系统采用放射式和树干式相结合的方式。消防水泵、消防风机、消防电梯等消防用电设备由双电源供电,并于末级配电箱处切换。

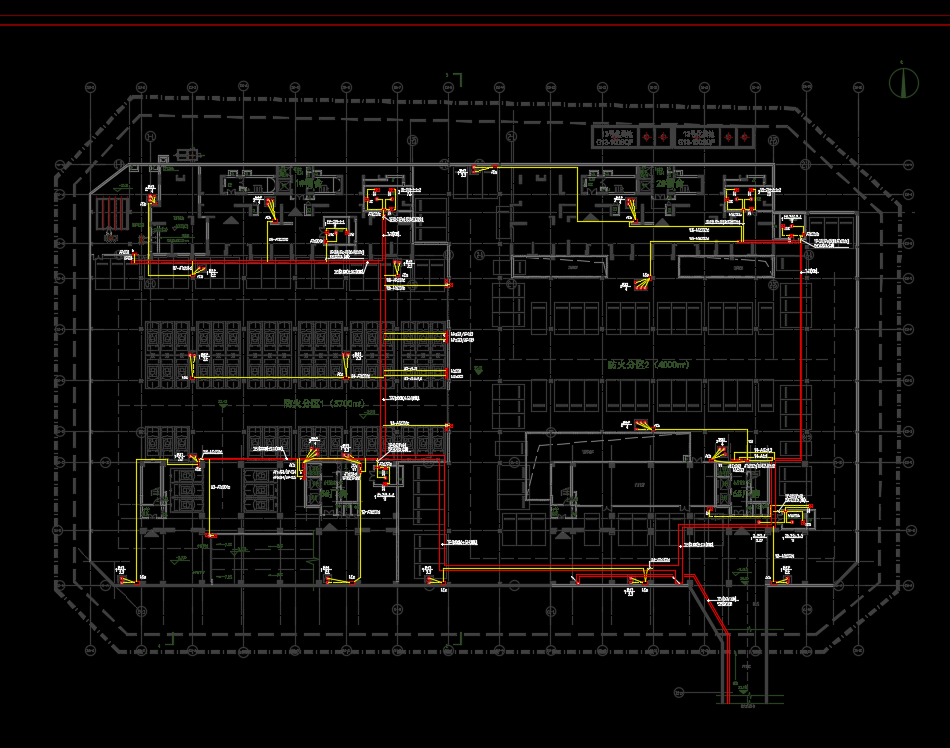

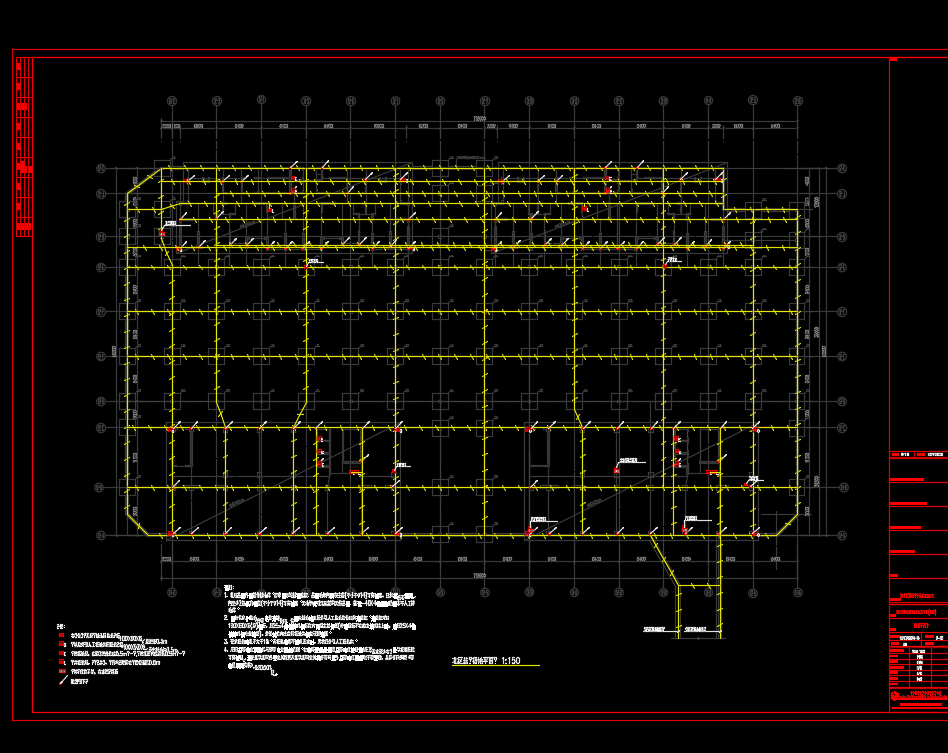

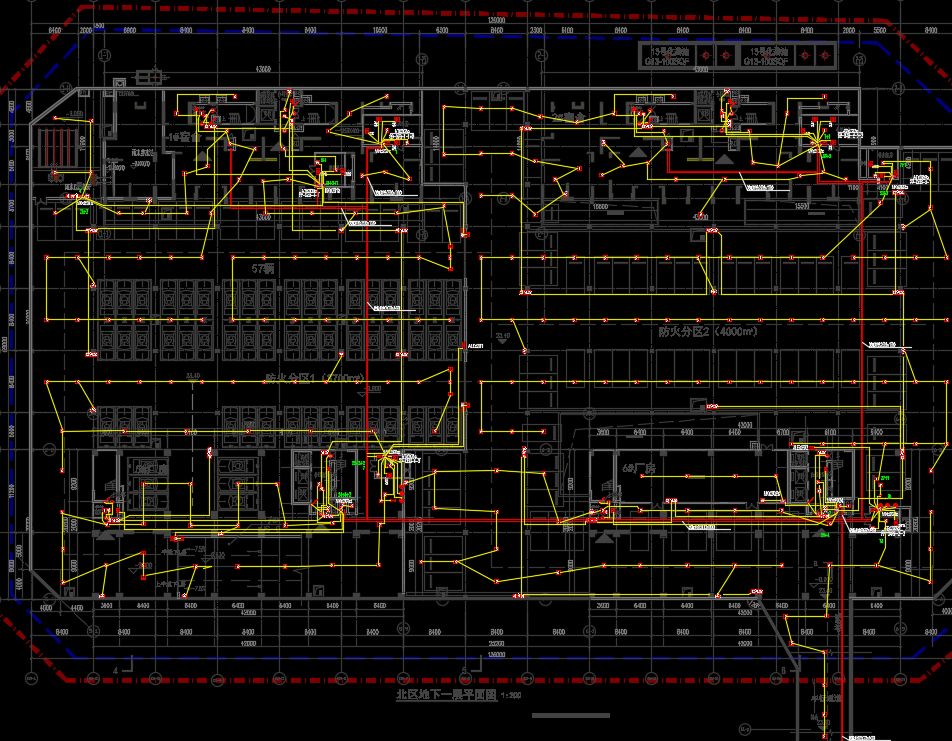

某大型产业园项目电气施工图纸,包括:10kV高压配电系统图、低压配电系统图、配电干线系统图、动力配电箱系统图、照明配电箱系统图、配电平面图、照明平面图、防雷平面图、接地平面图、照明配电箱控制原理图 、火灾自动报警平面图、高压系统图、控制原理图等
资料截图
  • 某大型产业园项目电气施工图纸
  • 某大型产业园项目电气施工图纸
  • 某大型产业园项目电气施工图纸
  • 某大型产业园项目电气施工图纸
