XX医院城南院区项目总建筑面积149966.41平方米，其中地上119578.38平方米,地下30388.03平方米。床位数1000张,日门诊量3000人次。包含子项：门诊医技综合楼、病房楼、康复楼、污水处理、锅炉房、液氧站、全科医师培训基地后勤综合楼、连廊、地下工程。消防控制室设在病房楼1层、消防水箱设在病房楼屋顶，信息互备机房、电话机房、手机信号放大机房、汇聚机房、低压配电房、总变配电所、柴油发电机房设在-2层。
本子项工程为门诊医技综合楼，共5层，属多层建筑，耐火等级为一级，建筑高度20.4,建筑面积30083.28平方米。
设计包括以下内容
1) 10/0.4kV变、配电系统
2) 正常照明、应急照明配电系统
3) 动力及应急动力配电系统
4) 电气安全、防雷接地系统
电源设计分界点：
由城市电网引入本工程10kV总配变电所的双重10kV电源电缆线路属于城市供电部门负责，不包括在本设计范围内。本设计提供线路进入本工程建设红线范围内的路径。电源分界点为住院楼区域地下二层总配变电所10kV进线柜真空断路器上端头。

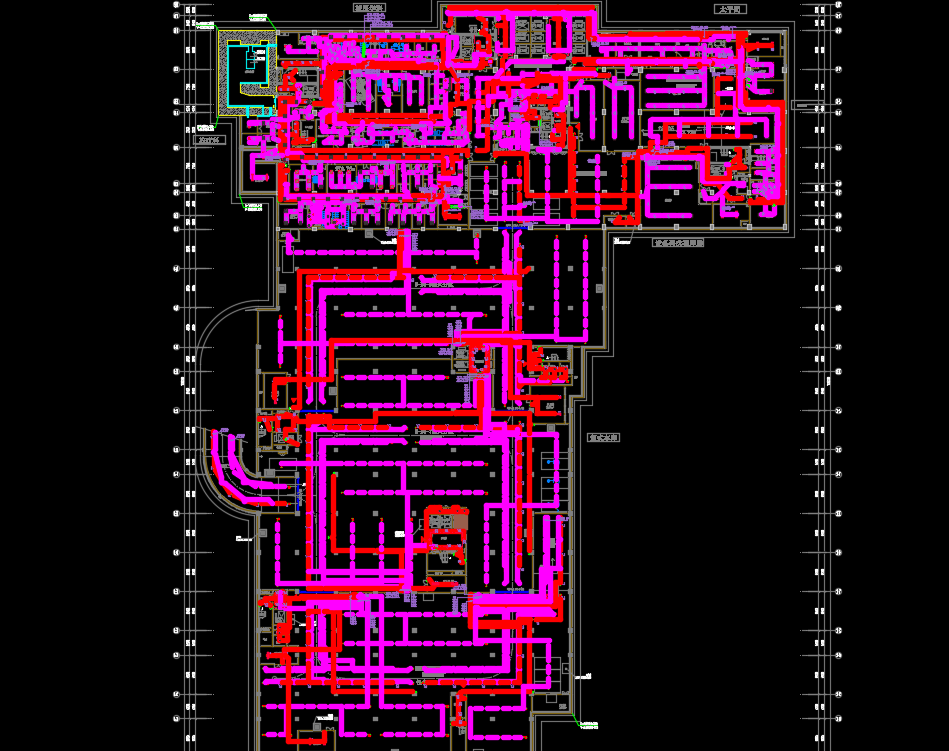

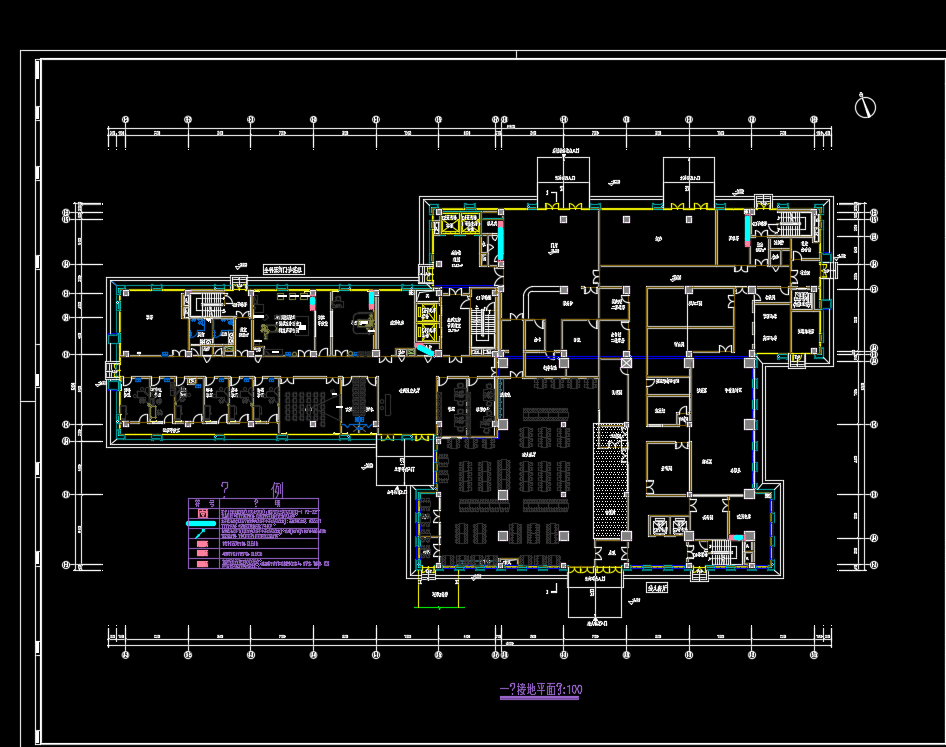

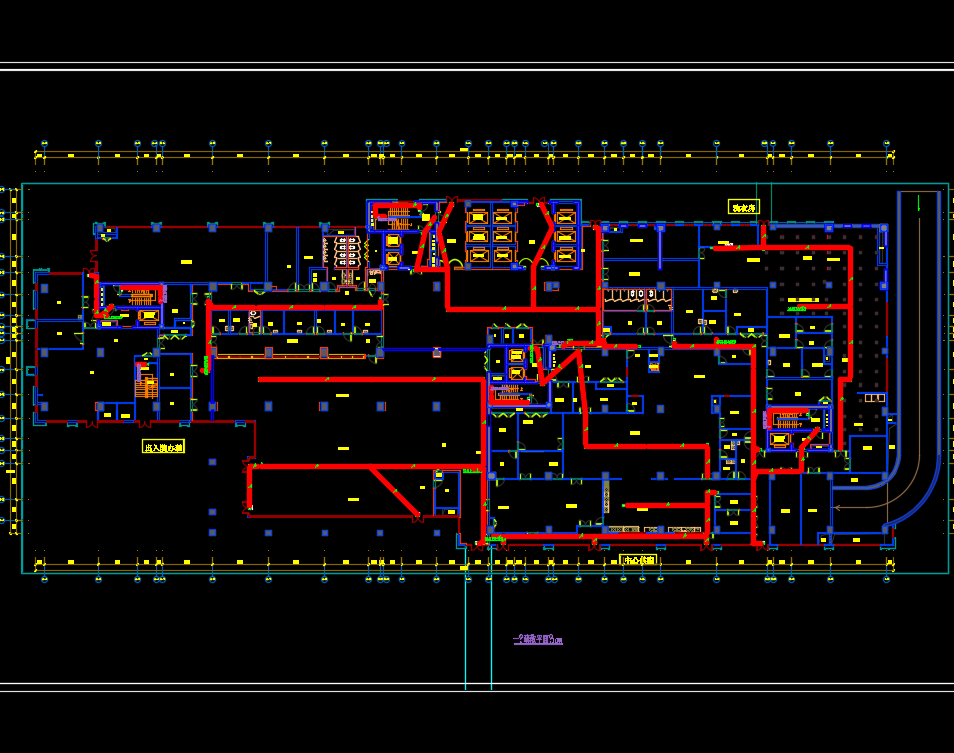

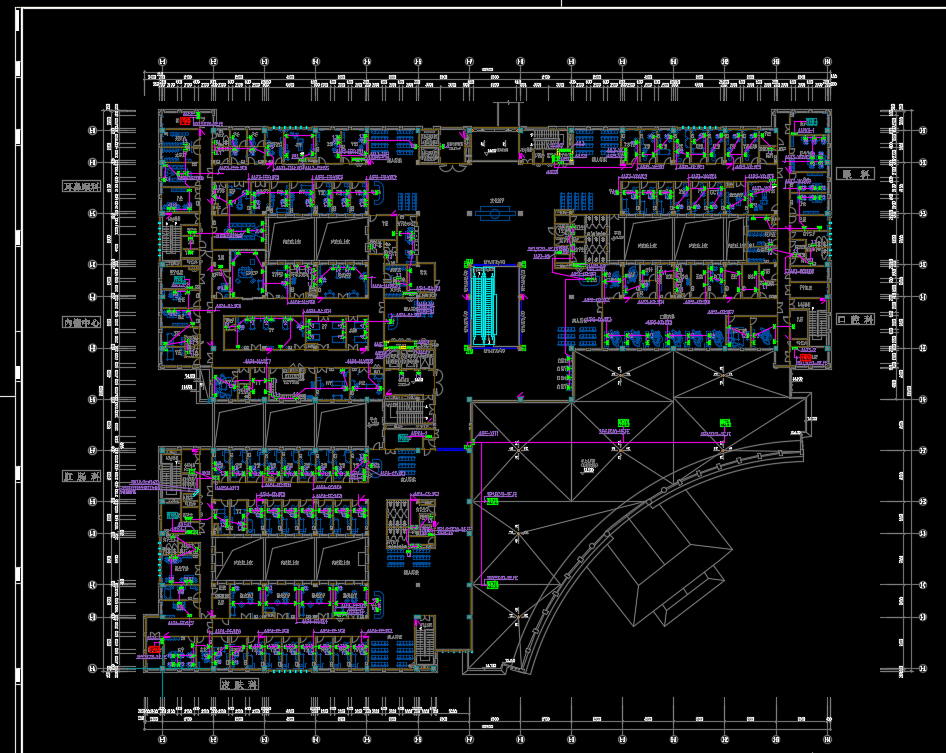

14万平中医院电气施工图纸，包括：总平面图、疏散平面图、插座平面图、干线平面图、接地平面图、空调平面图、配电系统图、照明平面图、防雷平面图、接地平面图等
