本工程名为XX博物馆二期（游客接待中心），项目地点位于XX。地上5层，地下2层，总建筑面积6691.36m2，其中地上建筑面积4729.16m2，地下建筑面积1962.2m2，建筑高度31.6m；本工程为二类高层公共建筑，地下两层为车库及设备房，车库IV类汽车库，为小型车库。为框架结构。
三、设计范围
1.本工程的设计包括红线内的以下电气设计：220V/380V低压配电系统、建筑物防雷系统、接地系统及安全措施、火灾自动报警及联动系统、电气火灾报警系统，10/0.4KV变配电系统。消防设备电源状态监控系统,防火门监控系统。
2.大厅、电梯厅等部位仅设置应急照明，待装修方案确定后再进行照明二次设计。
3.（1）室外景观照明、泛光照明、广告照明等由专业公司设计，本设计仅预留电源。
（2）有特殊设备的场所，本设计仅预留配电箱并注明用电量。电梯井道内的动力、照明由电梯公司设计安装。
（3）有装修要求的场所，由装修设计单位负责进行相应照明平面和配电系统的设计，本设计将电源引至配电箱，预留电量。
（4）给排水、空调通风专业的自带控制设备仅提供电源设计，控制箱至设备的线路由厂家负责。
（5）视频安防监视、综合布线、电梯五方通话、设备监控等弱电系统深化设计（包括系统设备、器件的选型、安装等内容）由建设单位另行委托，本设计预留线缆路由；安防监控室、电信设备间及弱电中心机房前端设备扩展及接口设计。

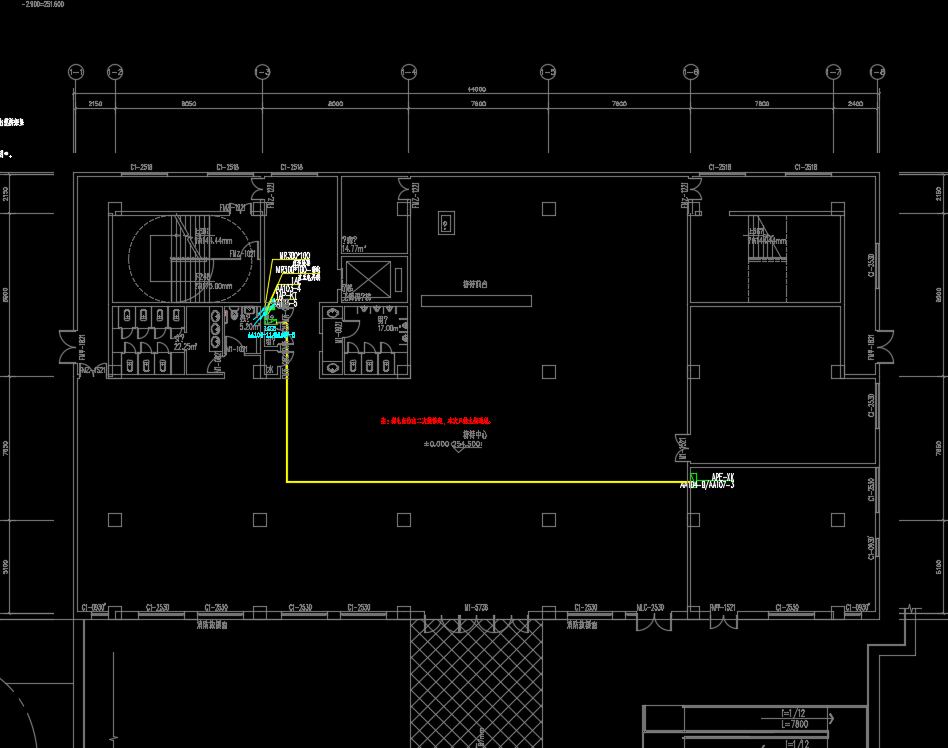

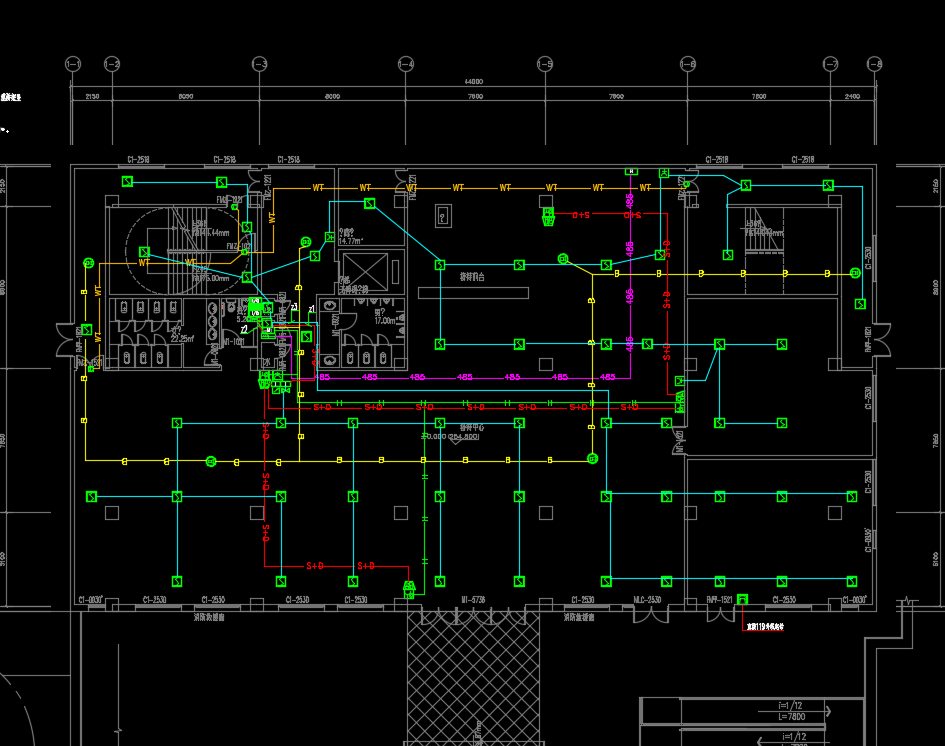

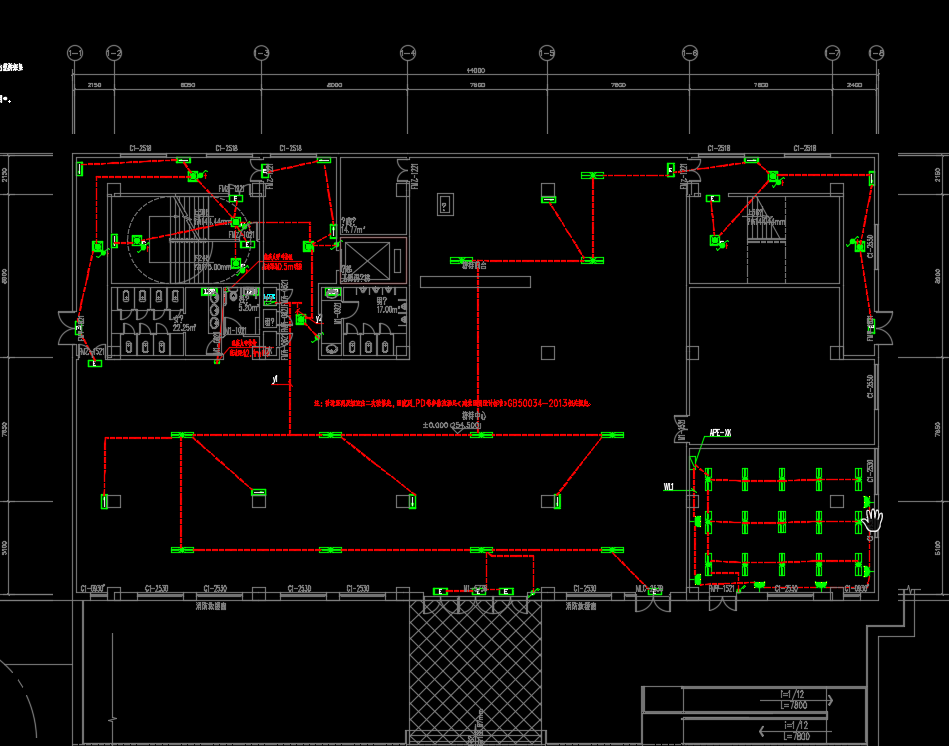

五层框架结构游客接待中心电气施工图纸，包括：高压系统图、柴油发电机低压系统图、专变T1低压系统图、竖向配电干线系统图、消防电源监控系统图、电气火灾监控系统图及广播图、火灾报警控制系统图、配电箱系统图、照明平面图、强弱电走线平面图、火灾报警平面图、屋顶防雷平面图、基础接地平面图等
