本项目由1#楼办公及艺术酒店、2#楼星级酒店、裙楼商业及地下车库和设备房组成。各部分的功能为：
1#楼办公及艺术酒店：地下八层（包含吊一、吊二层)地上四十三层，地下八层为车库和设备房，地上一层至三十三层为办公楼（十七层为艺术酒店大堂），三十四至四十三层为艺术酒店客房，地面高度约为195.55米；
2#楼星级酒店：地下八层（包含吊一、吊二层)地上二十三层，地下六层为车库和设备房，地上一~三层为酒店餐厅、厨房、会议室，四层至二十三层为酒店客房，，地面高度为87.5米；裙楼及吊层商业：地下四层商业地上一层，地下六层为车库用房；地下车库：地下六层地上吊两层，均为地下车库和设备房；
本项目总用地面积为20904㎡，总建筑面积为204946.34㎡，地上建筑面积为122990.75㎡，地下建筑面积为81955.59㎡。地下车库为Ⅰ类汽车库，1#楼办公及艺术酒店为超过100米的超高层公共建筑、2#楼星级酒店为高度不超过100米的一类高层公共建筑。
本次设计部分概况：
本次施工图设计为2#楼星级酒店地上部分：地上一层至三层为酒店大堂、西餐厅、厨房、会议室等，四至二十三层为星级酒店客房，地面高度约为87.5米,为一类高层建筑。
在吊一层设置独立的星级酒店配电房，一座消防控制室及一座智能化机房、吊二层设置独立的柴油发电机房。
设计范围：
本设计包括建设红线内的以下内容：
10/0.4kV变配电所(说明及图纸详供电分册)；
配电系统、照明系统；
防雷保护、安全措施及接地系统；
电气火灾监控系统。
本设计不包括内容：
10kV进线属城市供电部门负责范围，不在本设计范围内，本设计只提供此线路进入本工程建设红线内的路径。电源分界点为本工程变电所内10kV高压电源进线柜进线开关。
环境照明、夜景灯饰照明等专项设计，由业主另行委托实施。本设计仅预留用电量。

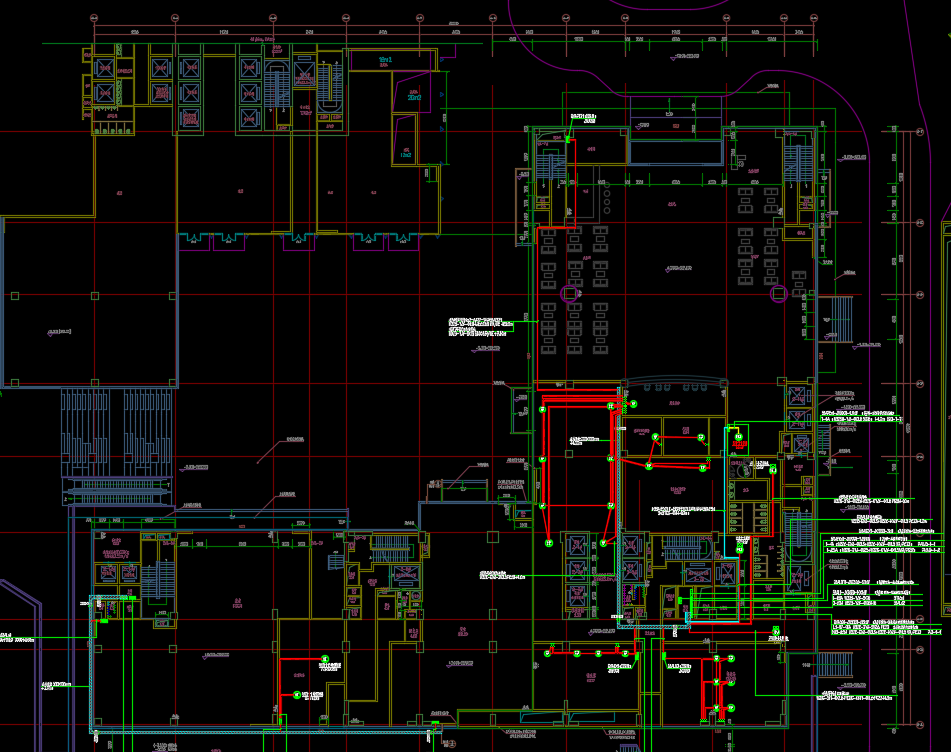

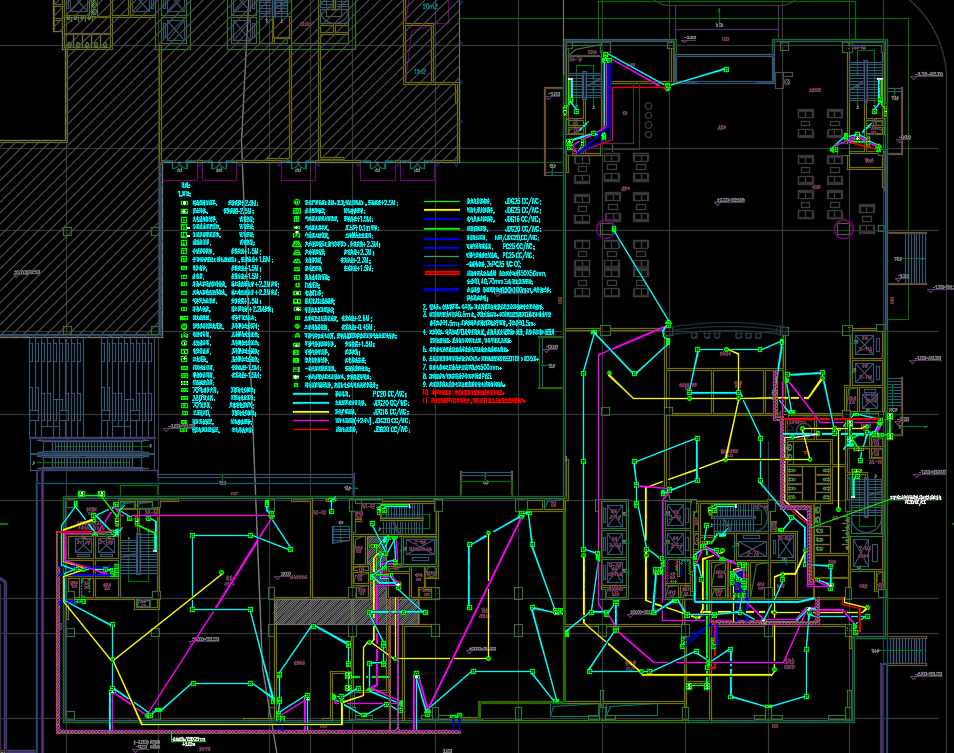

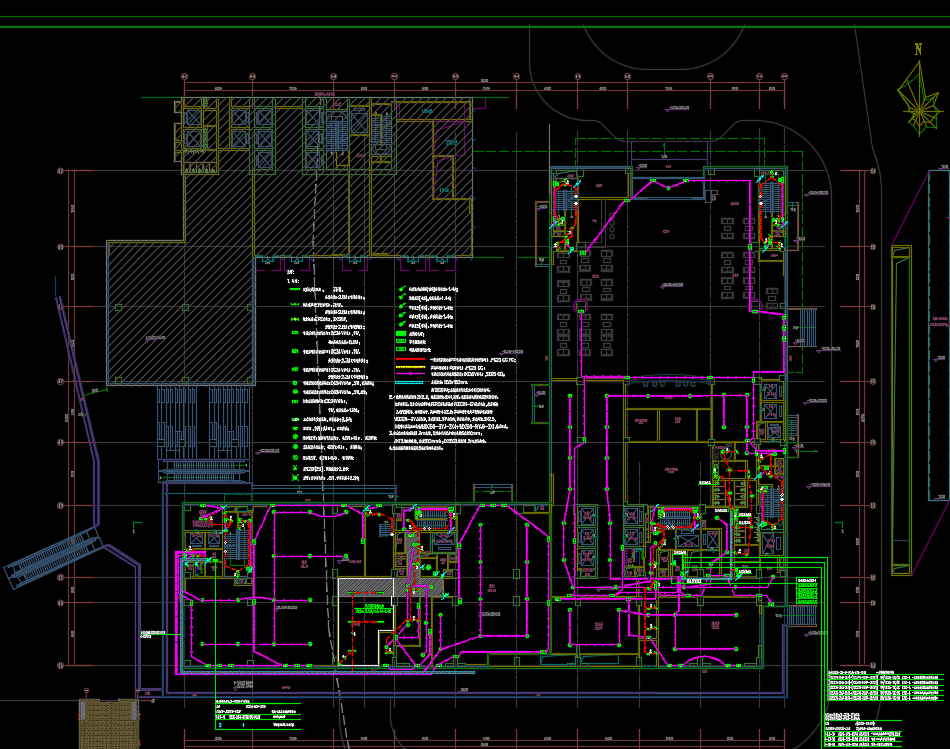

二十三层星级酒店电气施工图纸，包括：电气平面图、防雷布线图、干线系统图、配电箱系统图、弱电平面图、弱电系统图、照明平面图
