三层游泳馆及健身中心电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-05
  • 资料类型:RAR
  • 资料大小:53.2 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层游泳馆及健身中心电气施工图纸
本工程为XX体育健身中心,建设总用地面积30913平方米,包括主体育馆,游泳馆,车库。总建筑面积为14497.09平方米。其中主体育区3997.4平方米,游泳馆区3380.88平方米,地下停车库7118.8平方米,地上3层公共建筑,地上建筑总高度16.1米。总计容建筑面积7378.28平方米,容积率0.24,建筑占地面积4345.4平方米,建筑密度14.06%,绿地率40.00%。停车位328辆,其中室外99辆,室内229辆。主要建筑类型为:主体育馆和游泳馆为多层公共建筑;体育建筑等级:丙级;车库属Ⅱ类地下停车库。
本次设计为总平面图所表示红线范围内部分的电气设计。
设计范围:
(1)主体育馆的供配电系统、照明系统、动力配电系统、防雷接地系统。
(2)主体育馆的消防报警及联动控制系统、消防设备电源监控系统图。
(3)智能化设计由专业公司另行设计不在此次设计范围内。球场普通照明需由业主另行委托设备专业厂家设计。
本工程拟设置的电气系统:0.4kV配电系统,消防报警及联动控制系统,防火门监控系统图。
室外电力及弱电线路敷设:
1).室外电力线路采用氯化聚氯乙烯(PVC-C)管敷设。消防和弱电线路采用聚乙烯(PVC-C)管或(PVC-C)多孔一体管。管材必须符合《埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管》和《埋地通信用多孔一体塑料管材第2部分(QB/T 2667.2一2004)的要求。
2).电缆穿保护管作法详08D800-7-7页,31~35页。
3).电缆管孔数量根据实际需要确定,并应根据发展预留备用管孔;备用管孔不小于实际需要管孔数的10%。
4).管孔的内径不小于电缆外径的1.5倍,控制电缆的管孔内径不小于75mm。
5).管安装时,应有倾向检查井侧不小于0.5%的排水坡度。
6).管顶部距地面不小于1m,位于人行道下面的排管距地面不小于0.7m;
7).管沟底部应垫平夯实,并应铺设不少于100mm厚的混凝土垫层。
8).当在线路转角、分支或变更敷设方式时,应设电缆检查井,在直线段上应设置一定数量的电缆检查井。本工程均为C型检查井。
9、防雷接地:沿管敷设方向通长敷设40x4的热镀锌扁钢接地线,在接地线(PE干线)首端、末端、分支点及每隔20米处打一根接地桩(采用热镀锌角钢50x5x2500)。所有接地装置连接处需焊接牢固,焊接处用沥青做防腐处理。
三层游泳馆及健身中心电气施工图纸,包括:大样图、10kV配电系统图、低压配电系统图、配电干线图、配电箱接线图、监控系统图、报警系统图、火灾自动报警及消防联动控制系统图、照明平面图、配电干线平面图、电气平面图、防雷平面图、接地平面图、报警平面图、报警干线平面图等
资料截图

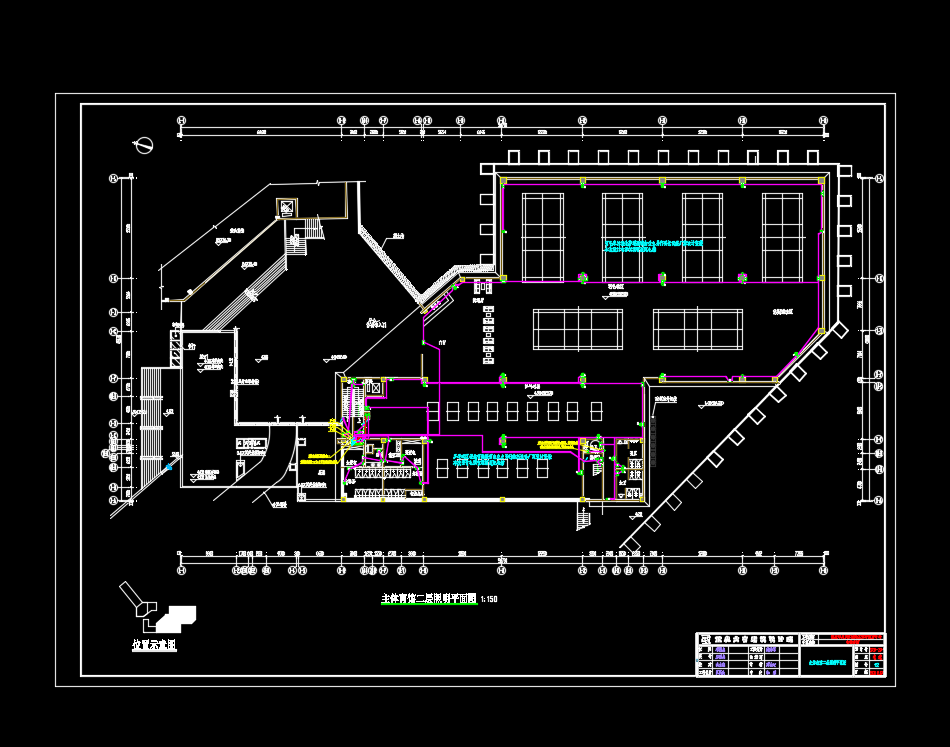

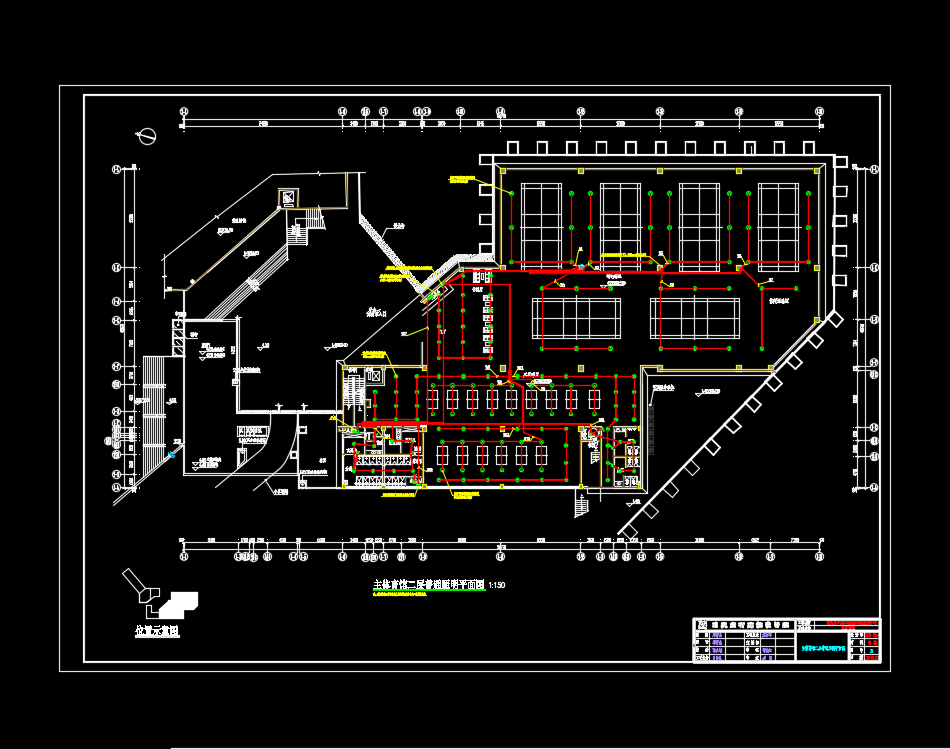

  • 三层游泳馆及健身中心电气施工图纸
