医院门诊楼地下室人防电气施工图纸(含PDF版)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-08
  • 资料类型:RAR
  • 资料大小:68.1 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
医院门诊楼地下室人防电气施工图纸(含PDF版)
本工程平时功能为汽车库和设备用房,人防区建筑面积共计6638平方米,共掩蔽1600人,多余面积储备物资.
战时功能
第一防护单元:二等人员掩蔽所
第二防护单元:中心医院、战时区域电站
防护单元面积(m2)
第一防护单元:2139
第二防护单元:4499
掩蔽人员数量(人)
第一防护单元:1200
第二防护单元:400
防化等级
第一防护单元:丙级
第二防护单元:乙级
防护等级
第一防护单元:核6级常6级
第二防护单元:核5级常5级
战时动力照明
1.该人防地下室的照明灯具和线路应尽量满足平战两用功能,或临战前稍加改造,以减少平战转换时间.
2.为了满足战时要求,防护区内的灯具宜选用重量较轻的线吊或链吊灯具和卡口灯头.当室内净高较低或平时使用需要而选用吸顶灯时,应在临战时加装防掉落保护网.
3.战时照明的照度标准:战时值班室,控制室,配电室150Lx;出入口,发电机房100Lx;风机房,水泵间,滤毒室,除尘室,洗消间75Lx;人员掩蔽室,通道,盥洗室,厕所75Lx;物资库,车库50Lx.战时医用照明的照度标准:手术室、放射科治疗室为500Lx,诊查室、检验科、配方室、治疗室、医务办公室、急救室为 300Lx,候诊室、放射科诊断室、理疗室、分类厅、重症监护室为 200Lx,病房为 100Lx。

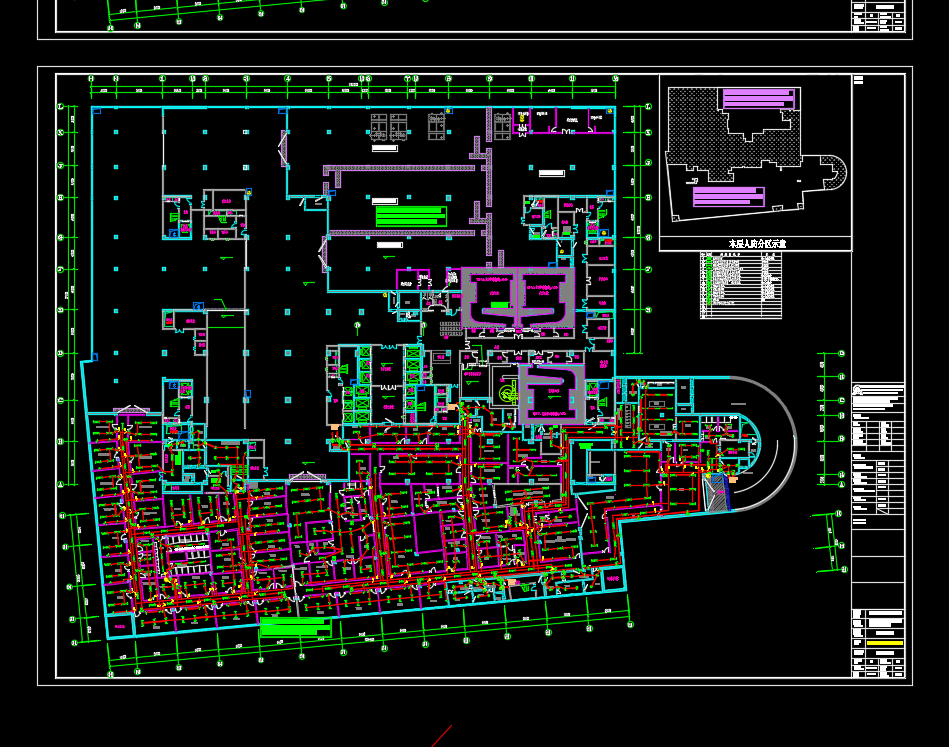

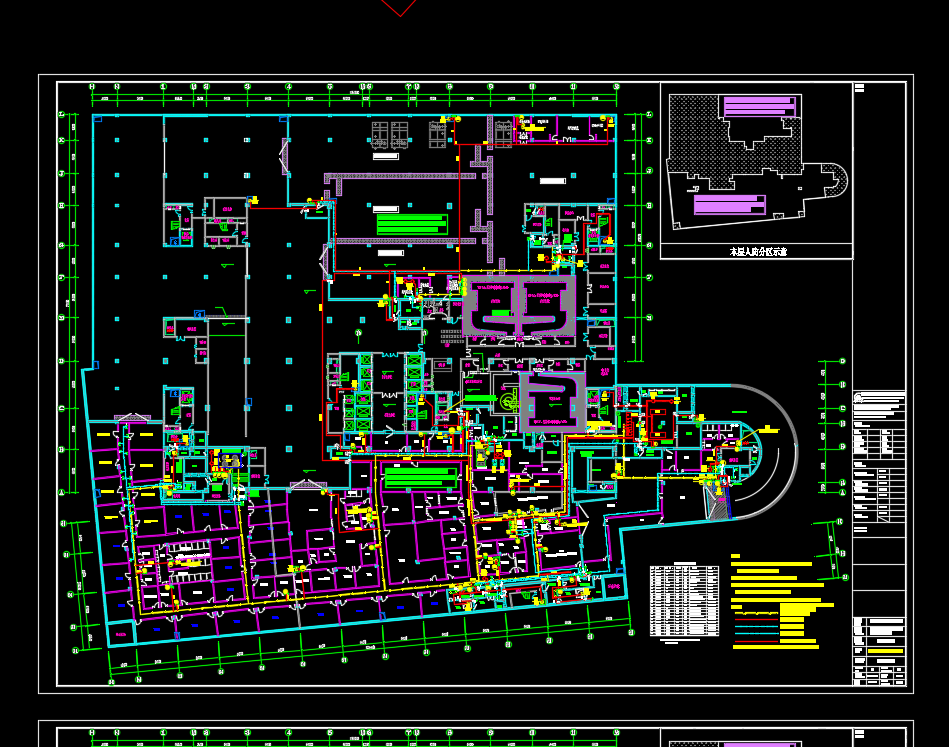

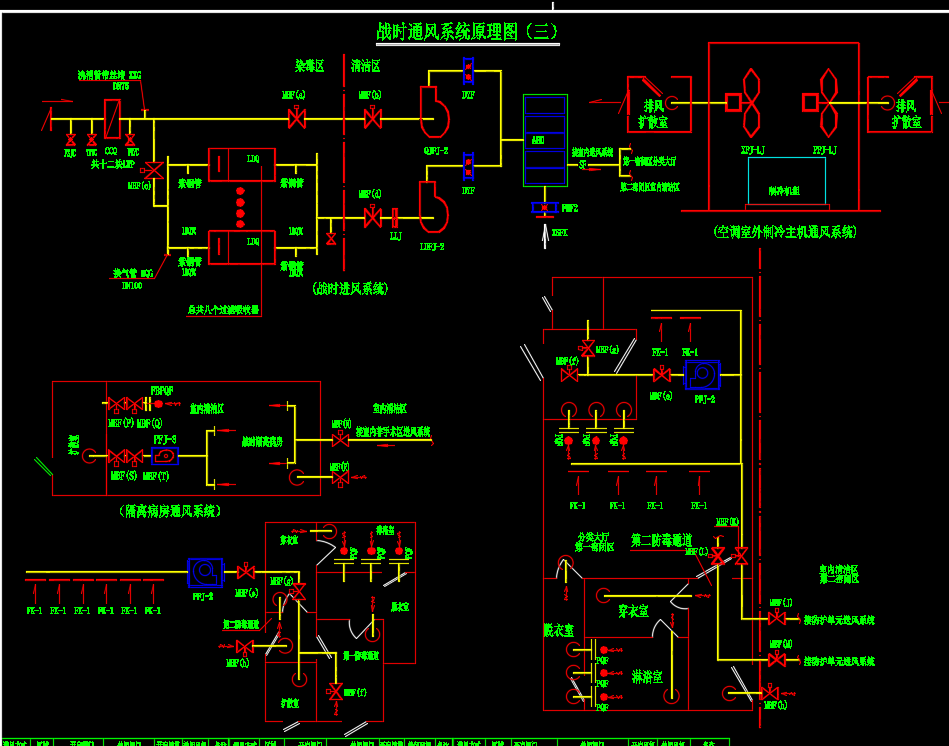

医院门诊楼地下室人防电气施工图纸,包括:低压配电系统图、配电接线图、配电平面图、通风系统原理图、进风控制箱电气图、排风控制箱电气图、通风方式控制系统原理图、空调水系统原理图、照明平面图等
资料截图
  • 医院门诊楼地下室人防电气施工图纸(含PDF版)
  • 医院门诊楼地下室人防电气施工图纸(含PDF版)
  • 医院门诊楼地下室人防电气施工图纸(含PDF版)
