本项目为XX幼儿园建设项目，地上三层，总建筑面积为3124平方米，建筑高度14.1米。
设计范围
低压配电系统；建筑物动力、照明配电系统；建筑物防雷、接地系统。
电视、电话、网络系统、门禁对讲系统、闭路电视监控系统等，由建设单位委托专业公司设计安装。
电力设计
1、电源电压为220/380V,TN-S系统,电源由室外变压器引入，电缆进户处穿钢管保护,保护管室外部分伸出散水外0.5米，埋深0.8米，进线处保护工作零线作重复接地及保护接地，此后，保护线与中性线相互绝缘，严格分开。
2.消防配电设备应设有明显标志，其配电线路当暗敷设时，应穿难燃型刚性塑料管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm；明敷设时，应穿金属管或封闭式金属桥架，并外涂防火涂料。消防线路与普通线路共金属桥架敷设时应选用中间带金属隔板型防火型桥架。
3.所有消防用电设备保护开关，在过载时只报警不跳闸，以保证供电可靠性。

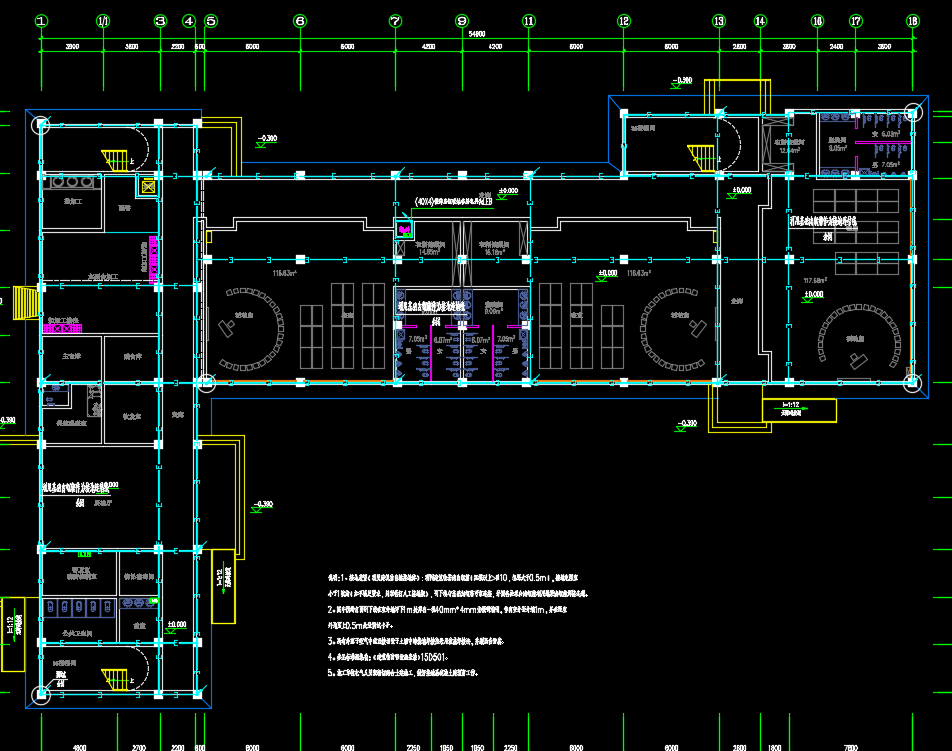

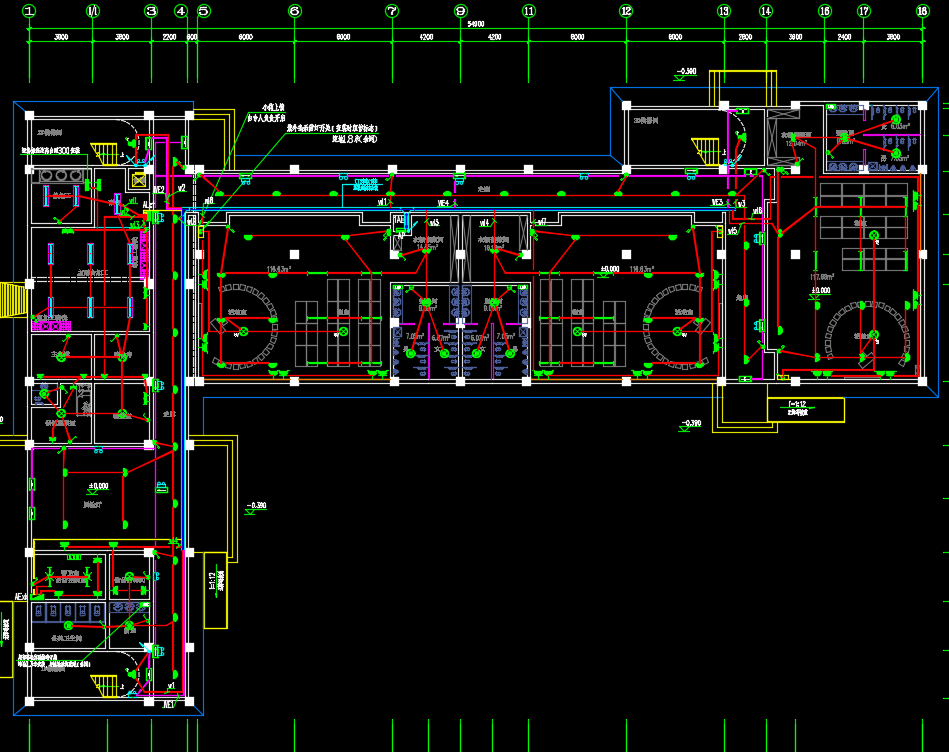

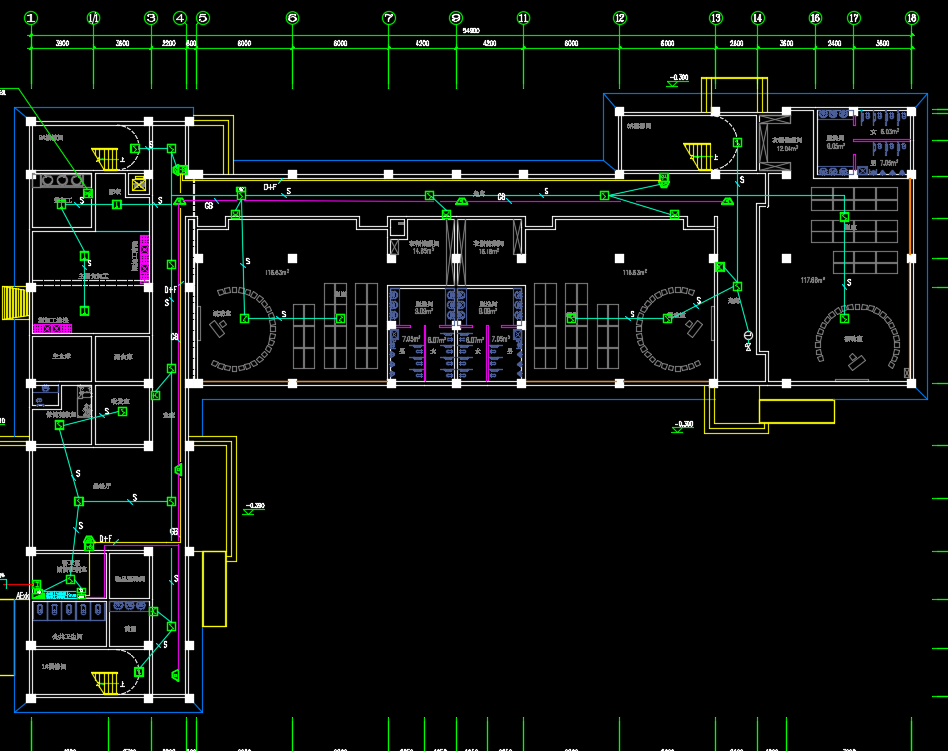

三层幼儿园电气施工图纸，包括：火灾自动报警系统图、配电系统图、电气平面图、消防平面图、防雷平面图、接地平面图
