本工程为XX厂技术改造项目-监打人员宿舍，位于XX。建筑总建筑面积为1725.60m2。现浇钢筋混凝土框架结构.耐火等级为二级，抗震设防烈度6度。地上3层，总建筑高度10.9m。无地下室。
设计范围
1.本设计包括配电系统、插座及照明系统、防雷接地系统、电气安全系统等。
2.需进行二次精装修设计的部分,由精装修设计单位根据甲方要求进行深化设计。
3.深化设计应选择符合国家相关规定的公司进行，各相关深化设计均应以设计院施工图作为设计依据，进行深化设计，如深化设计需要对本套图纸内容进行调整时，应与设计院及时联系，密切配合。
配电系统
1.由厂区变电所引来的低压电源埋地引入一层强电间的总配电柜，然后采用放射式为各照明及动力配电箱配电。
2.强电间低压总配电柜采用固定柜，电缆采用下进上出方式。
3.计量：本工程在低压侧主进开关处设置网络电能计量仪表，可通过通讯接口送至后台监控系统。
4.本工程配电箱如箱体高度在600mm以下，底边距地1.4m；600mm~800mm高的配电箱，底边距地1.2m；800mm~1000mm高的配电箱，底边距地1.0m；1000mm~1200mm高的配电箱，底边距地0.8m；高度在1200mm以上的配电箱，为落地式安装，室内下设50mm基础，室外下设300mm基础,且室外设备选用防雨型，防护等级不低于IP55。

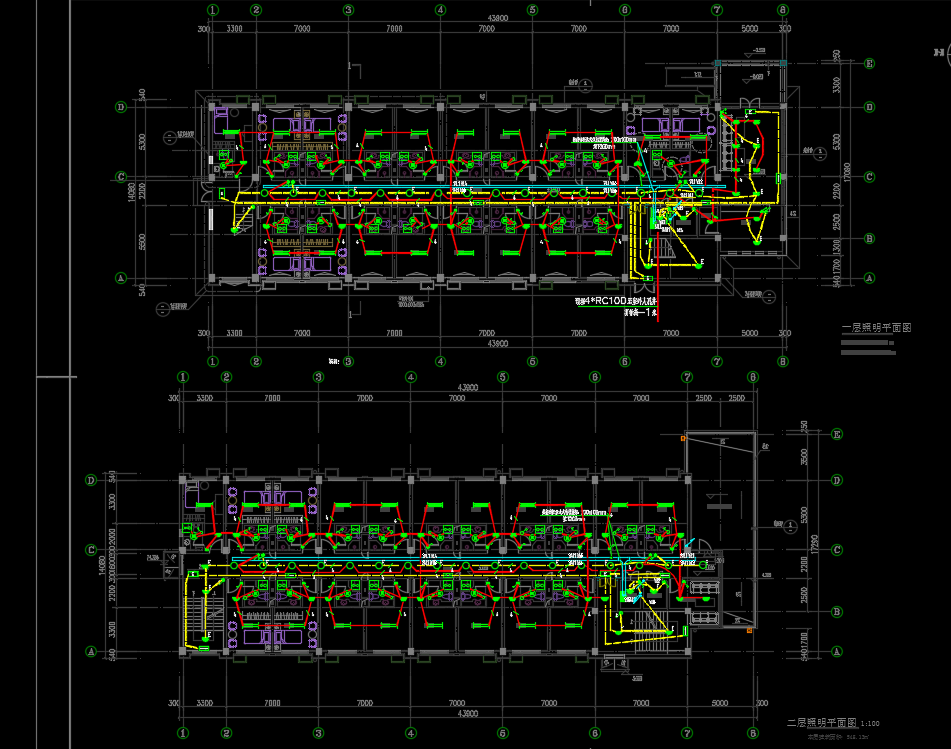

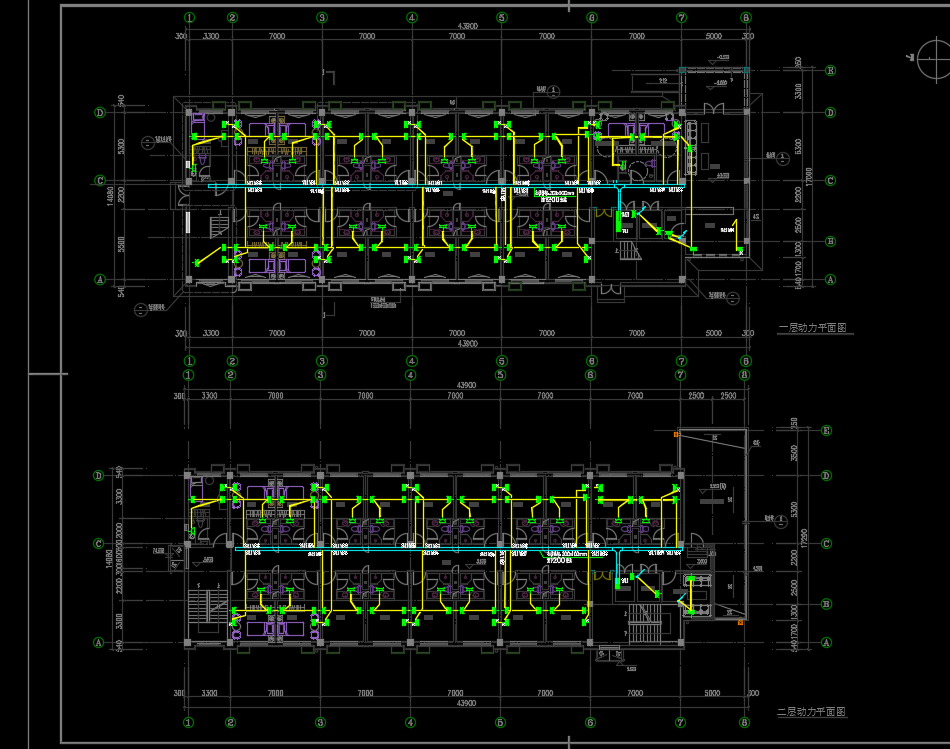

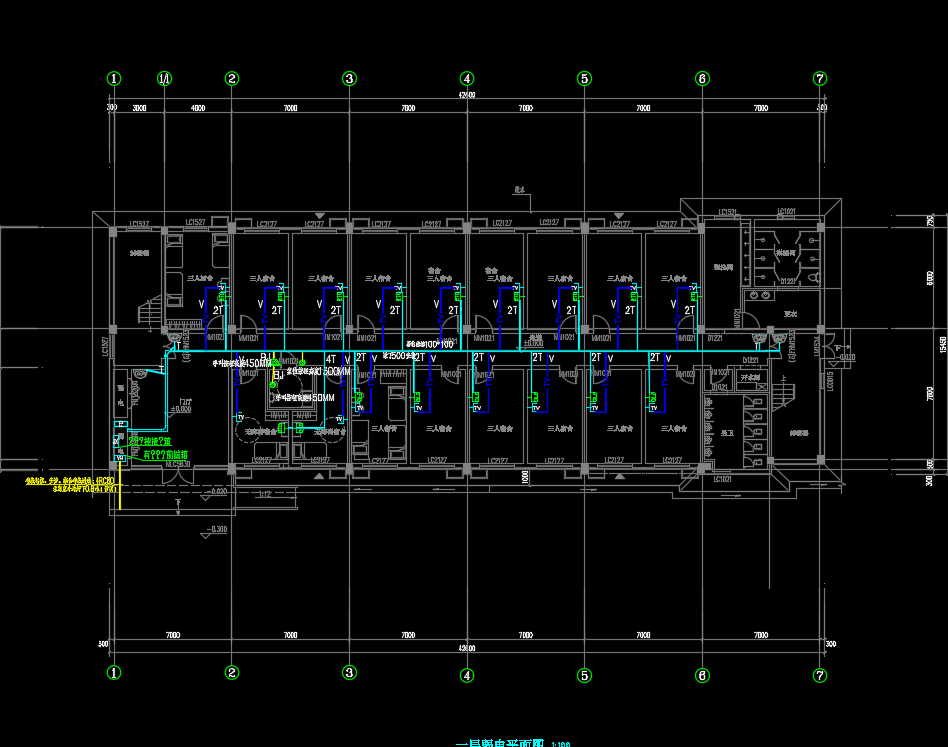

某厂房改造工程电气施工图纸，包括：配电系统图、照明平面图、动力平面图、防雷接地平面图、弱电系统图、弱电平面图、自控平面图等
