某商业广场夜景照明施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-11
  • 资料类型:RAR
  • 资料大小:26.3 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某商业广场夜景照明施工图纸
设计范围
本照明工程包括照明灯具布置、照明配电及控制;不包含LED高清显示屏,LOGO及广告位电源。
配电系统
1.负荷等级:本工程景观照明用电负荷为三级,电压等级为380V/220V;
2.供电电源:电源引自建筑低压配电柜;
3.配电箱设置:泛光照明配电箱位置设置详见图纸,具体安装位置现场可根据实际情况调整。
4.计量:总配电箱内设计量,采用智能计量表(带RS485通讯接口),且计量表带远程抄表功能。
线路敷设
1.所有供电线路和控制线路必须按设计规范要求穿管(线槽)敷设,任何地方都不能出现裸导线的情况,更不能把供电线路和控制线路直接埋在地面和墙体内;
2.本工程照明干线及室内支线采用WDZC-YJY低烟无卤B级阻燃交联聚乙烯绝缘聚烯烃护套电力电缆,室外建筑支线采用-YJY低烟无卤阻燃交联聚乙烯绝缘聚烯烃护套电力电缆,低压线路采用WDZC-BYJ-450/750V铜芯无卤低烟阻燃交联聚乙烯绝缘电线;建筑干线及分支电缆穿厚壁JDG热镀锌钢管敷设;室内采用热锌钢管敷设。绿地景观部分支线回路穿厚壁PE管埋地敷设;过路、停车场内及建筑基础处穿热镀锌钢管保护,埋设深度大于1.0米。管线集中处采用不锈钢线槽(板厚按国标执行,表面喷塑),线槽内电缆的总截面(包括外护层)不应超过线槽内截面的40%,强、弱电电缆共槽时应用金属隔板隔离,电线、电缆在金属线槽内不应有接头;灯头线保护管户外穿防水可挠金属软管敷设;凡是暴露在建筑表面的管线均应喷涂与相邻构建物相近的颜色;
3.本工程建筑物内电气管线、线槽在穿越防火分区楼板、隔墙时,其空隙应采用相当于建筑构件耐火极限的不燃烧材料填塞密实。施工时管线出户需要穿墙或出屋顶时,应做好防水及密封,穿幕墙的地方需要提前与幕墙沟通配合,预留好安装条件;
4.沿建筑物表面或在支架上敷设的刚性塑料导管,宜在线路直线段部分每隔30m加装伸缩接头或其他温度补偿装置

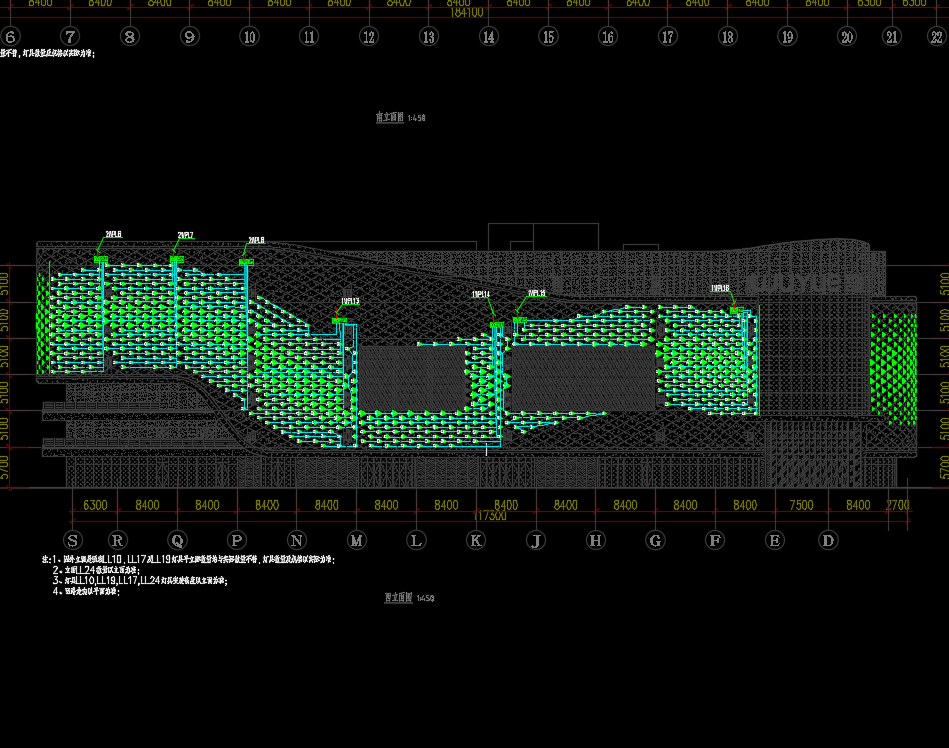

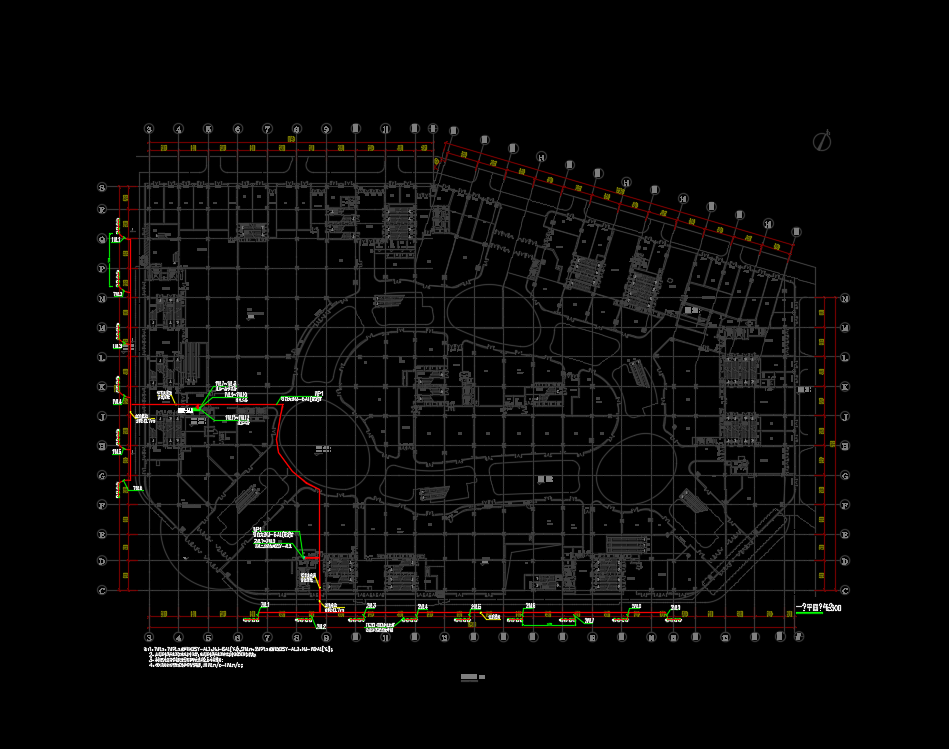

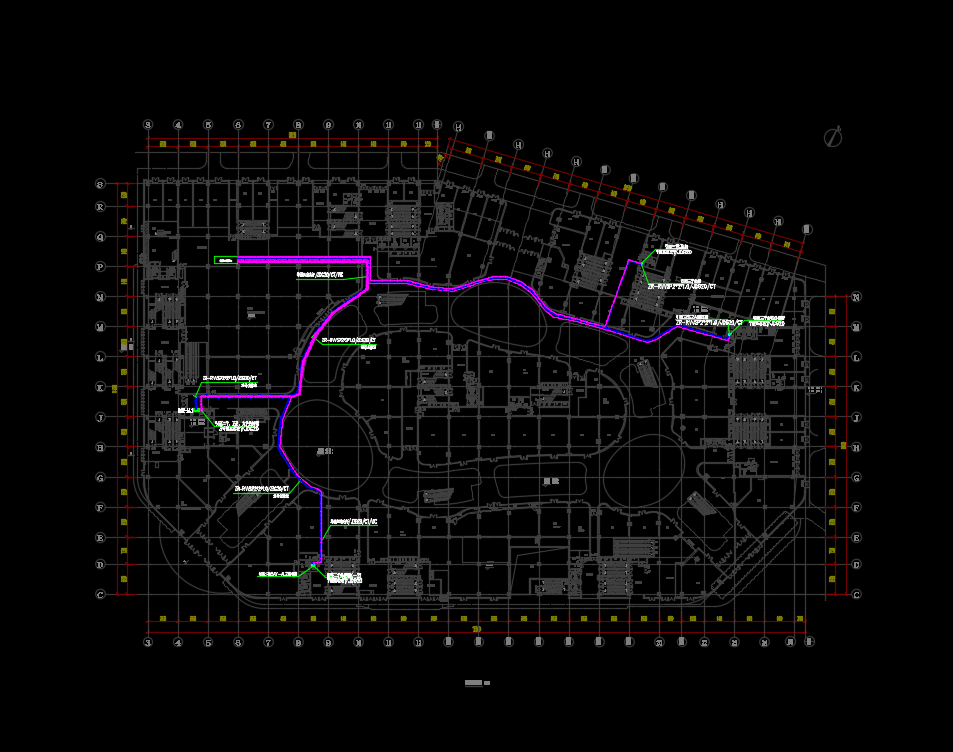

某商业广场夜景照明施工图纸,包括:系统图、低密度屏电气图、平面电气图、立面电气图、立面控制图、平面控制图、低密度屏立面控制图、灯具安装节点图等
