设计范围
本工程电气设计范围包括：照明系统设计、电力系统设计、电话及有线电视系统设计
电源
1、本工程用电负荷等级为三级，由一楼右侧原有配电房低压配电柜380/220V供电，管线入户处及各层配电箱进线处应配合土建预留穿墙套管。
2、导线在入户处做重复接地一次，接地电阻≤4Ω。
线路
1、所有配电箱、开关、插座均为暗装，卫生间热水器插座、灯具均为防溅型；
2、图中所有导线未标注者，均为BV-500V2.5mm2铜芯绝缘线，穿相应规格的PVC套管，穿2-3根，使用PVC15套管，穿4-6根，使用PVC20套管，超过部分按上述规格分管敷设；
3、保护接地形式采用TN-S系统，PE线在进户处重复接地，总配电箱以下，PE线和N线严格分开。
4、本工程电气接地与防雷接地共用接地体，接地接地电阻≤4Ω，若实测电阻满足不了要求时，须补打人工接地体。

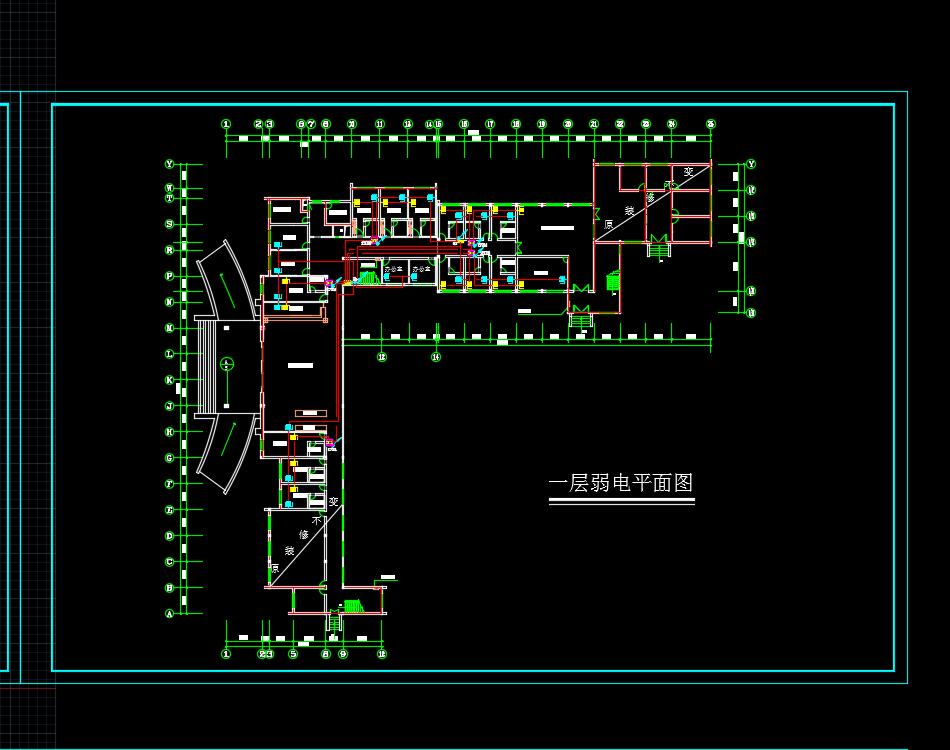

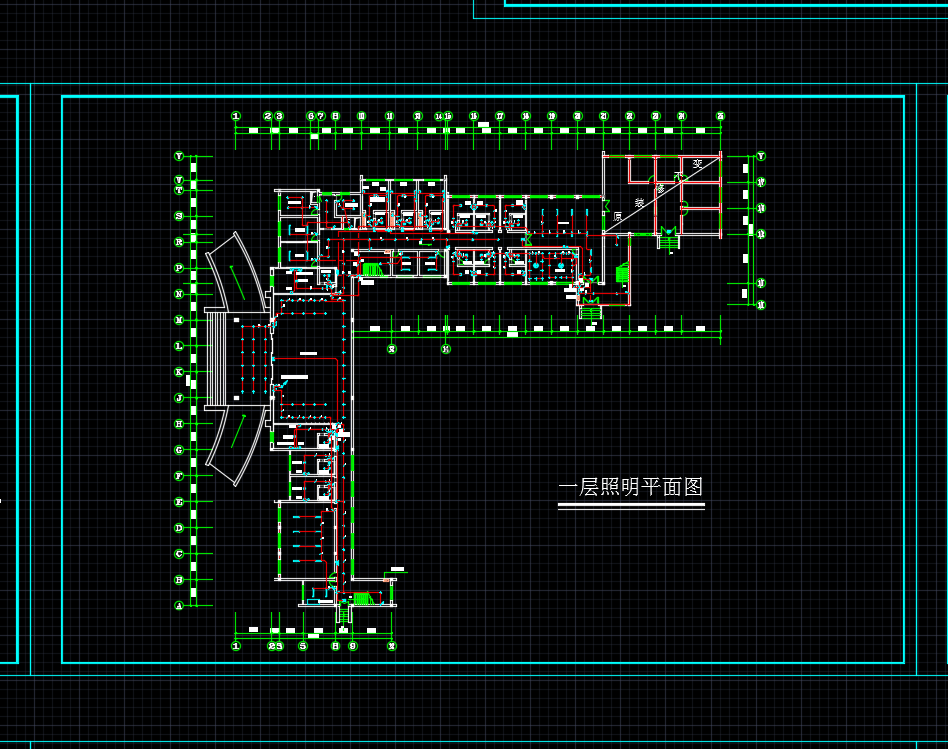

两层综合楼室内装修电气施工图纸，包括：照明平面图、电力平面图、弱电平面图、配电系统图、电话系统图、有线电视系统图
