本工程为《XX鸡尾酒生产项目》-主厂房，三层工业建筑。
设计范围及内容
本工程设计有一下系统:
变、配电系统；动力配电系统；照明配电系统；建筑物防雷、接地系统。
电力配电系统
1、本工程变配电室设变压器3台，2000kVA/台，10±2x2.5%/0.4kV，为厂区内所有建筑提供正常电源。
2、二级负荷备用电源引自柴油发电机，消防泵、排烟风机及防火卷帘采用双电源供电，自动切换。
应急照明由EPS供电，消防火警系统则由市电和柴油发电机供电。
线路敷设
1、动力配线采用ZA-YJV-0.6/1kV阻燃铜芯交联聚乙烯电力电缆，部分采用密集型母线；应急照明、火灾报警系统、消防设备配线采用ZAN-YJV-0.6/1kV阻燃耐火型铜芯交联聚乙烯电力电缆或ZBN-BV-450/750V阻燃耐火型铜芯导线穿金属管敷设。电缆均沿桥架敷设，出桥架后穿热镀锌钢管保护，洁净区采用不锈钢钢管。
防雷
1、本建筑物年预计雷击次数为0.3541次/a，按第二类防雷建筑设计。建筑的防雷装置满足防击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
2、接闪器：钢结构建筑利用0.6mm的钢屋面作为接闪器，屋面金属板应无绝缘被覆层。混凝土框架结构在屋顶采用∅10热镀锌圆钢作避雷带，屋顶避雷连接线网格不大于10mx10m或12mx18m。
3、引下线：钢结构建筑利用钢柱做为引下线。混凝土框架结构建筑利用建筑物钢筋混凝土柱子内两根Φ16以上主筋通长焊接作为引下线。间距不大于25m（三类防雷）和18m（二类防雷），引下线上端与避雷带或接闪器焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。外墙引下线在室外地面下1m处引出与室外接地线焊接。
4、接地极：接地极为建筑物基础底板轴线上的上下两层主筋中的两根通长焊接、绑扎形成的基础接地网组成。室外人工接地极距建筑物大于5m，距室外地面1m。用-40X4热镀锌扁钢连接成水平接地装置，垂直接地极为∠50x5镀锌角钢，长2.5m，每5m设一根。室外接地凡焊接处均应刷沥青防腐。
5、建筑物四角的外墙引下线在距室外地面上0.5m处设测试卡子。
6、凡突出屋面的所有金属构件，如:金属通风管、屋顶风机、金属屋面等均应与避雷带可靠焊接。接地与安全措施
1、本工程0.4kV配电系统接地型式为TN-S系统。
2、本工程采用联合接地方式，电气/信息设备的功能性接地，保护性接地与建筑物防雷接地采用公用的接地系统，接地电阻不大于1欧姆。
3、下列电气装置的外露可导电部分均应接地：
电机、电器、手持式及移动式电器；
配电设备、配电屏与控制屏的框架；
电缆的金属外皮和电力电缆的金属保护导管、接线盒及终端盒；
建筑电气设备的基础金属构架；
Ⅰ类照明灯具的金属外壳。
4、金属电缆桥架、强弱电金属线槽及其支架全长需2处及以上与接地干线相连接。
5、在一层配电间设置总等电位连接端子板，并与下列导电部分联通：
进线配电箱的PE母排；
金属管道如给排水、热力、燃气等干管；
建筑物金属结构；建筑物接地装置。

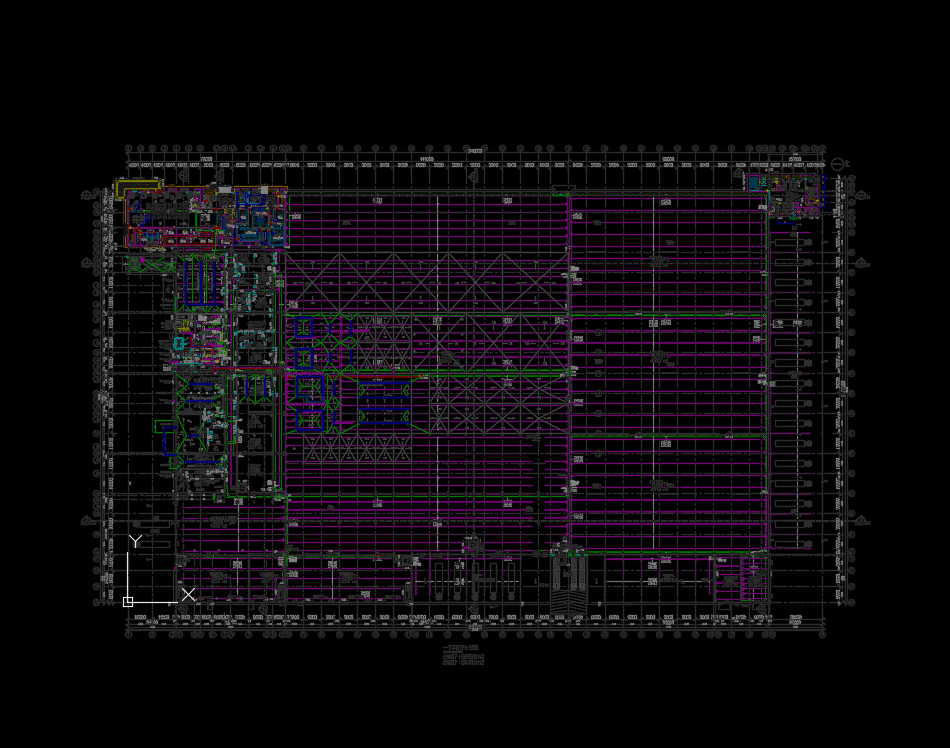

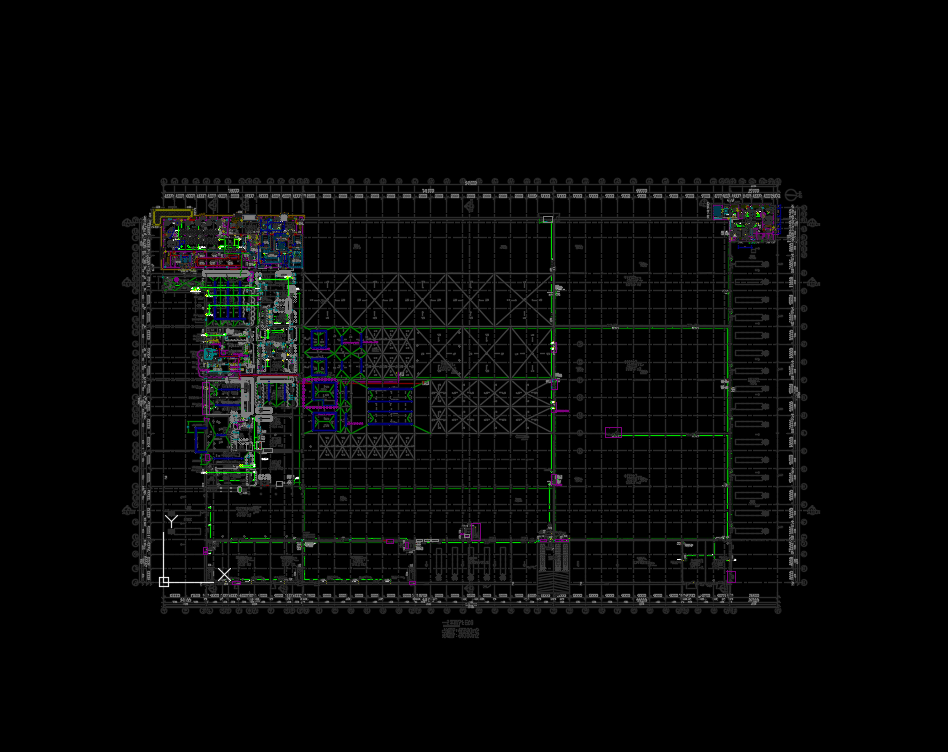

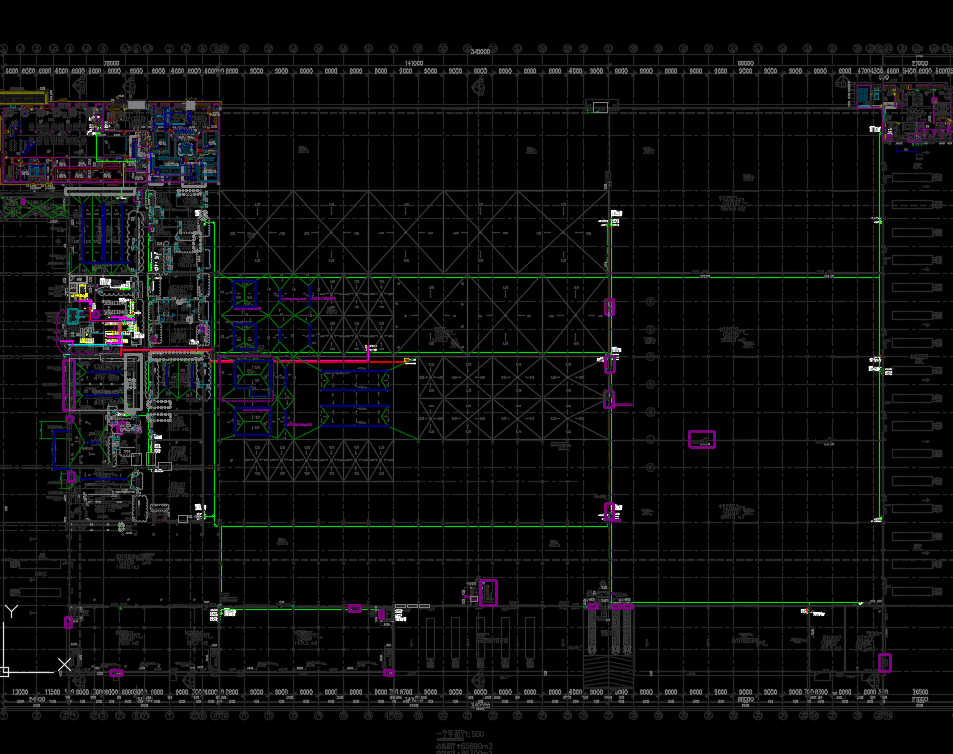

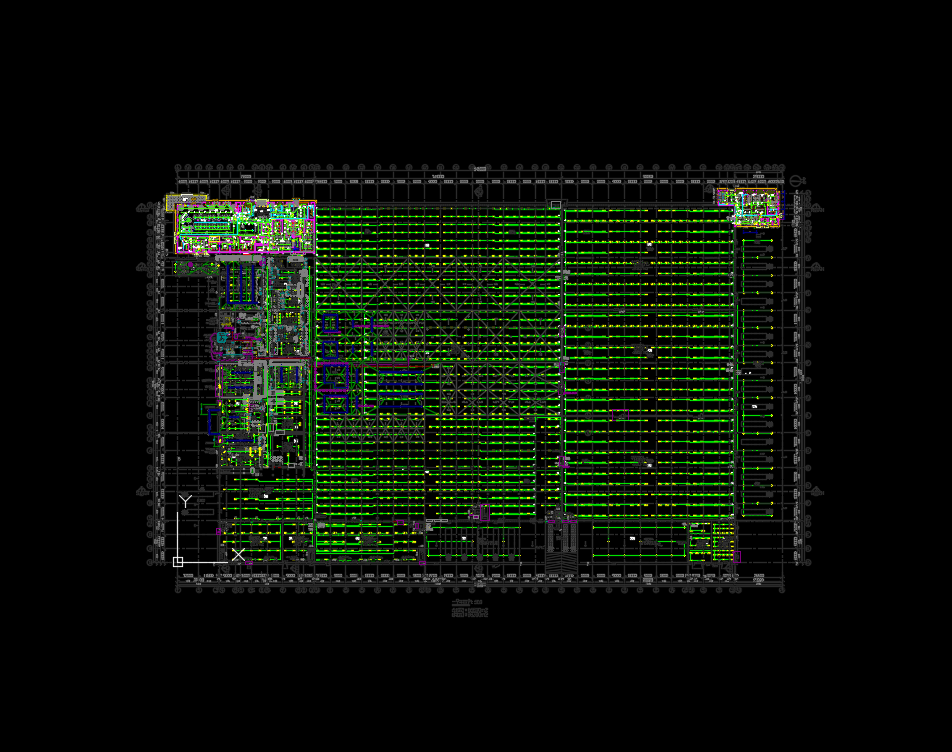

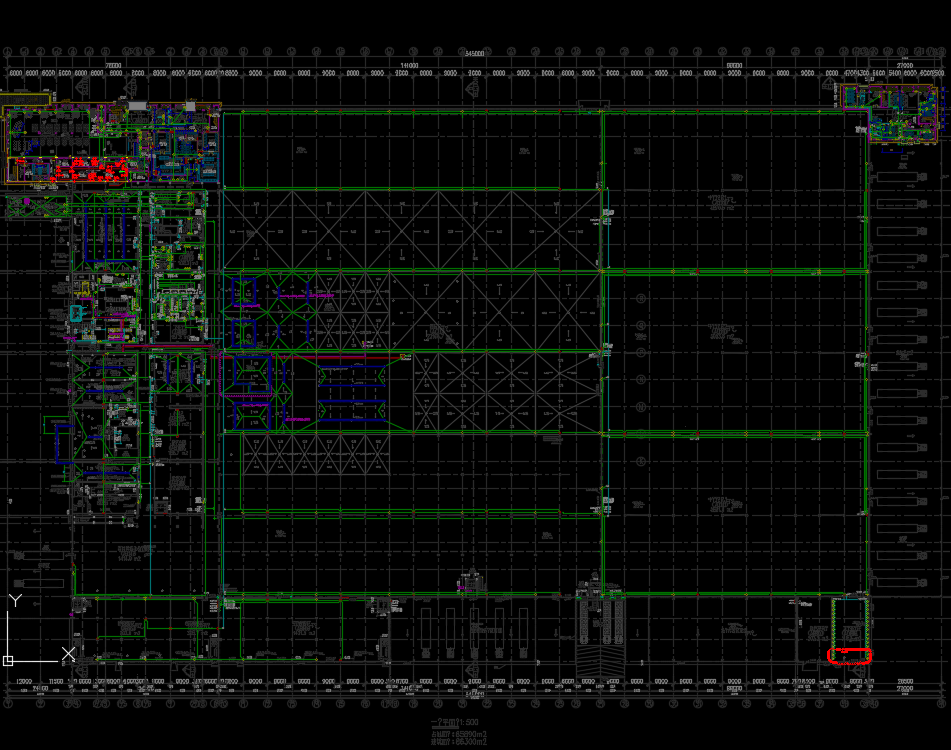

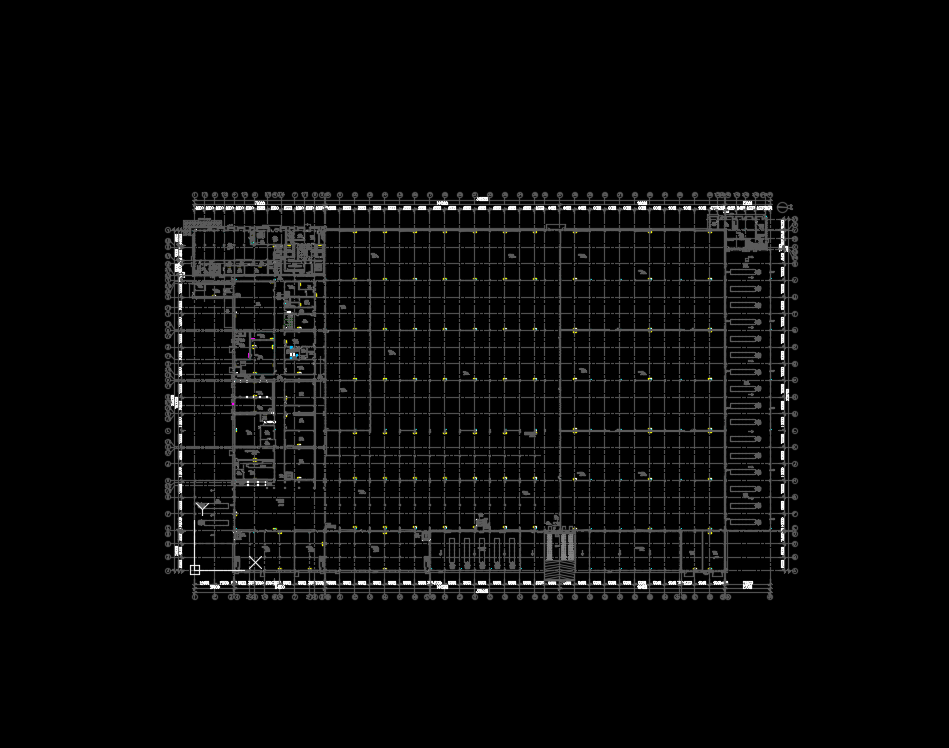

三层酒类制造工业厂房电气竣工图纸，包括：接地平面图、照明平面图、干线平面图、直流屏一次系统图、防雷平面图、应急照明平面图、电力平面图、插座平面图、桥架平面图、电力监控系统框架图、低电机控制原理图、配电系统图、动力平面图、插座系统图、低压系统图、动力系统图、高压系统图、照明系统图、总盘系统图等
