四层框架结构教学楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-15
  • 资料类型:RAR
  • 资料大小:3.62 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层框架结构教学楼电气施工图纸
XX新建工程项目-教学楼;建设地点:XX;建筑面积:13339.65m2,其中地上建筑面积11591.38m2,地下室建筑面积1748.27m2。建筑层数:局部地下1层,地上4层。建筑高度:13.800米。建筑结构形式为框架结构,建筑结构的类别为乙类,使用年限为50年。
设计范围
1.本工程设计包括红线内的以下电气系统:
1)低压配电系统;
2)照明系统
3)建筑物防雷、接地系统及安全措施;
4)火灾自动报警系统、消防联动控制系统;
2、与其他专业设计的分工
1)弱电系统由智能化专业设计。
电缆、导线的选择及敷设
1、主电源室外进线采用铠装交联聚乙烯电缆直埋地敷设引入,埋深1m,总配电箱引至各层照明配电总箱采用无卤低烟阻燃交联聚乙烯电缆在竖井内穿200X100竖向桥架明敷设;非消防低压出线电缆选用WDZ-YJY-0.6/1.0kV铜芯阻燃交联聚乙烯绝缘聚乙烯护套电力电缆;消防干线电缆选用NG-A(BTLY)隔离型柔性矿物绝缘电缆;分支电缆选用WDZN-YJY-0.6/1.0kV铜芯耐火交联聚乙烯绝缘聚乙烯护套电力电缆。
2、非消防负荷电线选用WDZ-BYJ铜芯聚氯乙烯绝缘无护套电线;消防负荷电线选用WDZN-BYJ铜芯聚氯乙烯绝缘耐火电线。
3、双路电源线缆在同一桥架敷设时应用隔板分开。同一桥架内的消防线缆和非消防线缆应用隔板分开。配电线路在电井内采用桥架敷设,出桥架所有支线穿阻燃塑料管PC沿墙及楼板明(暗)敷。暗敷PVC管壁厚不小于2mm,暗敷钢管壁厚不小于1.5mm。

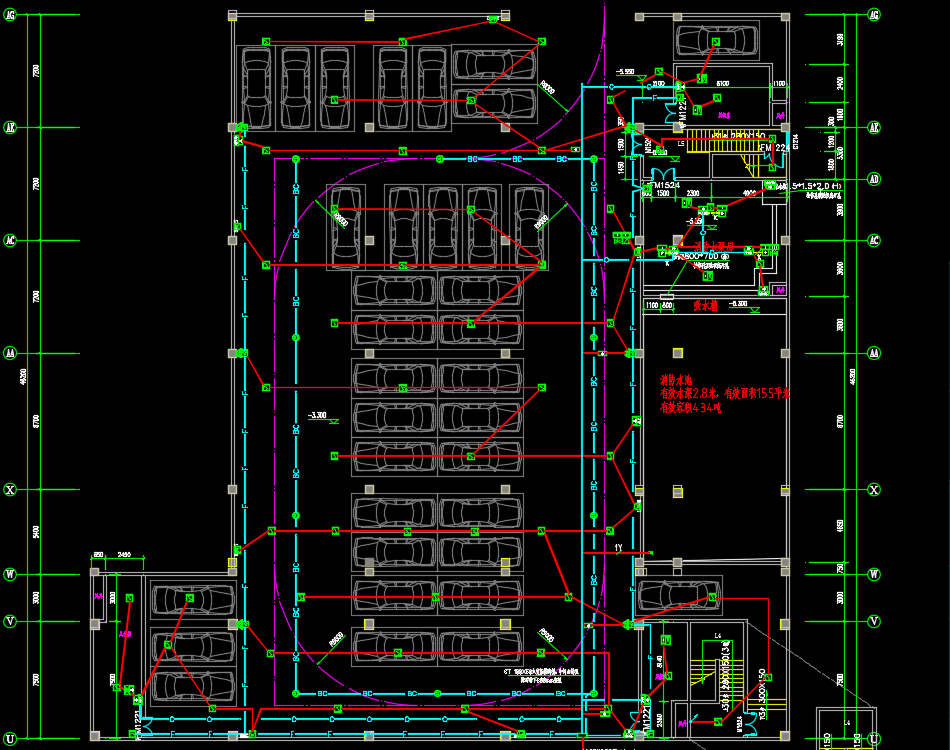

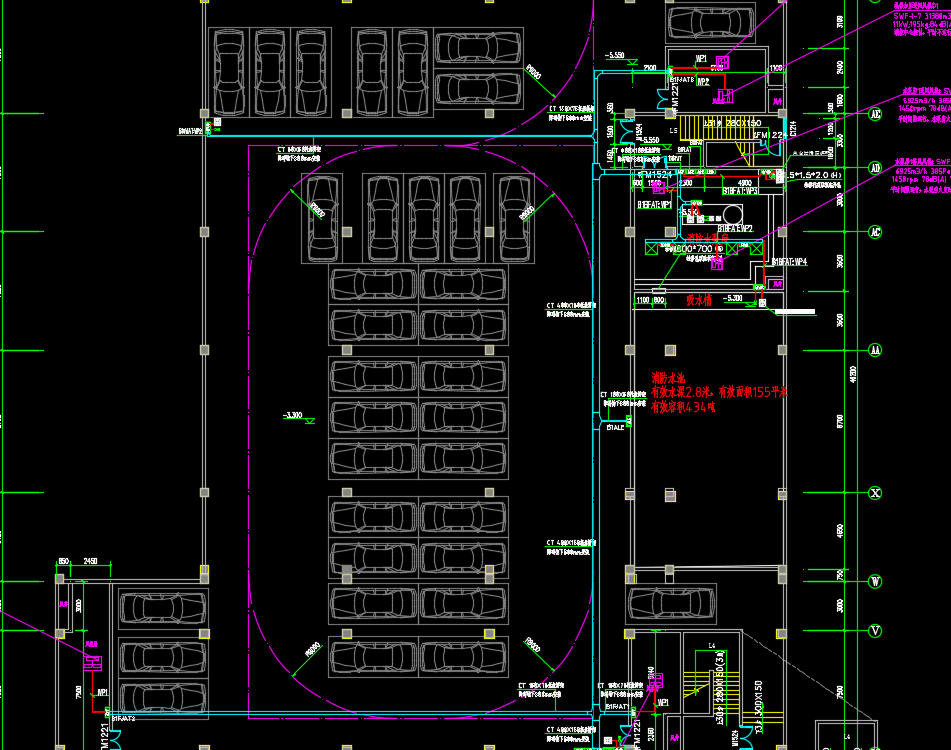

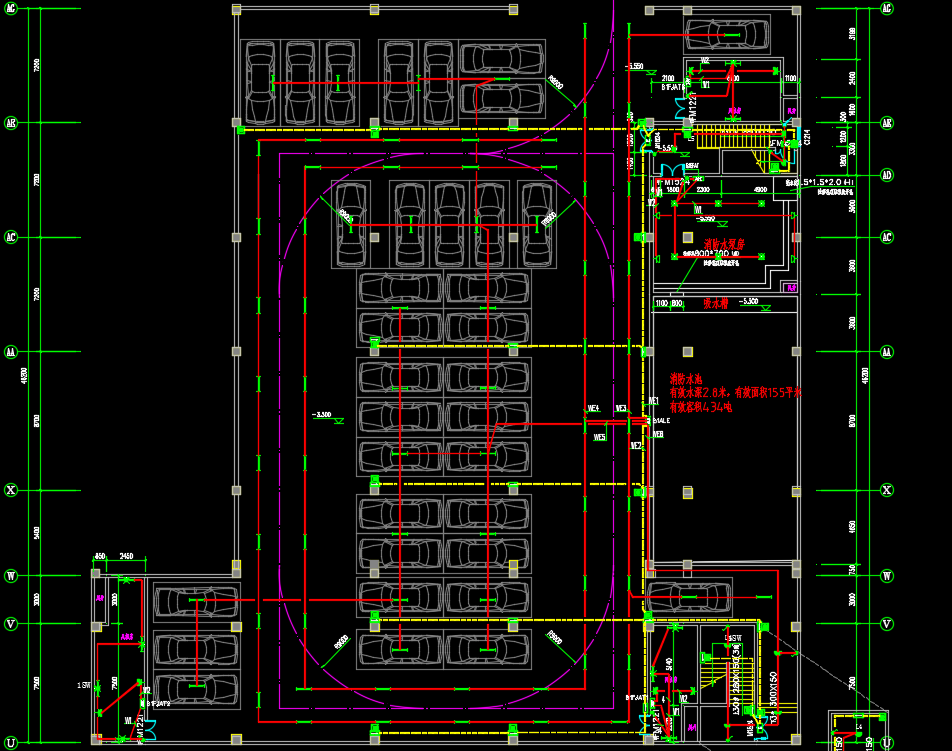

四层框架结构教学楼电气施工图纸,包括:配电系统图、火灾自动报警系统图、消防设备电源监控系统图、配电平面图、照明平面图、火灾报警平面图、基础接地平面图、电气平面图、防雷平面图
