本工程为"XX"装修项目，项目位于XX。装修面积约3000m2.本次电气设计内容：应急照明、照明、插座、空调配电等；消防报警系统仅包含末端点位的调整，系统不做任何更改。
设计范围
1.电力配电系统，装修范围楼层内的插座、照明等配电及配电箱系统等。
2.照明系统，本次照明配合内装修专业，负责照明回路的配电及控制回路的分配等。
3.弱电系统，仅做线槽、管线的布置，系统详专业厂商图纸。
4.防雷接地，土建阶段已施做审批结束，不在本次内装设计范围内。
5.火灾自动报警系统，本次内装工程对于原有系统不做任何的改变，仅根据装修隔间的调整做消防设施的移位或新增等工作。
常用电气设备安装
除平面图中注明外,有关的电气设备安装方式和高度为:
1.照明和电力总配电箱,双电源切换箱,控制柜等采用落地或挂墙安装,落地安装时用10#槽钢垫高.照明和电力分配电箱,插座箱,控制箱,就地按钮箱等挂墙安装,下口距地1.5米.各类挂墙安装的箱子,除在管弄配电间内和各类设备机房内为明装外,其余为嵌墙暗装.管井内接地端子箱底边离地0.3M.考虑到电气管弄及配电间内设置喷淋头子,要求电气管弄及配电间内的配电箱外壳防护等级为IP55.
2.照明平开关,风机盘管温度控制调速开关为嵌墙安装,下口距地1.3米,离门框边不小于0.15米.

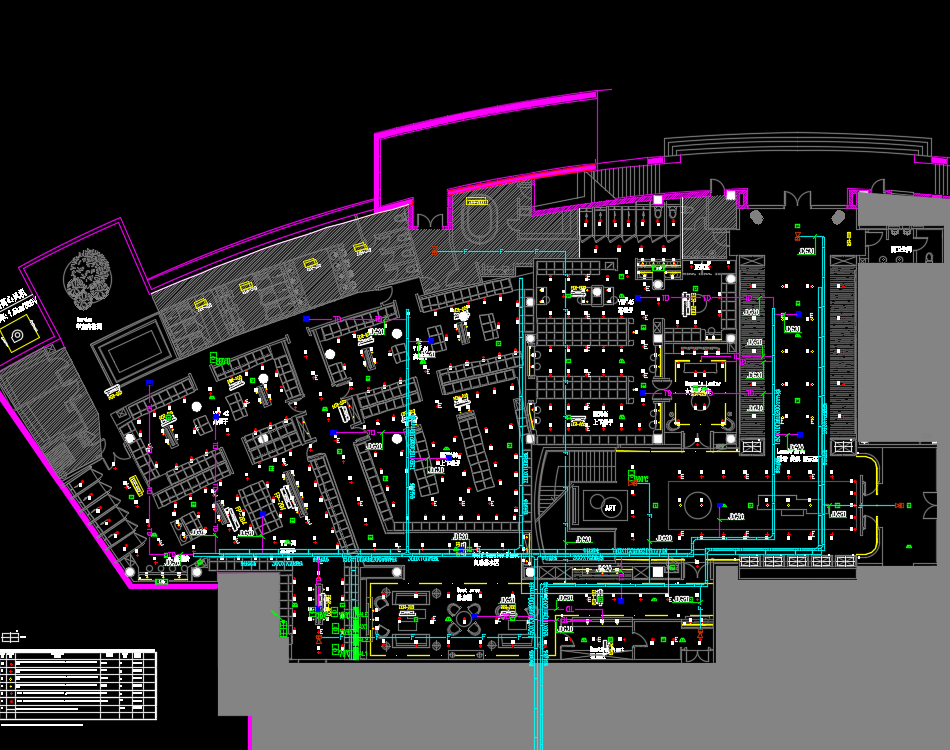

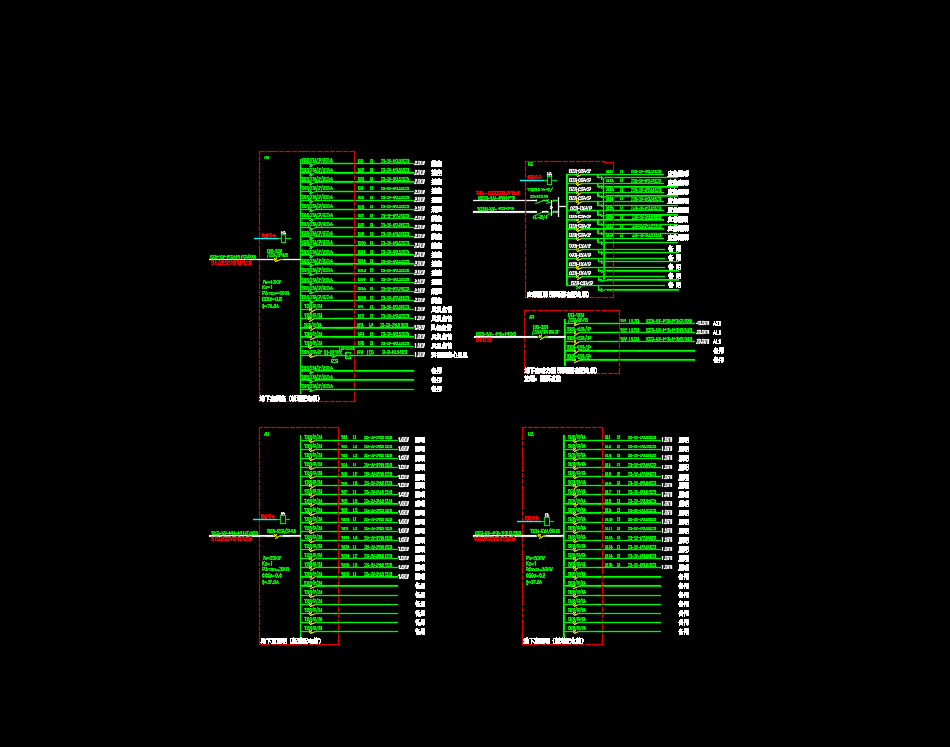

某会所电气施工图纸，包括：配电箱系统图、动力配电平面图、照明配电平面图、灯控回路平面图、插座点位平面图、插座配电平面图、火灾自动报警平面图、疏散照明平面图、弱电管线平面图
