幼儿园总建筑面积:2884.97 平方米，共三层,建筑高度13.05 米；超市总建筑面积:3318.33平方米，共三层,建筑高度14.55米，为多层公共建筑，属于小型商店建筑。耐火等级为二级，结构形式为框架结构
设计范围
1 0.38/0.22kV配电系统。
2 照明系统。
3 防雷、接地系统。
4 电气消防系统（详消防系统设计专篇）。
与其它专业设计的分工：
1) 有特殊设备的场所（如：电梯机房等）,只设计到配电箱为止,具体设计由甲方委托专业设备厂家完成。
2) 室外照明本次设计仅预留电源，由建设方另行委托专项设计单位完成。
3) 有精装修要求的场所，只设计到配电箱为止，具体设计由建设方另行委托专项设计单位完成。
4) 智能化系统（光纤通信系统、有线电视系统、安全防范系统等）由建设方另行委托专项设计单位完成。
5) 机电抗震设计由建设方另行委托专项设计单位完成，不在本设计范围。
电源
本项目主电源采用1回10KV市电专线供电，备用电源为小区发电机房内自动启动柴油发电机组，主电源与备用电源之间设机械闭锁装置，防止并列运行。当为二级负荷供电的变配电所10kV配电系统进线电源或专用变压器故障时，取变压器低压侧主进线断路器失压脱扣器辅助触点动作信号，作为柴油发电机组启动信号，发电机在15s内自动启动，30s内自动供电。本工程由车库内变配电所内引来若干路0.4kV市电电缆及备用电电缆作为本工程主供电源及备用电源。
应急照明灯具均自带应急蓄电池，作为柴油发电机启动前过渡供电。

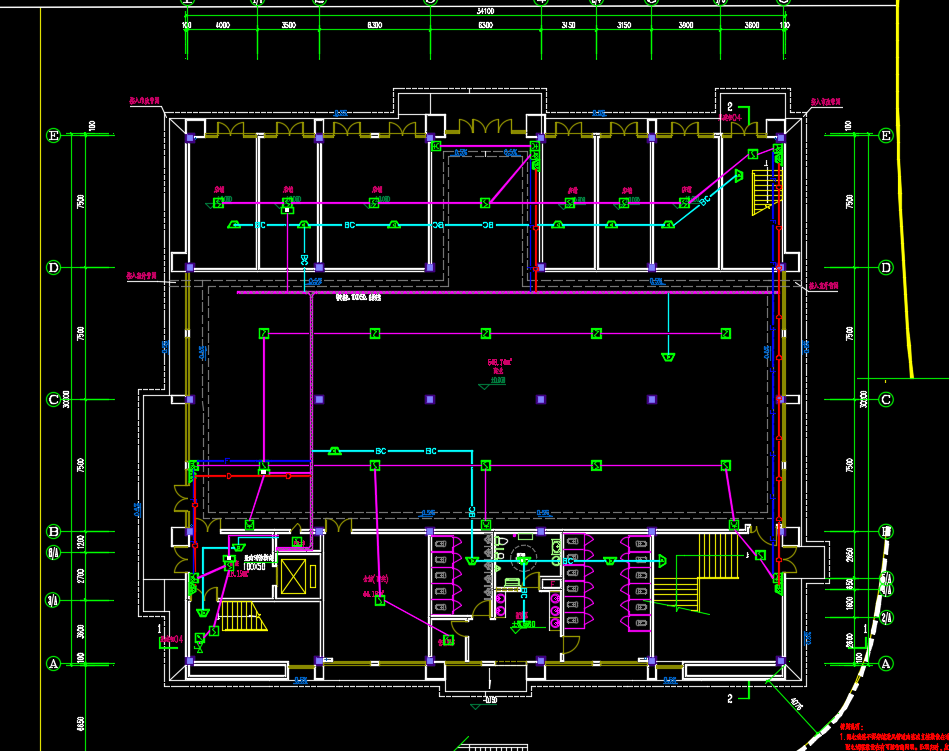

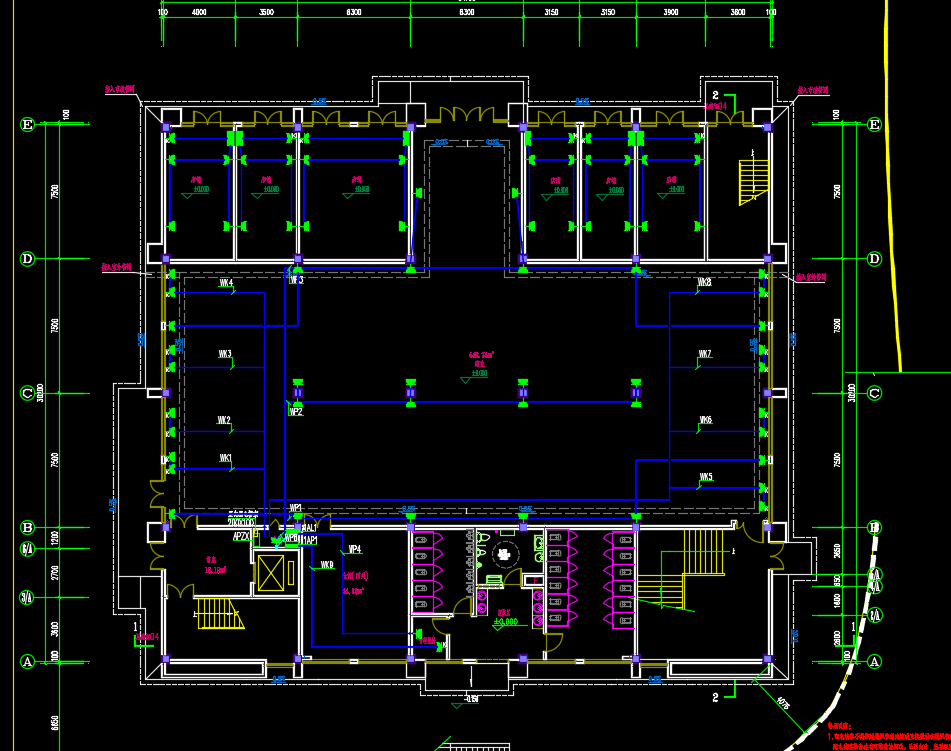

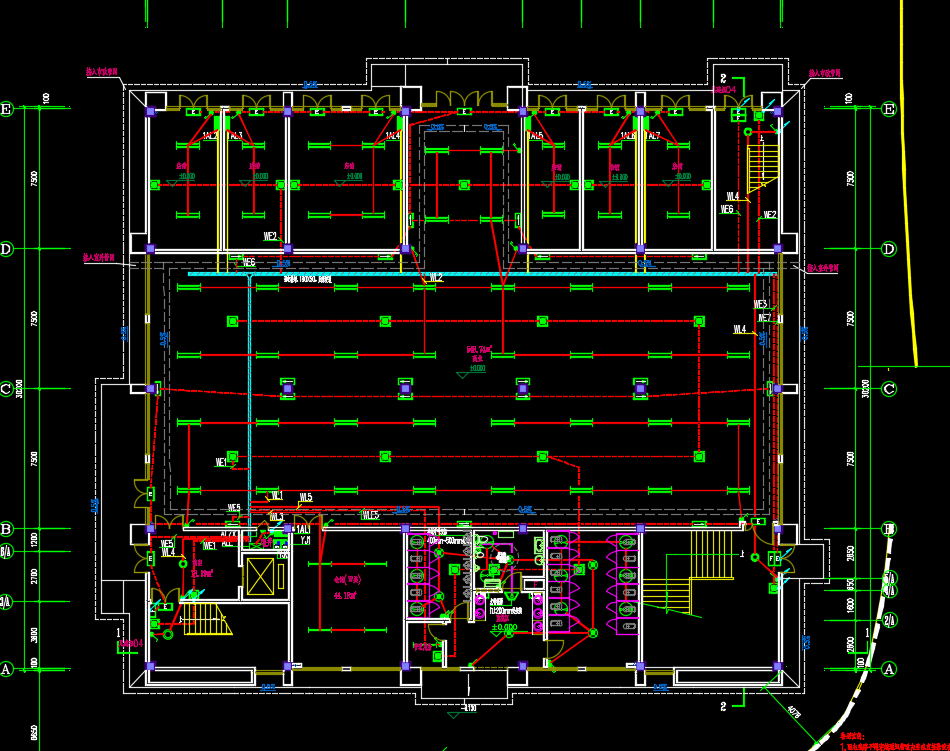

三层框架结构幼儿园强弱电电气施工图纸，包括：配电干线图、系统图、消防系统图、照明平面图、插座平面图、消防平面图、基础接地平面图、屋顶防雷平面图
