本工程为XX酒店，13层，1F大堂，2F为客房，局部厨房，4F-13F为客房.客房130间，建筑面积约6000平方。
设计范围
本设计范围：酒店生活给水排水系统设计、低压配电系统、照明配电、空调配电、酒店舒适性空调及通风系统设计、公共卫生间的排气系统、 不含排烟系统(排烟由酒店找当地消防公司结合一次消防完善)。
管道及设备安装
所有管道未标注定位尺寸者,均应靠墙、顺柱，除特殊部位外，所有管道走风管及电缆桥架下，两管相交，压力管让非压力管，小管让大管，与各专业图纸对照上返或下返，尽量减小占用吊顶内空间。塑料管在穿墙及楼层处必须设置套管；出楼地面及屋面处必须设置金属套管，并有严密的防渗水措施。
各种管道穿沉降缝、伸缩缝处须加金属波纹管
本工程给排水管道施工过程中应配合土建做好预留洞工作。管道穿越楼板及剪力墙体时应设大一至两档的钢套管.所有预留孔洞及穿墙套管尺寸位置需与各工种核对无误后方可施工。
负荷分级：
本工程为一类高层建筑，规划区域内的消防设备用电为一级负荷。一级负荷包括：消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵、电动的防火卷帘及门窗以及阀门等消防用电。主要通道及楼梯间照明用电、客梯用电、排污泵、生活水泵用电为一级负荷。三级负荷包括：其他未述设备负荷。
电力配电系统：
1 配电电压为220V/380V，重要设备及大容量设备采用放射式配电，其余设备采用树干式配电。
2 消防用电设备采用专用的供电回路，当建筑内的生产、生活用电被切断时，应仍能保证消防用电，备用消防电源的供电时间和容量，应满足该建筑火灾延续时间内各消防用电设备的要求。消防用电设备的供电，在其配电线路的最末一级配电箱处设置自动切换装置，采用双电源双回路供电。消防设备控制箱热继电器只动作信号，不跳闸。

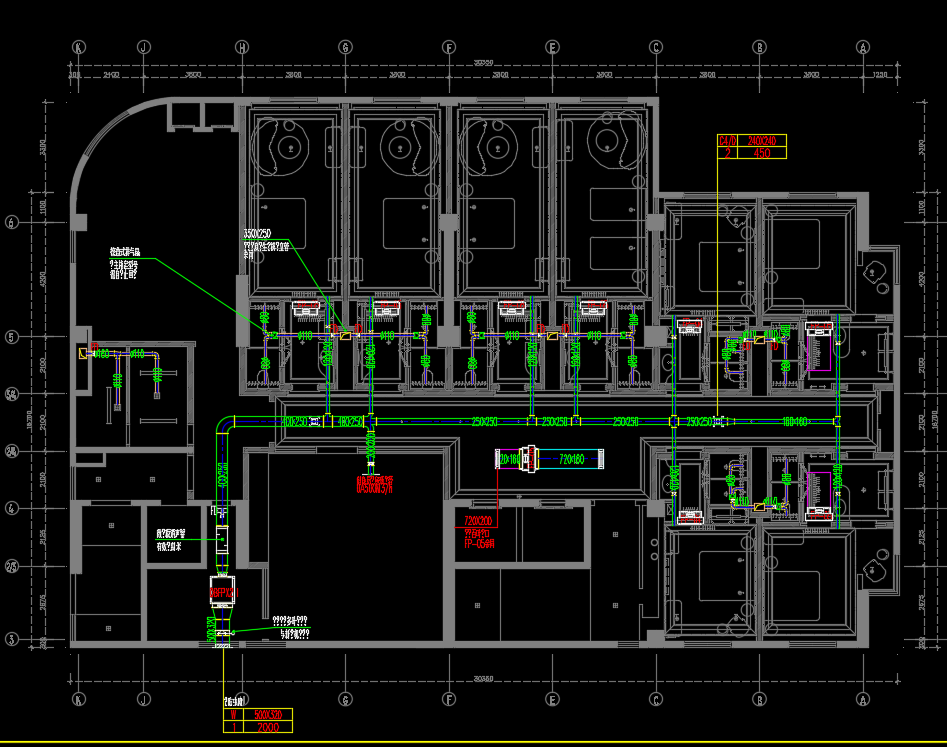

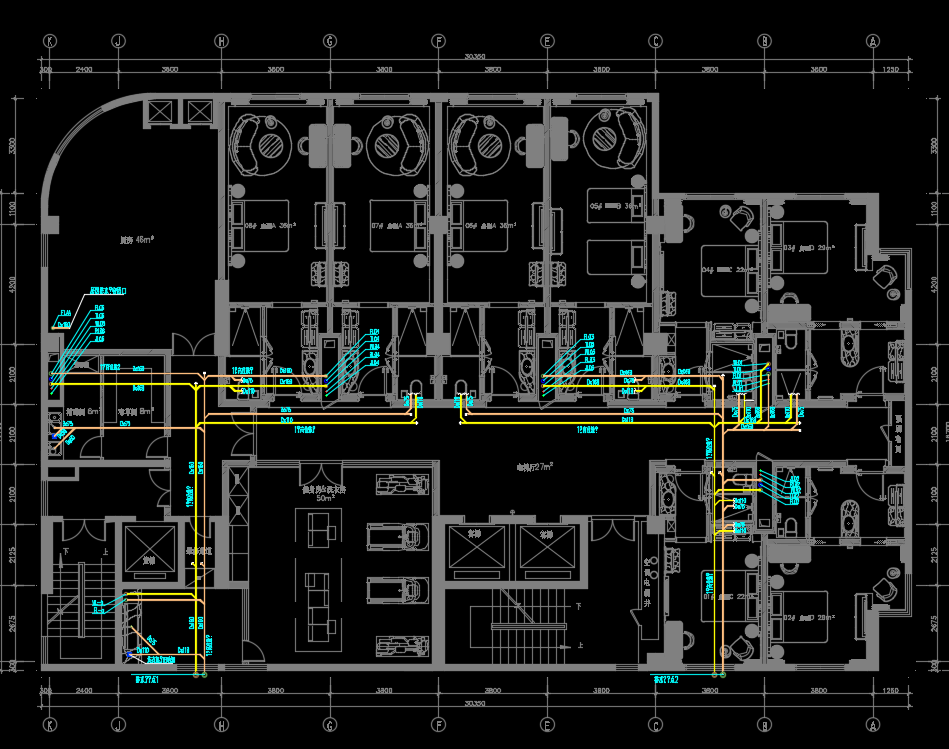

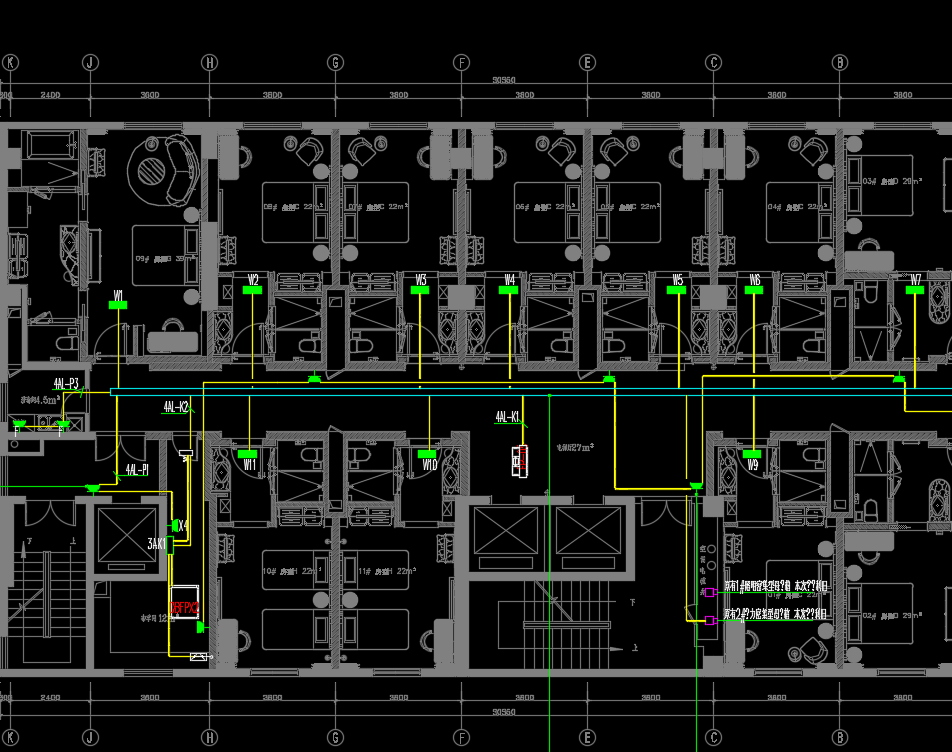

十三层酒店机电施工图纸，包括：排水平面图、给水平面图、给水系统原理图、排水系统原理图、干线系统图、配电系统图、插座配电布置图、开关照明布置图、应急照明布置图、综合布线布置图、排风示意图、空调干管布置图、空调通风布置图等
