大型物流配送中心电气施工图纸
项目主体包括多层生鲜仓库、多层空载退货库、多层丙类常温仓库、综合楼等建筑,建筑用地面积67175.7m2,总建筑面积81282.36m2。建筑耐火等级为一级,抗震设防烈度六度,设计使用年限50年。4#综合楼,地上五层,地下一层,高度为21.7米,建筑面积为5996.31平米,建筑防火等级二级,建筑使用年限为50年。
设计范围
本工程设计包括建设红线内的内容:10/0.4KW变配电系统、照明系统、弱电(含通信、安防、有线电视、设备监控)系统、消防报警联动系统、建筑物防雷、接地系统及安全。
与其他专业设计的分工:
1 变电所由供电部门设计,不在本次设计范围。
2 室外照明系统,由专业厂家设计,本设计仅预留电源。
3 本项目需安装10%车位的充电桩,变电所内预留相应电量,具体车位由建筑确定。
4 有特殊装修要求的场所,由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱,预留并在平面图上注明装修照明容量和需满足的照明功率密度。
设备选择及安装
1 各配电箱,除竖井内、设备机房、厨房及餐厅落地或挂墙明装外,其他均为暗装;安装高度为底边距地1.5m。应急照明箱、消防设备配电箱箱体应有明显标志,并做防火处理。
2 照明开关、插座均为86系列,暗装,除注明者外,均为250V,10A。除注明者外,插座均为单相两极+三极安全型插座。插座型号、安装方式及安装高度详见开关、插座图例;电源开关应选用宽板防漏电式按键开关(带指示灯),且安装位置应醒目,颜色应与墙壁区分,底边距地1.1m,距门框0.2m(在有架空地板的房间,上述插座和开关安装高度指底边距架空地面的距离)。有淋浴、浴缸的卫生间内开关,插座选用防潮防溅 型面板。有淋浴、浴缸的卫生间内开关、插座及其他电器面板及管线应设在2区以外。

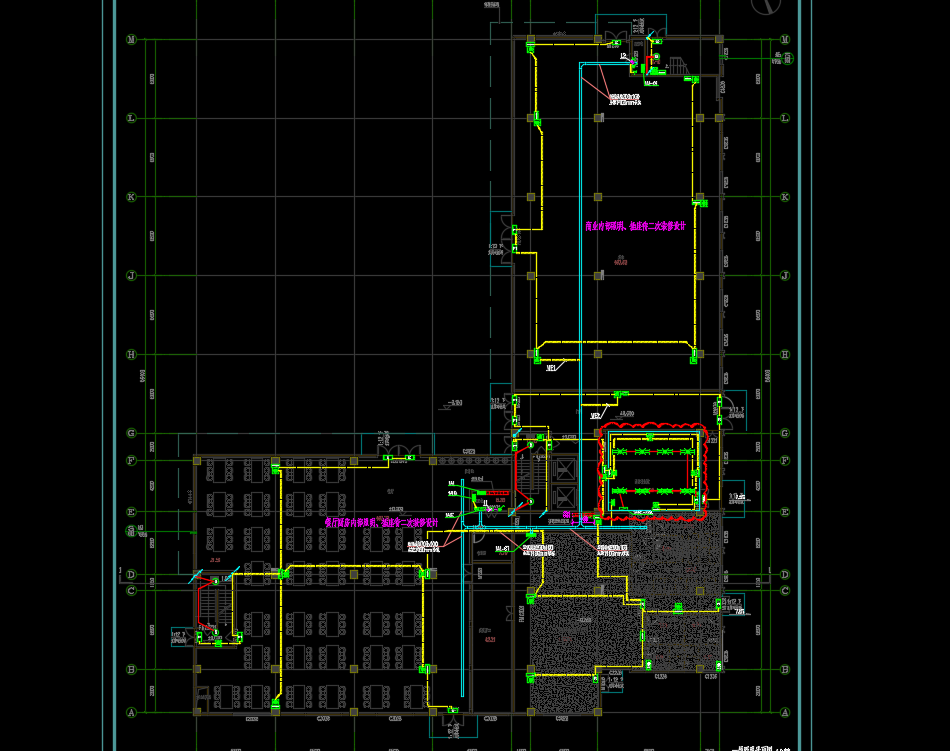

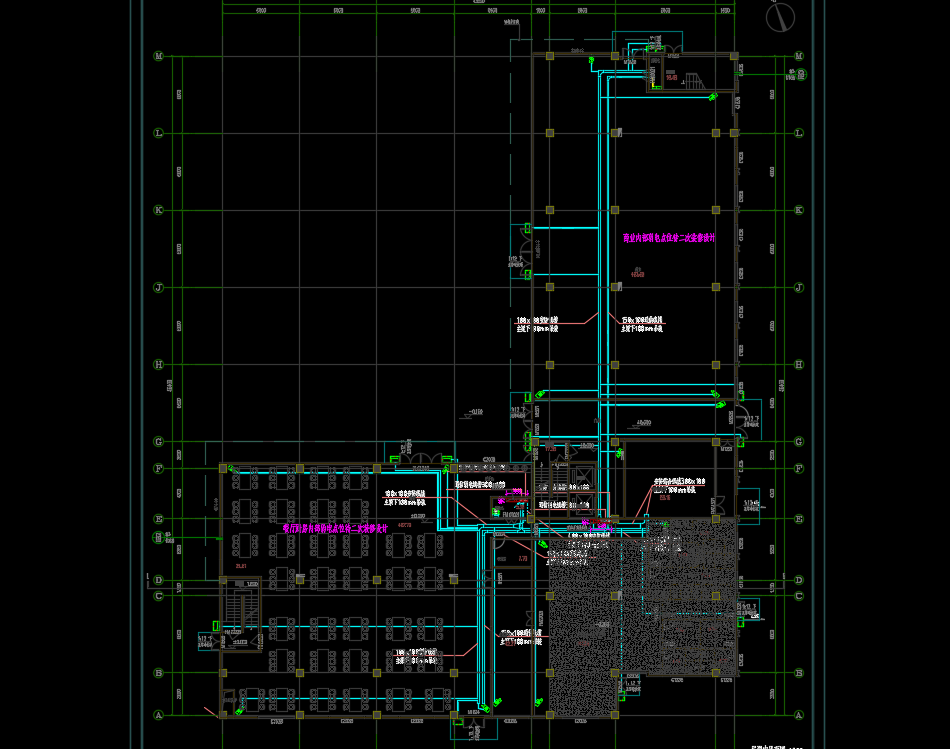

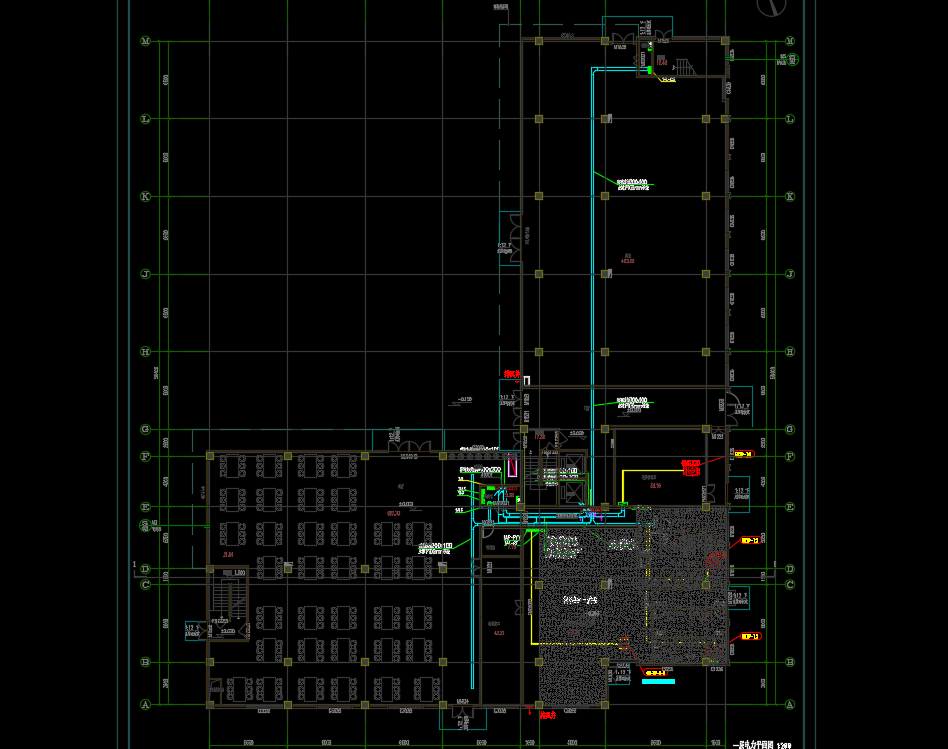

大型物流配送中心电气施工图纸,包括:低压配电干线图、配电箱系统图、安防系统图、弱电系统图、火灾自动报警系统图、防火门监控系统图、接地大样图、照明平面图、电力平面图、弱电平面图、消防平面图、屋顶层防雷平面图、基础接地平面图等
