本工程建筑面积为10.2万平方米。
设计范围
1．主要针对B_01购物中心室外夜景照明设计,含建筑外立面的夜景照明设计，各雨篷、挑鰤照明设计；
2．本设计不包含照明配电箱电源总进线部分，电源进线部分详见配电系统图；
线路敷设
1．所有供电线路和控制线路必须按设计规范要求穿厚壁热镀锌钢管或金属线槽敷设，任何地方都不能出现裸导线的情况，更不能把供电线路和控制线路直接埋在地面和墙体内，凡分支回路吊顶内或室外明敷需采用镀锌管；
2．室外照明配电支线穿PE管至灯位，灯具尾线采用普利卡管连接至灯具接线盒；
3．支线电缆穿管引至每个灯具，绿地穿管PE40，过铺装地面穿RC50钢管保护，过通车路面穿RC100的钢管保护。具体做法参见《电缆敷设》(D101-1~7)；
4．电缆引至每个灯具后（低压灯具接开关电源或变压器后），从接线盒接护套线穿管保护，引至每个灯具；
5．穿出地面向上2.5米用钢管保护；管径的选择为电线束外径的1.5倍；
6．电缆埋深为电缆穿管外表距地0.8米，至各种设施的最小净距为：至建筑物，构筑物基础（平行时）0.5m；至灌木丛0.5m，至乔木1.5m；至上下水管平行时1.0m、交叉时0.5m；至道路边1.5m;以下电力电缆之间平行时：0.22m交叉时0.5m（0.25m时穿管保护）；
7．严寒地区配电干线深埋应在冻土层以下或满足当地相关施工规范要求。

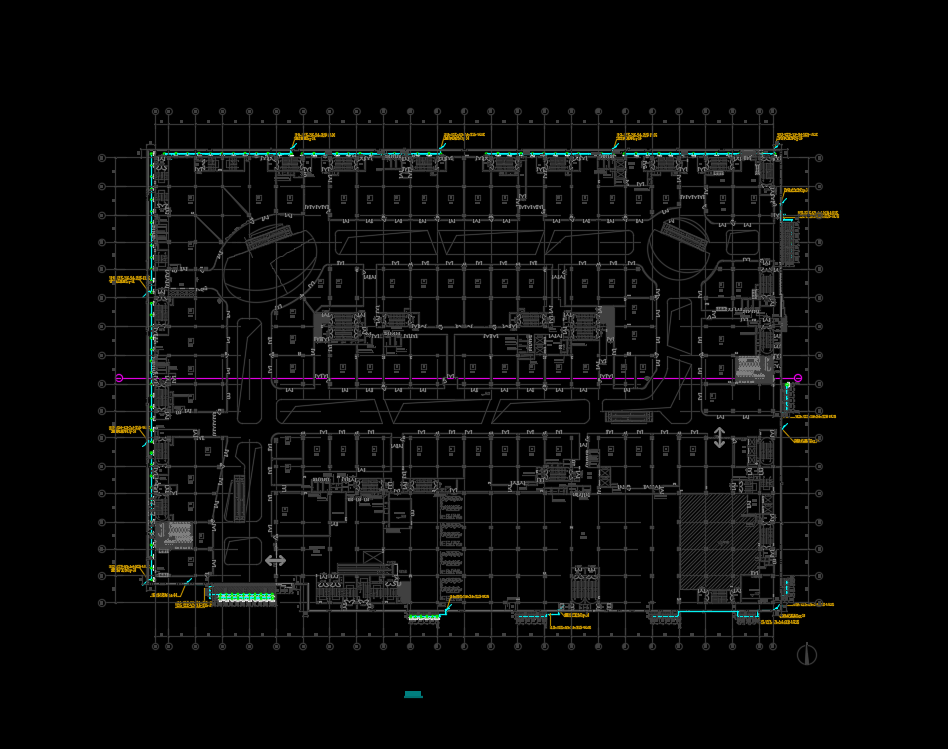

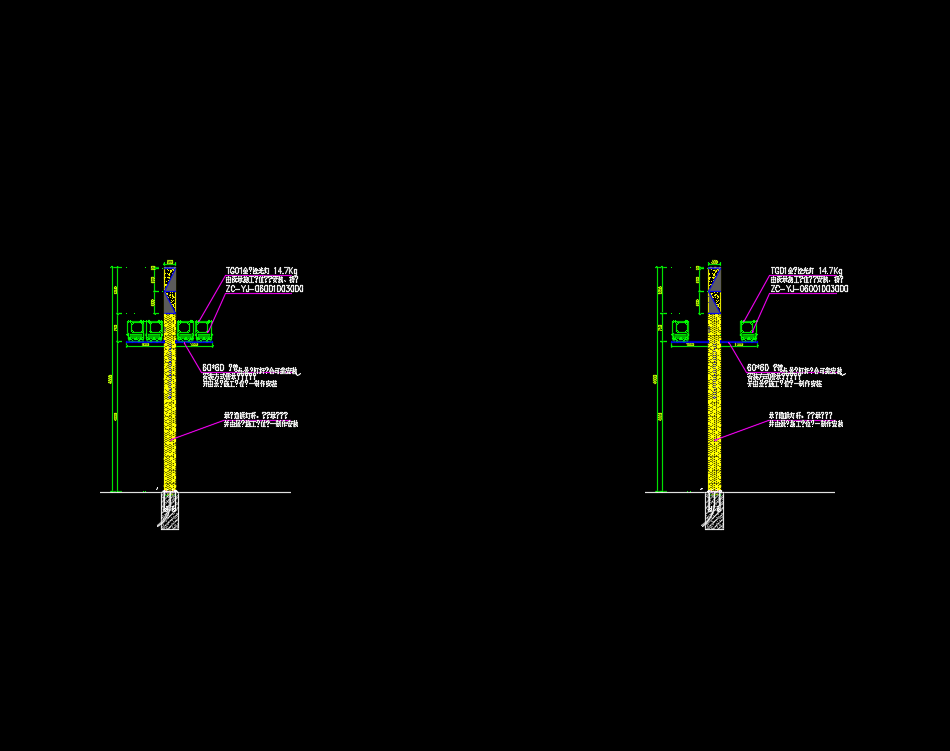

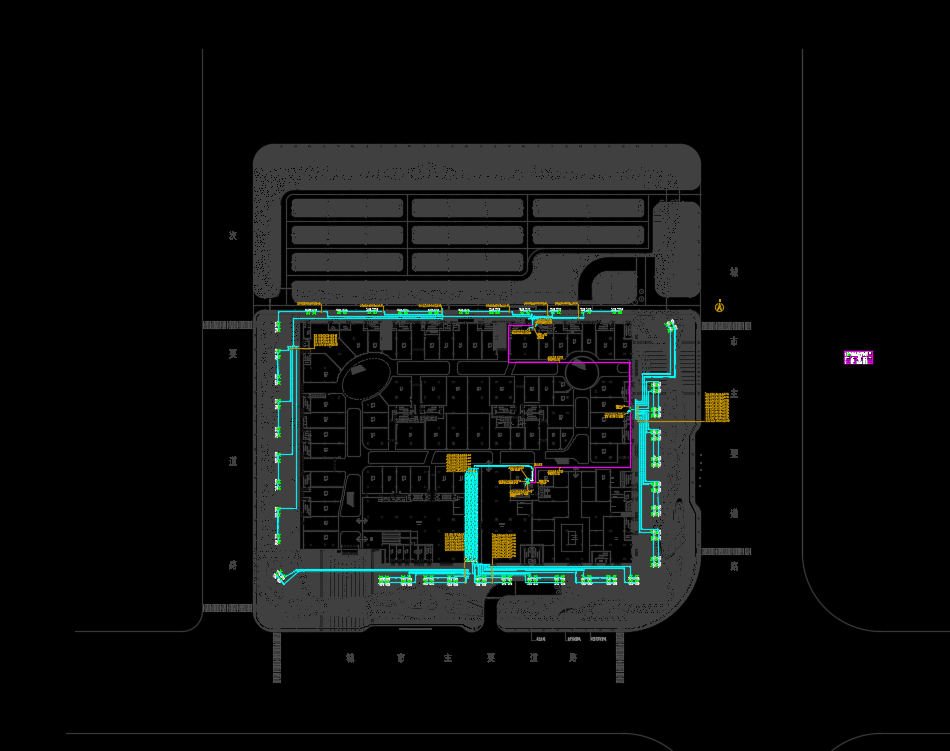

某广场夜景照明图纸，包括：配电干线竖向系统图、照明配电箱系统图、控制系统原理图、电气平面图、照明电气图、立面图、灯具节点图
