本工程为XX广场（XX改造）B区。B区位于XX及XX之间。工程包括若四栋住宅塔楼和大型商业裙房及地下车库。本子项（B05）为B区1#楼裙房及地下车库，其中地下一、二层为车库和设备用房，地上四层裙房，均为为商业用房。相关的住宅部分设计见各子项图纸。本工程属一类高层综合楼，建筑耐火等级为一级，抗震设防烈度为七度。结构基础采用筏板基础，框支剪力墙结构；商业采用电制冷集中空调。本工程属大型地下车库，防火分类为一类。本工程地下二层和地下一层部分为战时人防工事，具体说明见人防部分相关图纸。
设计范围
本设计包括红线内的以下内容：
1.电力配电、控制系统；
2.照明配电系统；
3.防雷及接地系统；
4.防火剩余电流报警系统；
与其他专业或部门设计的分工
1.高、低压配电系统(根据供电部门的要求，本工程该部分设计任务结合供电协议书随后由专业设计单位完成）；
2.室外照明（包括立面夜景照明、裙楼屋面景观照明）系统由专业厂家负责设计施工，本设计仅预留电源；
3.有工艺设备的场所（例如：电梯机房等），本设计仅预留配电箱；
4.根据与甲方达成的一致意见，商场部分一般照明均只将电源引至配电箱，预留用电容量。为配合消防施工，该部分照明设计做到应急照明部分
5.根据业主要求，商业空调配电仅预留电缆通道。
设备安装
1.各层照明配电箱，除竖井内及停车库明装外，其它均为暗装；安装高度均为底边距地1.6m，应急照明箱箱体，应作防火处理（刷防火漆）。户箱距地1.8m。
2.动力箱，控制箱均为竖井、机房、车库内明装，其它暗装，箱体高度600mm以下，底边距地1.4m ；600mm~800mm高，底边距地1.2m；800mm~1000mm高，底边距地1.0m；1000mm~1200mm高，底边距地0.8m；1200mm以上的，为落地式安装，下设300mm高基座。
3.照明开关、插座均为国内知名产品，暗装，除注明者外，均为250V 10A,应急照 明开关应带指示灯。插座均为单相两孔十三孔安全型插座。除注明者外，水、暖机房插座底边距地1.4m，其它插座均为底边距地0.3m，开关底边距地1.3m, 距门框0.2m（有架空地板的房间，所有开关、插座的高度均为距架空地板的高度）。水、暖机房和卫生间内开关，插座选用防潮防溅型面板。

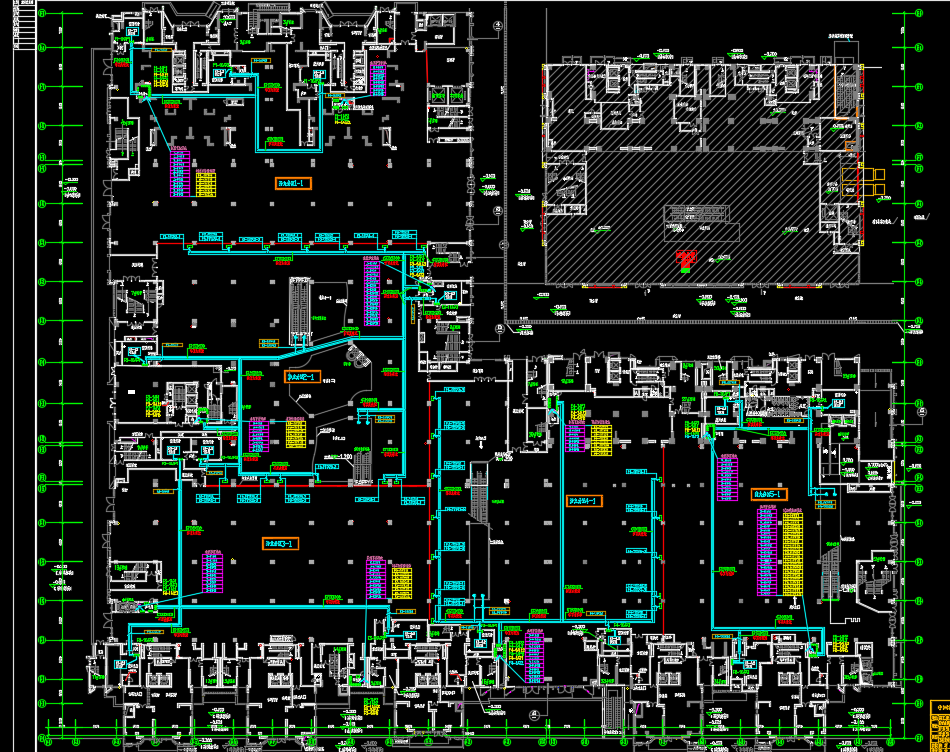

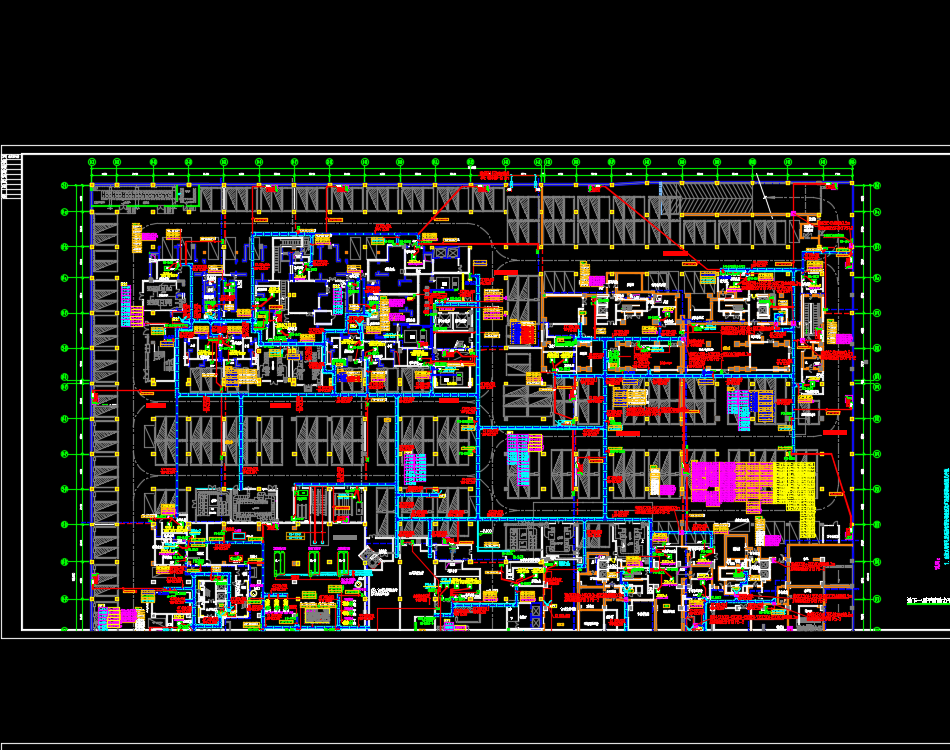

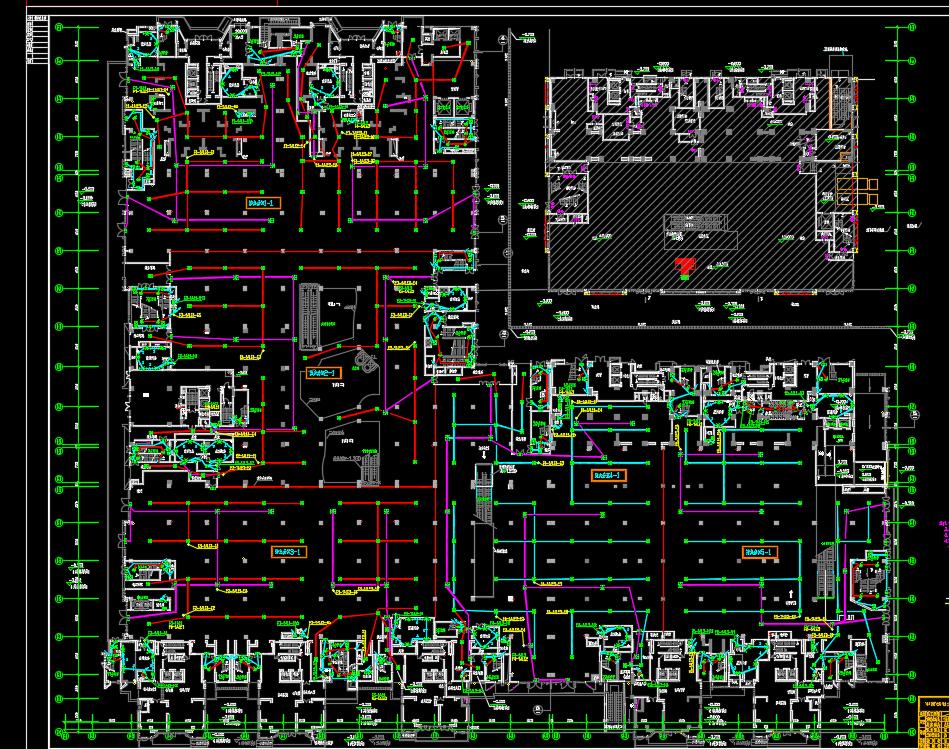

某商业广场电气施工图纸，包括：动力平面图、照明平面图、火警及弱电平面图、屋面防雷平面图、基础接地平面图
