某商业综合体电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-28
  • 资料类型:RAR
  • 资料大小:217 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某商业综合体电气施工图纸
本项目为XX大厦,位于XX、XX南侧。本项目位于A地块,北侧为B1地块XX广场项目,东侧为XX住宅项目。本工程为XX酒店,本单体为37F-50F客房层机电设计。
设计范围及内容
本套电气施工图为二次装修图,根据委托要求,设计范围在装饰范围内的空调、照明、插座和火灾自动报警系统的设计。
低压配电及线路敷设方式
1、220V/380V普通动力、照明配电线路均采用交联无卤低烟阻燃(A级)电缆[WDZA-YJY-1KV型电缆,沿电缆桥架敷设。
2、双电源的常备用电缆、1kV以上与1kV及以下的电缆、应急照明和普通照明的电缆电力电缆与非电力电缆在同一桥架敷设时应采用金属隔板分隔
3、220V/380V消防设备的配电干线采用氧化镁矿物绝缘电缆(BTTZ-型)沿电缆“T”架敷设。消防设备配电支线采用[WDZAN-YJY-1kV-]交联无卤低烟阻燃(A级)耐火电缆沿电缆桥架敷设,或采用WDZBNBYJ-750V型绝缘铜导线穿保护钢管在墙、楼板或吊顶内敷设,或穿线槽在吊顶内敷设。电缆桥架采用钢制热镀锌桥架,要求做防腐处理;配电干线电缆桥架(规格大于600mm宽时)应内部分隔,由施工队现场定分隔尺寸。敷设消防用电设备配电电缆的电缆桥架要求刷防火涂料,耐火时限不小于1.0小时。
4、电气竖井内: 电缆沿"T"式电缆桥架(加盖)沿墙明敷;无吊顶处: 电缆采用封闭式电缆桥架;水平电缆桥架敷设高度不应低于2.5米,有困难时局部一般不应低于2.2米。有吊顶处: 电缆采用全封闭电缆桥架;电缆桥架敷设在吊顶内,除图中注明外由施工队由现场协调与风管水管的关系,提供敷设方案,设计院确认。酒店为音响系统服务的电缆桥架上应采用隔板分隔,把不同用途不同电路层级的电缆隔开,配线用导管应自设备后箱延伸至电缆桥架,不允许使用柔性导管。
5、至重要设备的低压配电线路的配电方式采用放射式,至一般设备的配电方式采用放射与树干混合方式配电或链式配电。
6、一般照明、动力配电支线采用无卤低烟阻燃交联聚乙烯绝缘铜芯线[WDZB-BYJ-750V]穿保护钢管在墙、楼板或吊顶内敷设,或穿线槽在吊顶内敷设。
7、消防应急照明配电支线采用无卤低烟阻燃耐火交联聚乙烯绝缘铜芯线[WDZBN-BYJ-750V]穿保护钢管在墙、楼板或吊顶内敷设。所有消防及重要设备供电均设置双电源末端自动切换设备,选用质量可靠的ATS切换开关,保证供电的可靠性,消防设备配电装置均设置明显的消防标志。
8、各层设置配电竖井兼配电间。电气垂直竖井内设置安装垂直电缆桥架,配电间分别负责本层各区域的供电。变电所、配电间 、电气竖井内未安装设备的预留洞应采用螺纹钢板覆盖以防人员跌入,施工结束后采用防火材料将楼板及墙洞的预留孔封堵。电缆桥架在穿越防火分区时内部用防火材料封堵。

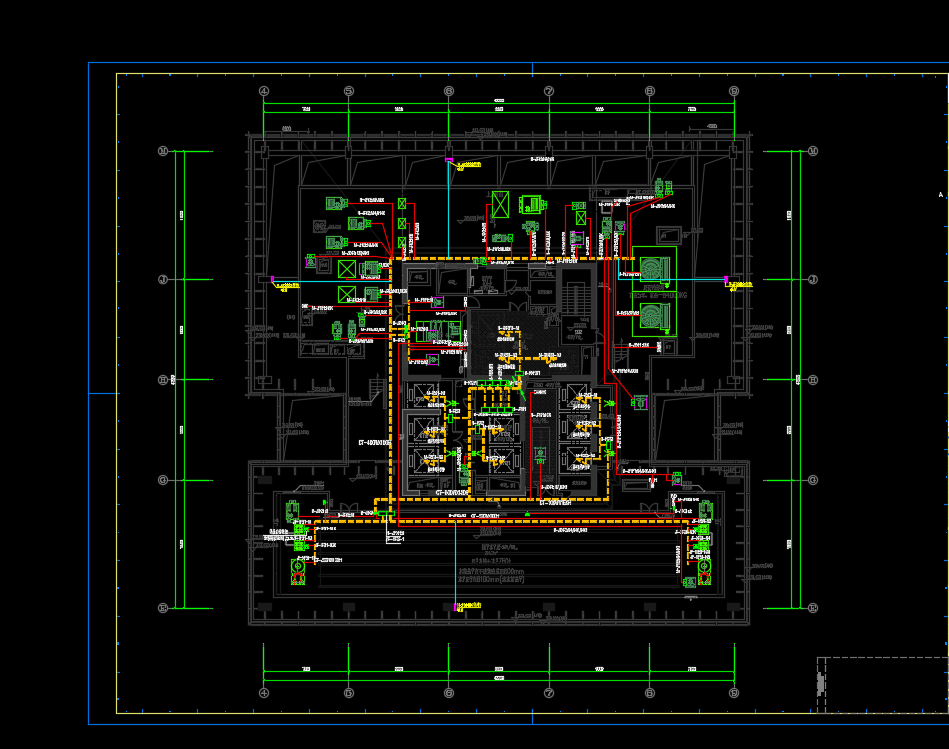

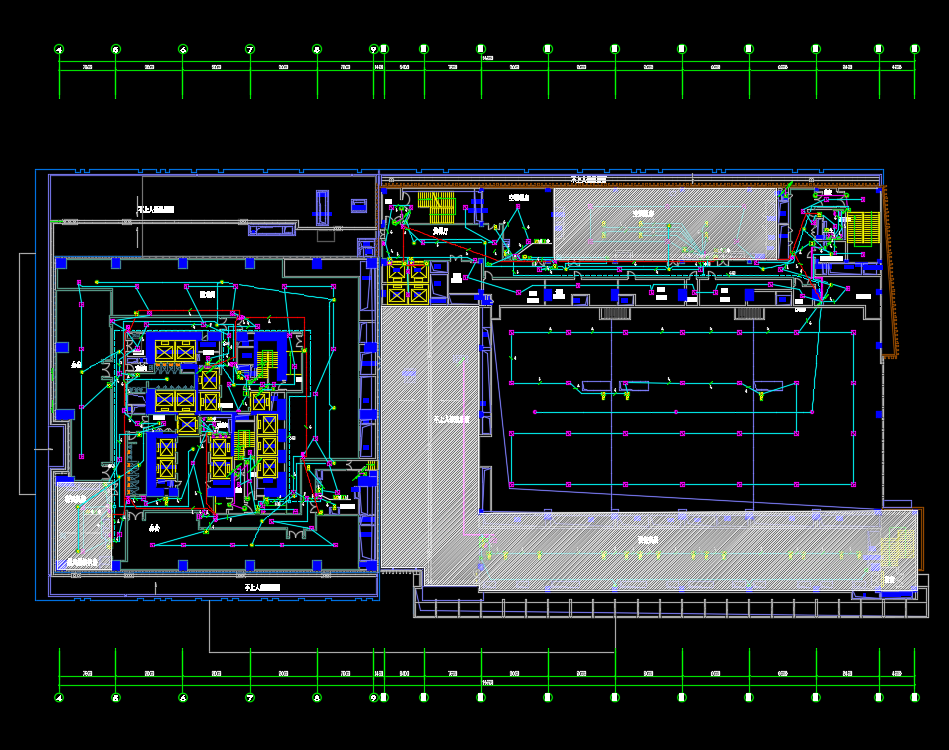

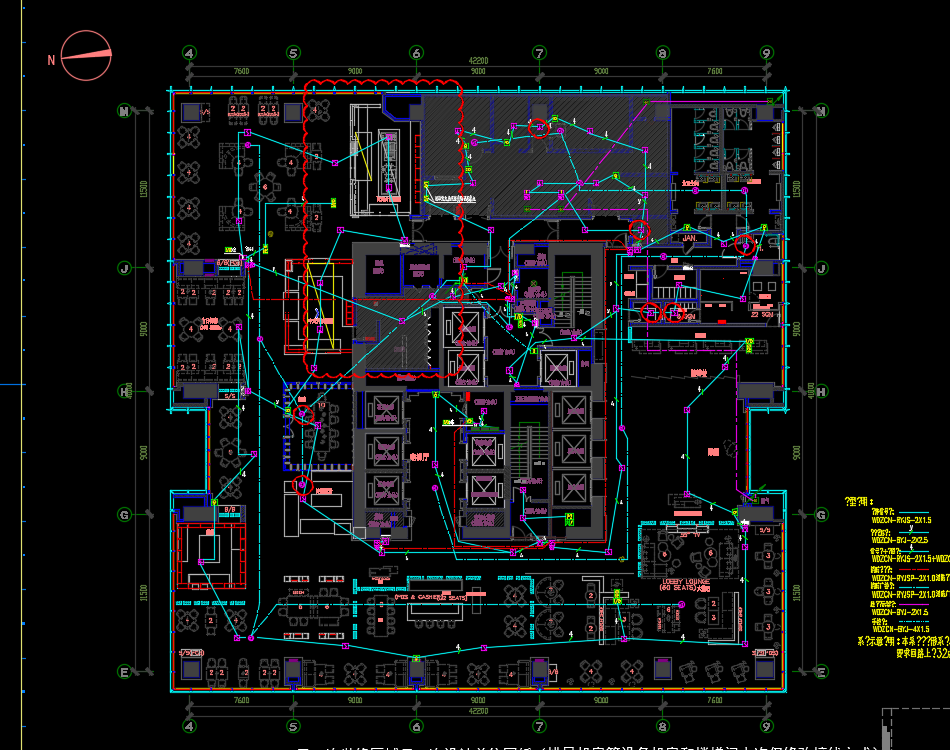

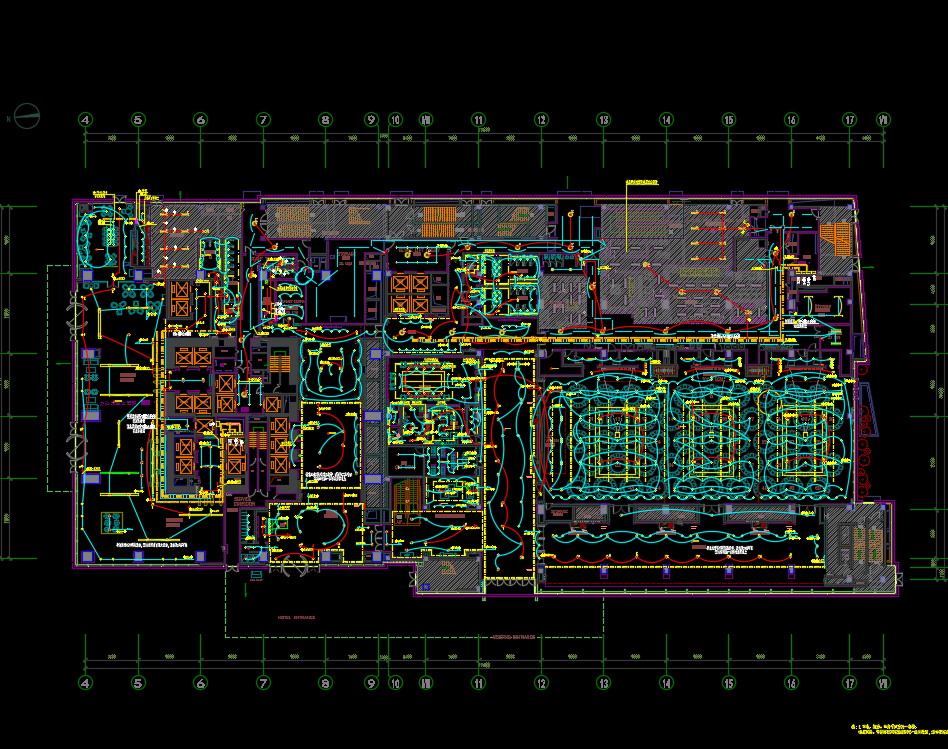

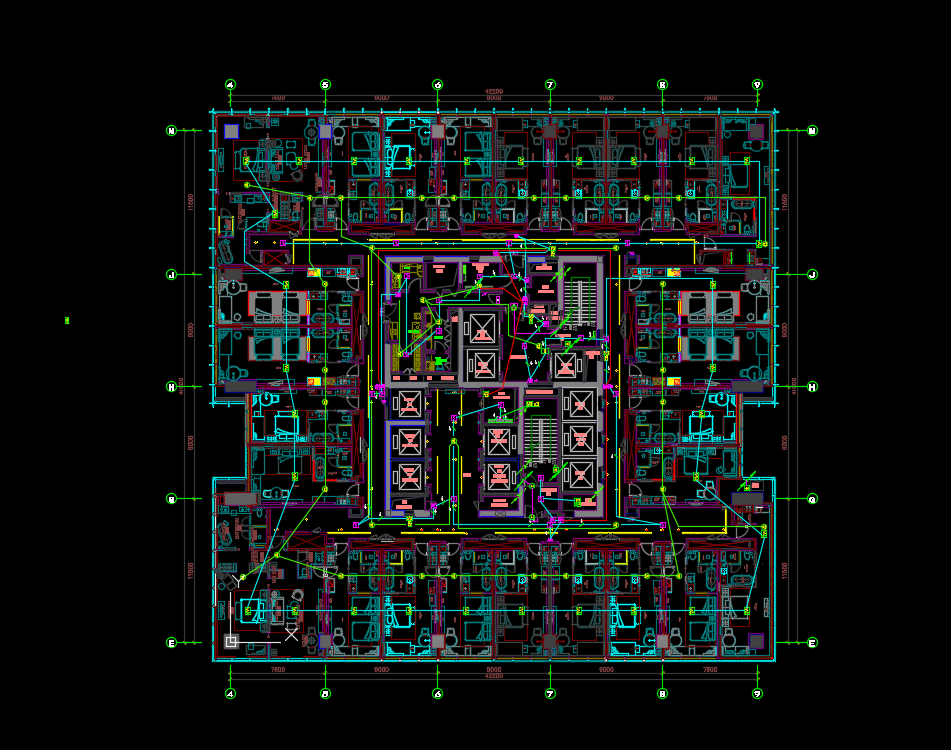

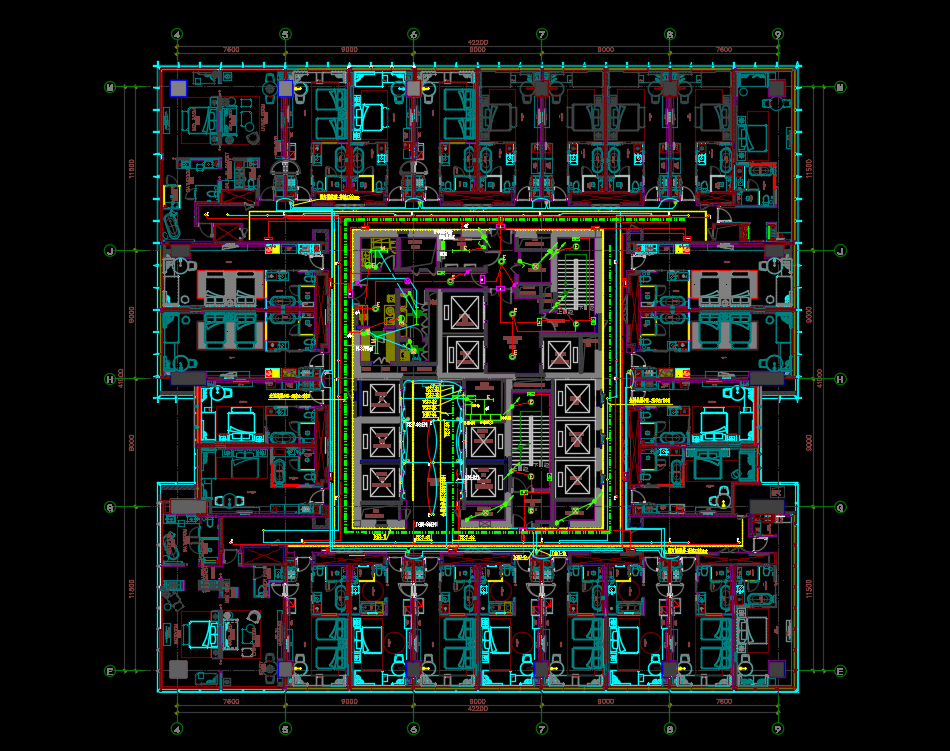

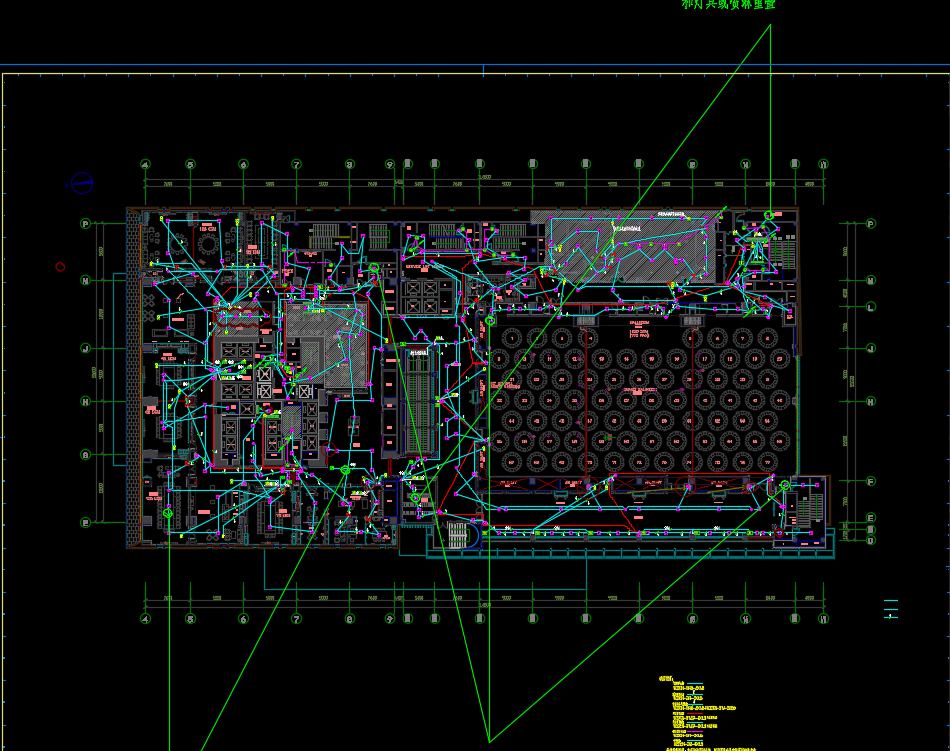

某商业综合体电气施工图纸,包括:配电箱系统图、配电、插座平面图、照明平面图、火灾自动报警系统图、火灾自动报警平面图等
