建筑性质：甲级写字楼，建筑面积：约7000平方米，层数：地上2~6层。
线路敷设
1. 由变电所配出的馈电线路采用交联聚烯绝缘聚烯烃护套低烟无卤阻燃（A级）电缆沿电缆桥架敷设及采用密集型铜母线，其中引至消防设备的主干配电线路交联聚烯绝缘聚烯烃护套低烟无卤阻燃耐火（A级）电缆。照明、动力配电支线采用交联聚烯绝缘聚烯烃护套低烟无卤阻燃电缆电线沿电缆桥架或穿管敷设，消防采用交联聚烯绝缘聚烯烃护套低烟无卤阻燃耐火电缆电线沿电缆桥架或穿管敷设。阻燃电线的阻燃级别50mm2及以上的不低于B级；阻燃电线的阻燃级别35mm2及以下的不低于C级；
2. 桥架敷设要求如下：
水平方向采用托盘式，电气竖井的垂直方向为梯架式。
3. 母线槽外壳防护等级要求如下：
室内一般场所采用不低于IP40等级;地下室等潮湿场所采用不低于IP54等级;消防耐火母线槽应防喷水，不低于IP65等级。其它未提之处应符合" 低压母线槽选用、安装及验收规程"（CECS170：2004）的相关规定。
4、 电气管敷设要求如下：（除图纸注明外）
本工程均采用厚壁热浸镀锌钢管(SC)明敷或结构层暗敷，并符合"建筑电气工程施工质量验收规范"（GB50303-2002）的相关规定。消防设备暗敷时，应穿管并敷设在结构层内且保护厚度不小于30mm。消防设备明敷时，穿管采用防火涂料保护。
5. 较长的线路或有弯时，需增加过路接线盒。两点之间的距离应符合下列要求：对无弯的管路，不超过30米；有一个弯时，不超过20m；有两个弯时，不超过15m;有三个弯时且不超过8m。管线在过伸缩/沉降缝时应作相应处理。
6. 各楼层配电间内安装母线、敷设电缆完毕后，楼板缝隙处需采用防火堵料做防火封堵。 母线和电缆穿越不同防火分区也需采用防火堵料做防火封堵， 防火封堵需达到一级耐火等级。

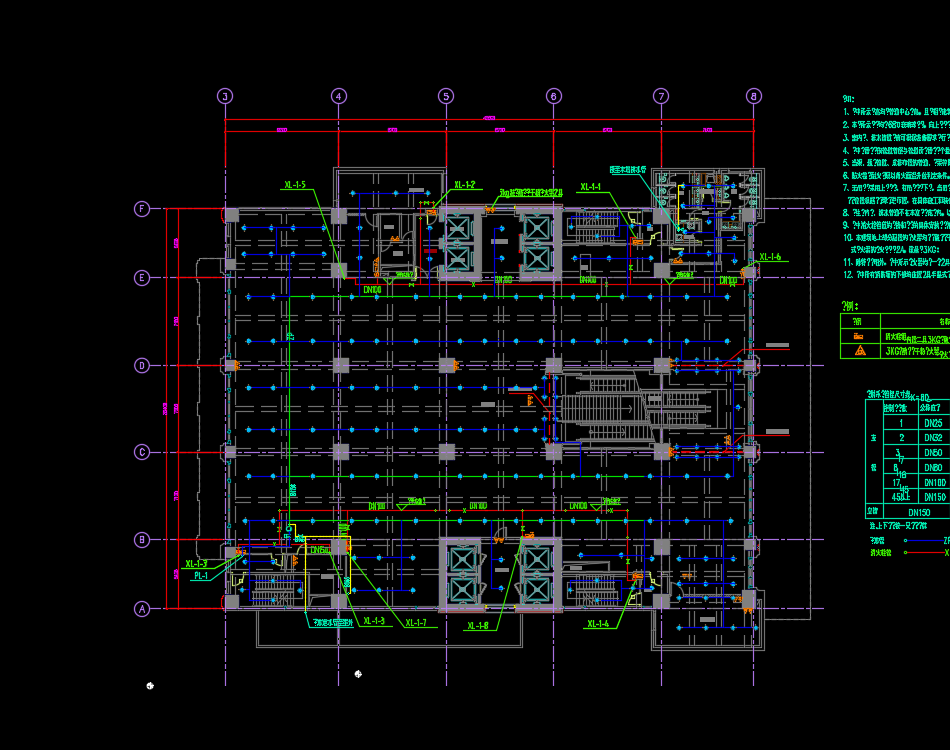

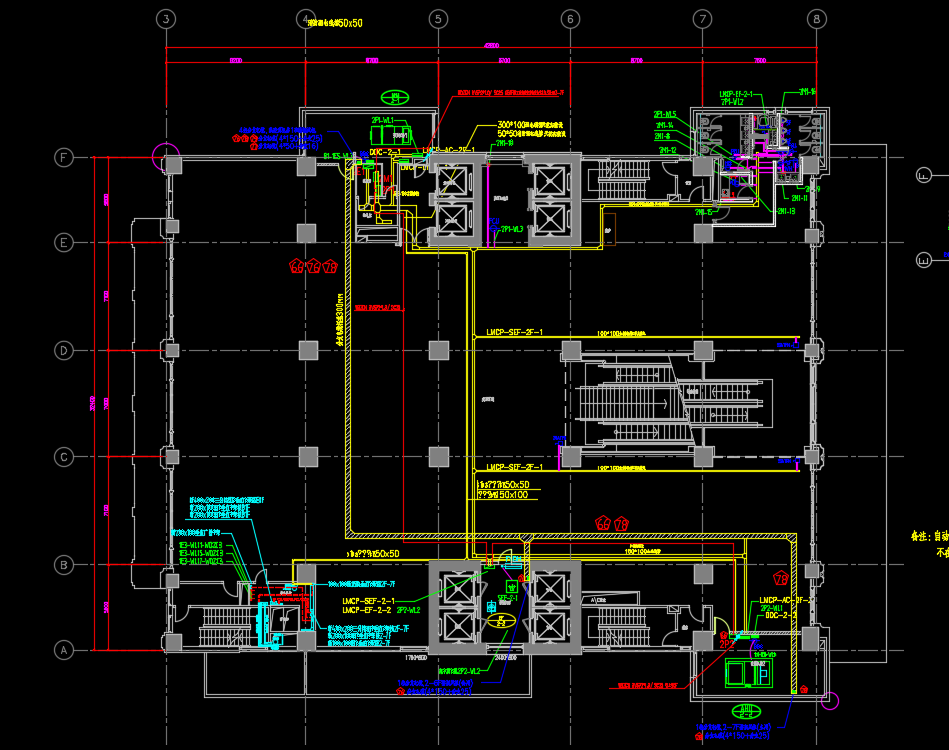

六层写字楼电气施工图纸，包括：配电箱系统图、火灾报警系统图、动力平面图、照明平面图、门禁和报警系统图、弱电平面图、消防报警平面图、BA平面图、消防报警平面图、消防水平面图、消防水系统原理图、给排水平面图、空调水管平面图、弱电平面图等
