粮食仓库及综合办公楼电气施工图纸(含清单招标)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-29
  • 资料类型:RAR
  • 资料大小:12.7 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
粮食仓库及综合办公楼电气施工图纸(含清单招标)
项目占地面积33384.32平方米,总建筑面积约12640平方米。
本工程为XX2.5万吨粮食储备仓库及粮食物流设施建设项目工程设计(1~5#粮仓),仓库一层,火灾危险性为丙类,防火等级二级。办公楼,层数三层,为多层公共建筑。该工程属多层公共建筑,建筑高度10.800米。消防监控中心设置在一层。
设计范围
1、本次设计包含红线内以下内容:
强电:
1)10/0.4kV变、配电系统
2)电力系统
3)照明系统
4)建筑物防雷、接地系统及安全措施
弱电:
1)电话系统
2)有线电视系统
3)综合布线系统
2、与其它专业设计的分工:
1)室外照明、水景系统,本设计仅预留电源及配合专业厂家设计;
2)有特殊装修要求的场所,由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱,预留装修用电容量。
380/220V电力配电系统
1、低压配电系统采用380/220V电源放射式与树干式相结合的方式供电,对于单台容量较大的负荷或重要负荷采用放射式直接供电;对于普通照明及一般负荷采用树干式、放射式及链接式相结合的方式供电。
2、供电回路:二级负荷在电源端自动切换方式供电。

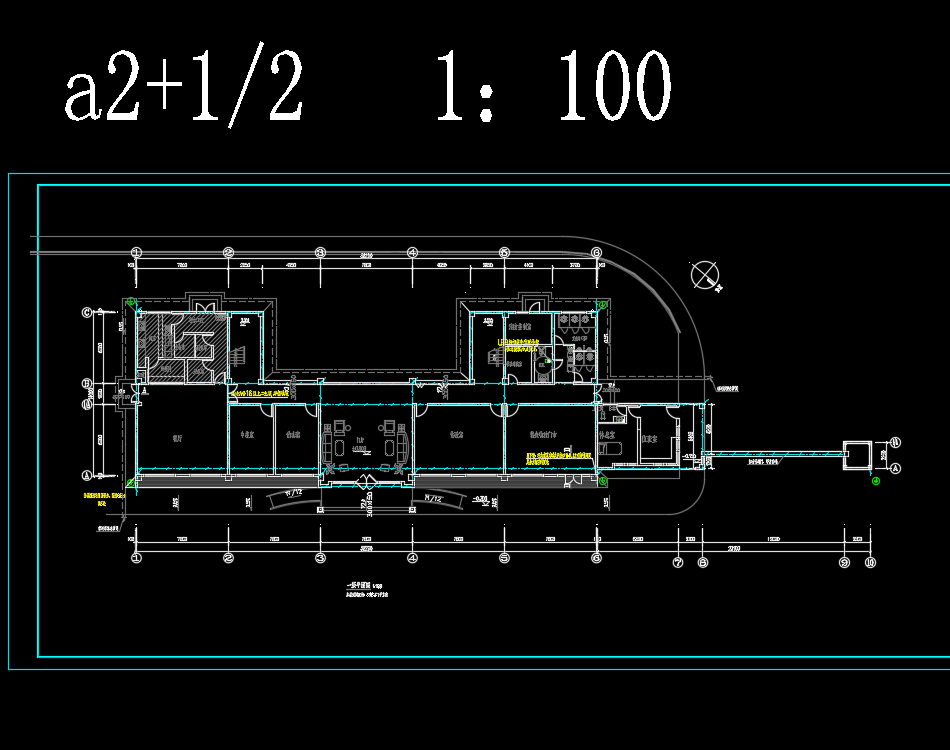

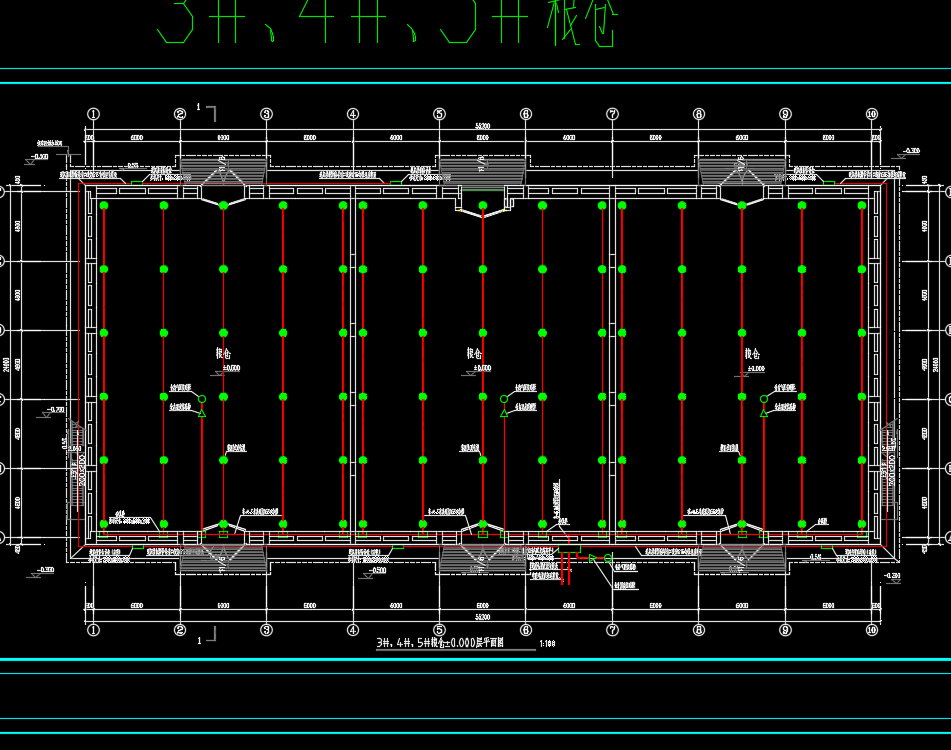

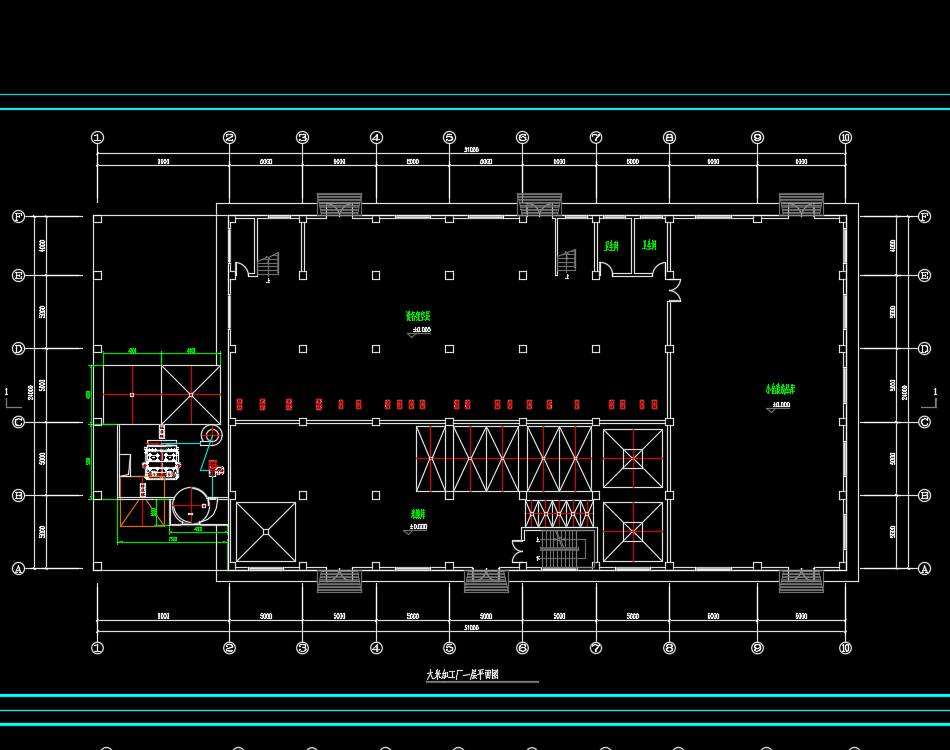

粮食仓库及综合办公楼电气施工图纸,包括:10KV高压供电系统图、低压配电屏系统图、接地平面图、防雷平面图、配电箱系统图、火灾自动报警系统图、弱电系统图、电气平面图、火灾自动报警平面图、弱电平面图
