建筑高度为10.2m,建筑面积为1148.21m2,为2层售楼部。
设计范围：
1、照明配电系统；
2、防雷、接地 ；
3、电话系统，有线电视及网络系统。
线路敷设
1、除图中注明外，所有普通照明、插座配电线路敷设方式：采用塑料铜芯线BV-450/750V-2.5mm2 穿阻燃硬PVC管沿墙及现浇板内根数与穿管管径关系如下：2根/PVC16、3～4根/PVC20、5～7根/PVC25、8根/PVC32。当线路根数超过8 根，应分管敷设。 应急照明分支线路采用铜芯聚氯乙烯绝缘阻燃耐火线ZDN-BV-450/750V-2.5mm2 穿金属管在墙体、现浇楼面内暗敷。其穿线根数与穿管管径关系如下：2根/SC16、3～4根/SC20、5～7根/SC25、8根/SC32。当线路根数超过8 根，应分管敷设。
2、所有穿越楼板、防火分区隔墙的线路，在施工完成后，应按规范要求采用不燃烧材料将其周围的缝隙孔洞填塞密实。电气竖井必须专用，且每层在楼板处应用不低于楼板耐火极限的不燃烧体作防火分隔。
3、应急用电设备的配电线路应满足火灾时连续供电的需要。暗敷设时，应穿管并应敷设在不燃烧体结构内且保护层厚度不小于30mm。

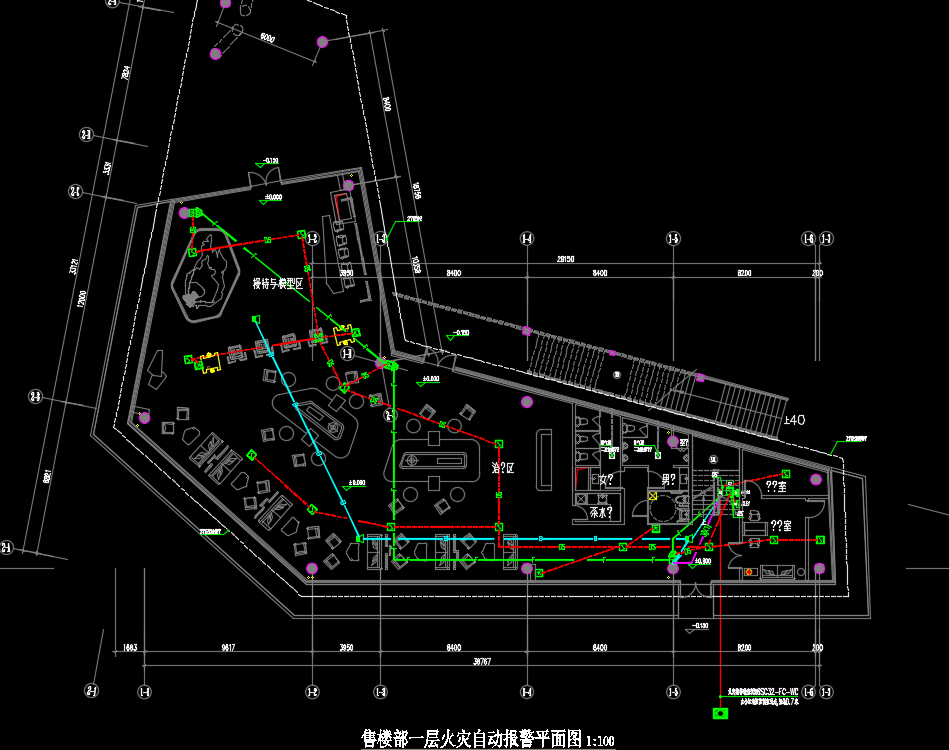

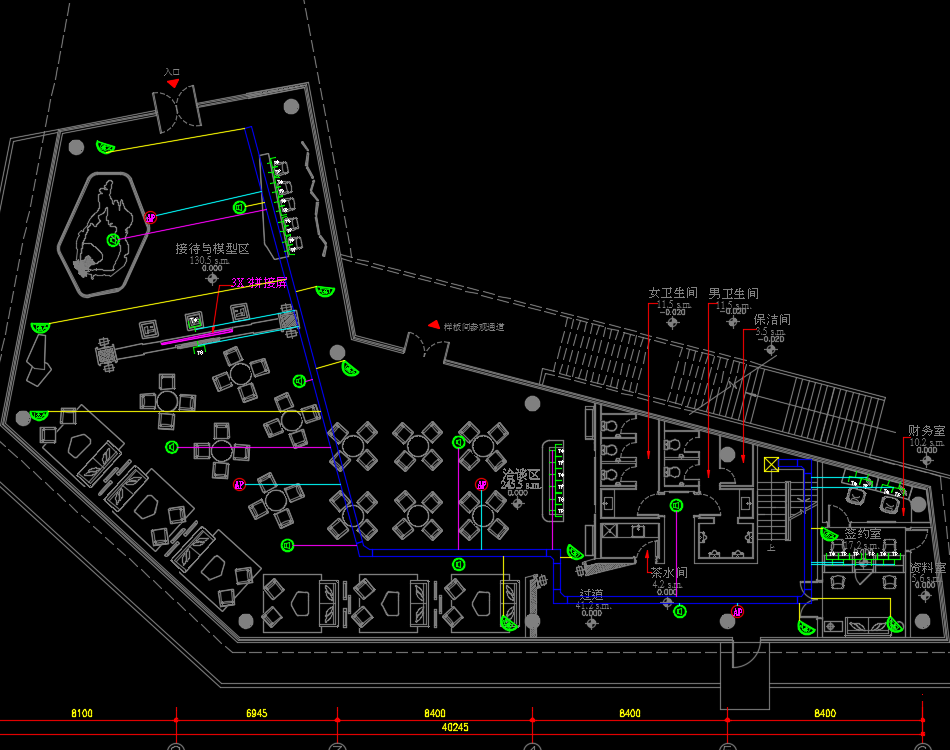

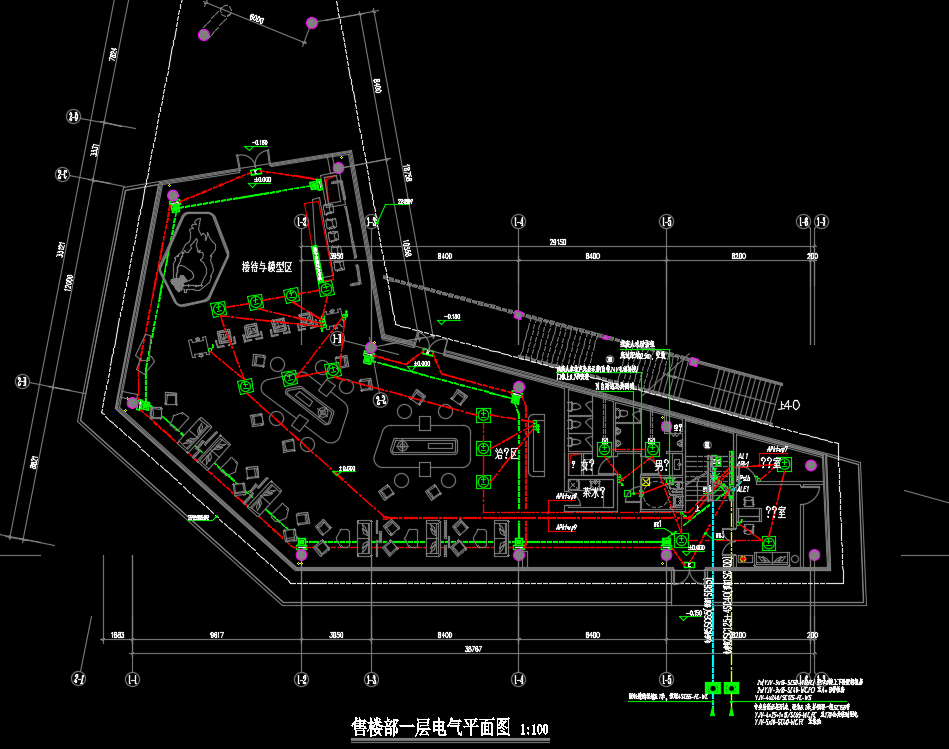

二层售楼处装饰电气施工图纸，包括：配电箱系统图、电气平面图、火灾自动报警平面图、防雷平面图、接地平面图、照明平面图、插座平面图、弱电平面图等
