十五层框架-抗震墙结构高校教学楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-30
  • 资料类型:RAR
  • 资料大小:13.7 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
十五层框架-抗震墙结构高校教学楼电气施工图纸
本工程建筑面积为39453.615平方米,地下2层,地上15层,建筑主体高度为73.6m。地下室由人防和非人防两部分组成。人防部分详见人防说明。结构形式为框架-抗震墙结构 ;基础形式为预应力管桩基础。
设计范围
1.配电系统
2.照明系统
3.建筑物防雷
4.火灾自动报警系统
供电方案:
1、正常使用电源:
工程根据负荷等级要求,从学校原有的开关房引来两路10KV高压电源供电。
2、应急电源:
a、在地下一层设置一台400KW柴油发电机组作为应急电源,当市电故障时,柴油发电机组自动启动,保证本工程内一、二电气负荷用电。发电机启动信号引自低压进线配电柜进线开关辅助触点,信号延时0~10s启动柴油发电机组,15s内投入额定负载运行。当市电恢复后,柴油发电机组冷却延时,自动停机。
b、消防中心报警联动柜、监控中心计算机系统等自带UPS电源。
c、应急疏散照明灯及疏散标志灯自带蓄电池。
十五层框架-抗震墙结构高校教学楼电气施工图纸,包括:高压系统图、低压配电系统图、竖向干线系统图、配电箱系统图、配电平面图、照明平面图、防雷大样图、基础接地平面图、防雷平面图、火灾自动报警平面图等
资料截图

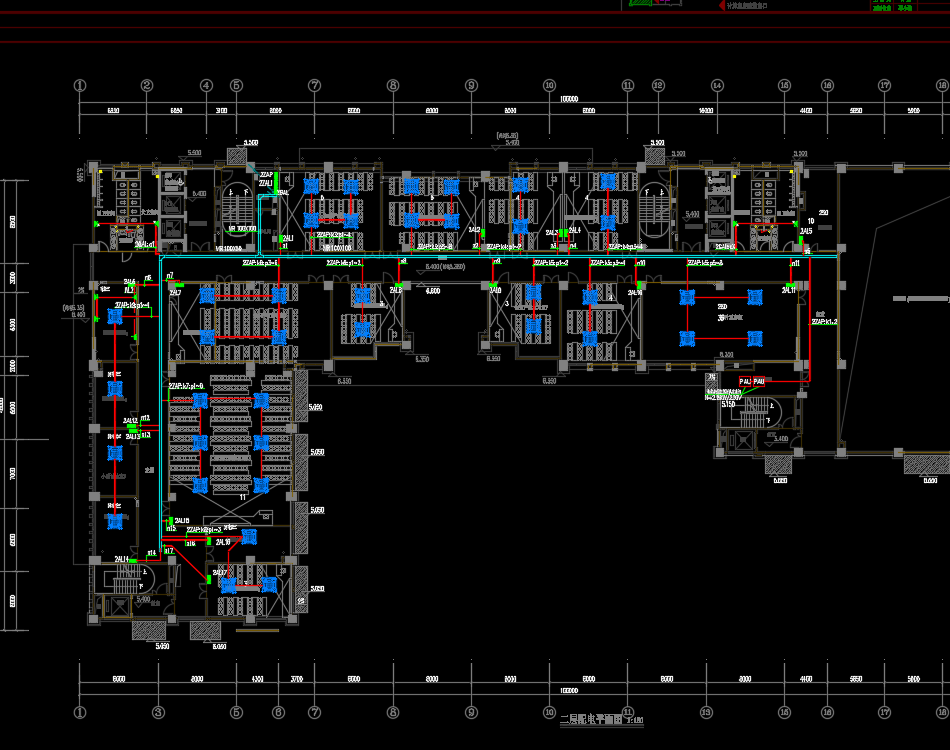

  • 十五层框架-抗震墙结构高校教学楼电气施工图纸

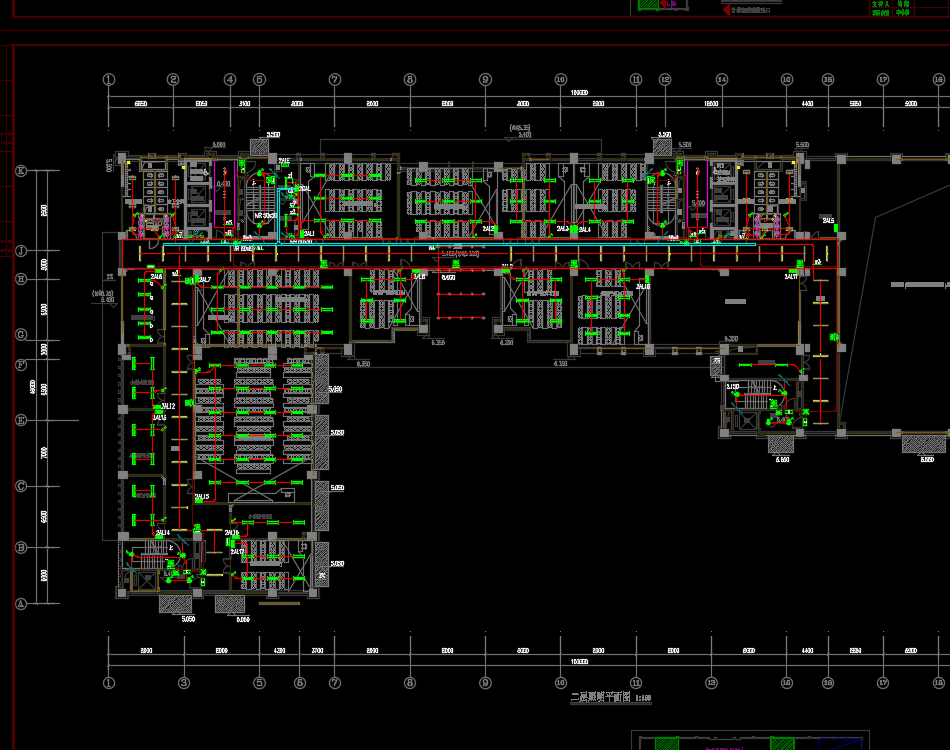

  • 十五层框架-抗震墙结构高校教学楼电气施工图纸

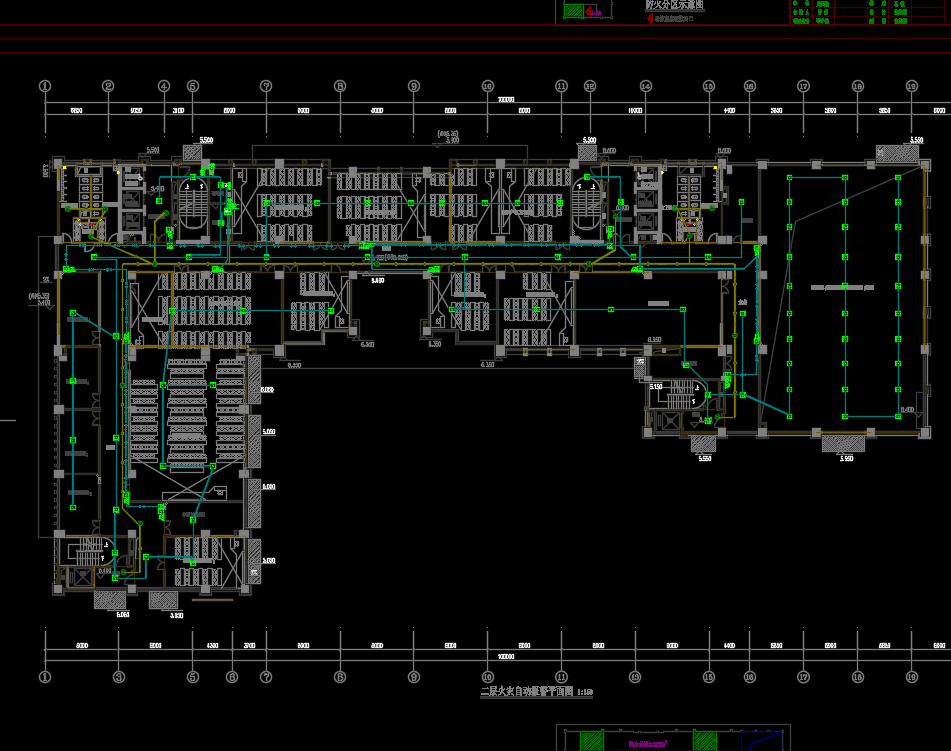

  • 十五层框架-抗震墙结构高校教学楼电气施工图纸
