二十二层商业广场办公楼及商业楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-01
  • 资料类型:RAR
  • 资料大小:49.7 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十二层商业广场办公楼及商业楼电气施工图纸
总建筑面积22140.10m2,建筑层数为地上22层。主要为办公室、商铺等。建筑主体高度79.20米。属于一类高层公共建筑。变电所设在本小区地下室。
设计范围:
1、本工程设计包括红线内的以下电气系统;
1)动力、照明系统;
2)防雷、接地系统;
3)电气消防系统;
2、与其它专业设计的分工:
1)有特殊设备的场所(例如:电梯井道照明等),本设计仅预留配电箱并注明用电量;
2)有特殊装修要求的场所,由室内装修设计另行设计,本设计将电源引至配电箱,仅预留装修照明容量。
3)住宅户内设备安装应满足东莞市住宅工程户内部分毛坯交楼基本要求。
4)开关、插座和照明灯具不应靠近可燃物,否则应采取隔热、散热等防火保护措施。
线路敷设:
1、进线采用电缆穿管埋地暗敷,室外埋0.7米以下,电缆穿墙的防水做法详见国标图集08D800-6/126。
2、建筑内的电缆井应在每层楼板处采用不低于楼板耐火极限的不燃材料或防火封堵材料封堵。电气管线穿过楼板和墙体时,孔洞周边应采取密封隔音、防火措施。做法详国标图集08D800-6/85、120、124、125。
3、消防配电线路敷设时应满足:明敷时(包括敷设在吊顶内),应穿金属导管或采用封闭式金属槽盒保护,金属导管或封闭式金属槽盒应采取防火保护措施;暗敷时,应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。
4、敷设在钢筋混凝土现浇楼板内的线缆保护导管最大外径不应大于楼板厚度的1/3,敷设在垫层的线缆保护导管最大外径不应大于垫层厚度的1/2。线缆保护导管暗敷时,外护层厚度不应小于15mm;消防设备线缆保护导管暗敷时,外护层厚度不应小于30mm。
二十二层商业广场办公楼及商业楼电气施工图纸,包括: 配电干线系统图、配电箱系统图、配电平面图、照明平面图、电气平面图、弱电平面图、火灾自动报警系统图、火灾自动报警平面图、防雷平面图

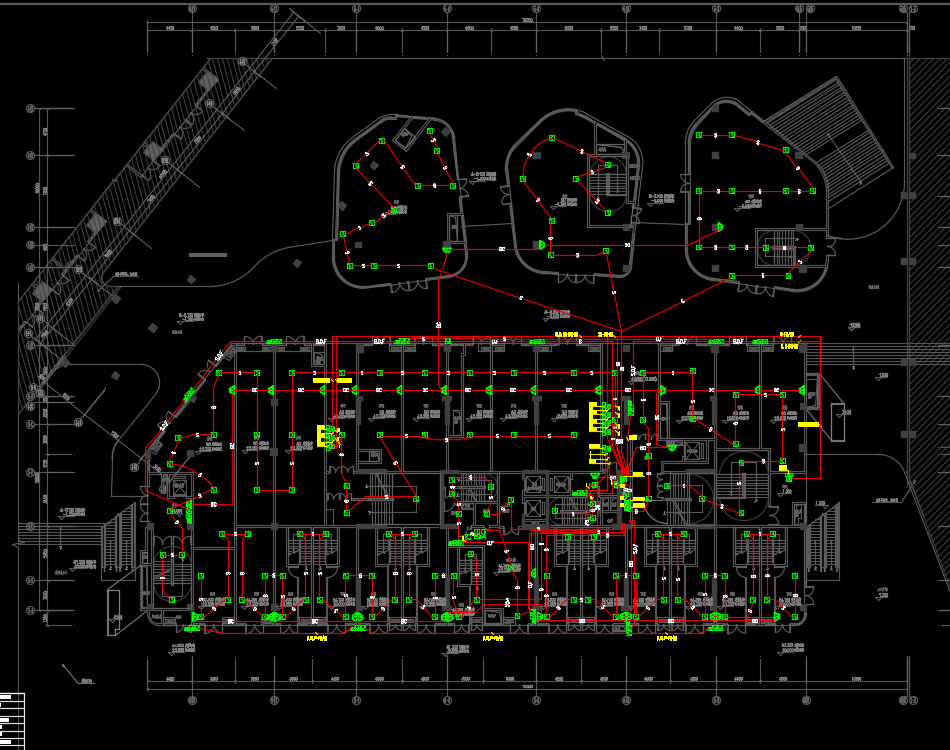

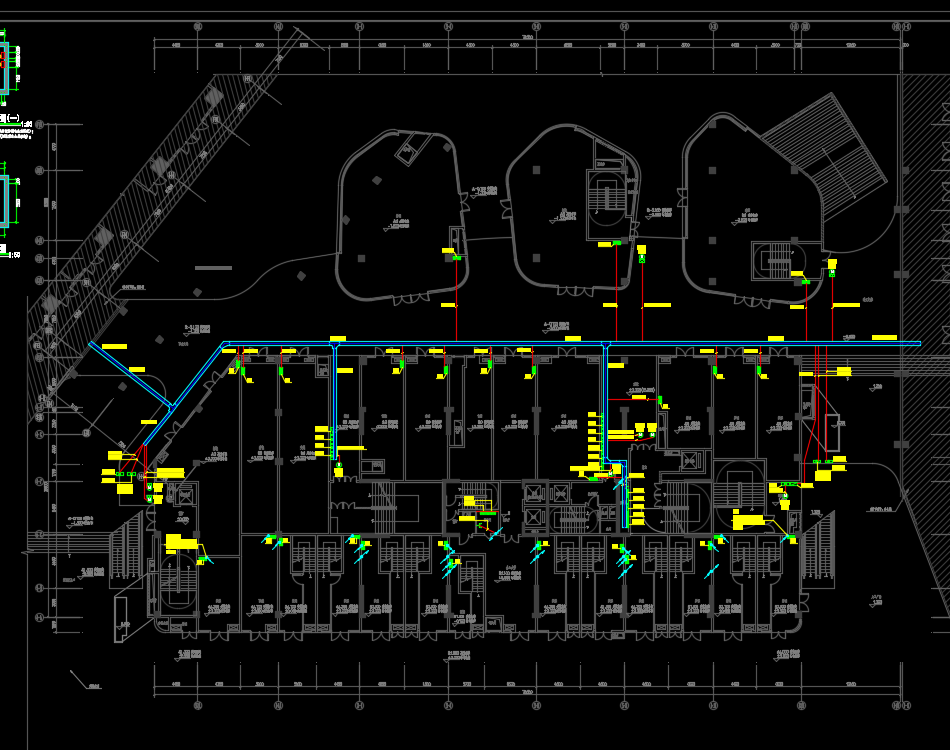

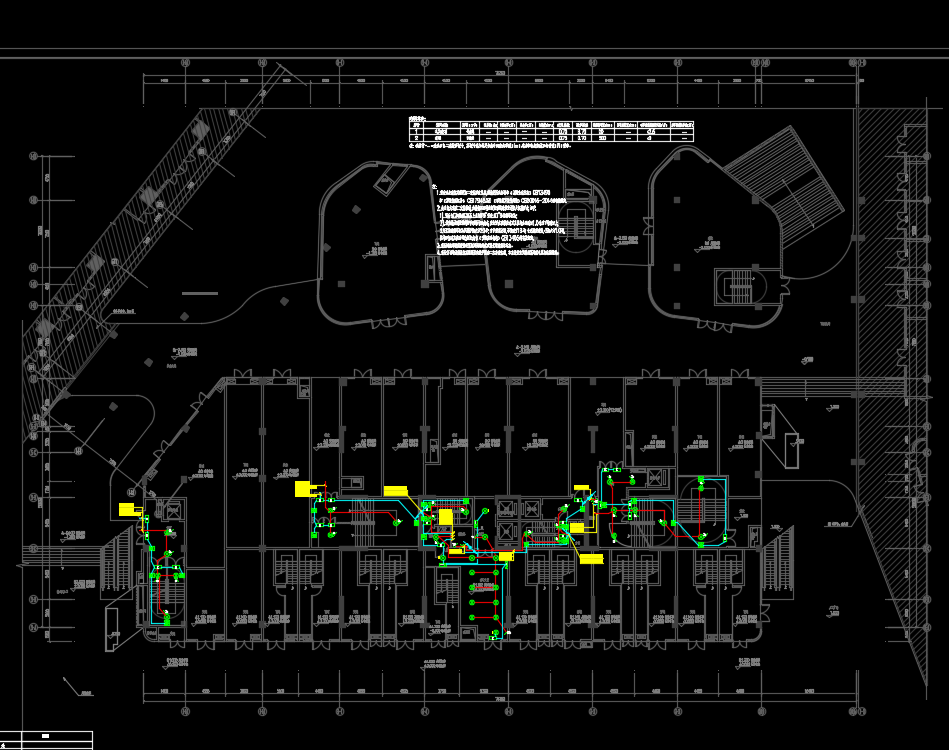

资料截图
  • 二十二层商业广场办公楼及商业楼电气施工图纸
  • 二十二层商业广场办公楼及商业楼电气施工图纸
  • 二十二层商业广场办公楼及商业楼电气施工图纸
