五层框架结构商业楼电气施工图纸(含招标文件、勘察报告)
本工程属于新建房建项目,建设地点位于XX,属于多层建筑物5F/-1F。总用地面积1861.64m2,总建筑面积50720.56m2,地下一层建筑面积为499.76m2,地上建筑面积为4572.8m2。基础为桩基础,结构类型为框架结构,抗震设防烈度6度,抗震等级为三级。
五层框架结构商业楼电气施工图纸,包括:电气管网平面图、消防平面图、配电平面图、系统图、剖面图、柱状图
资料截图

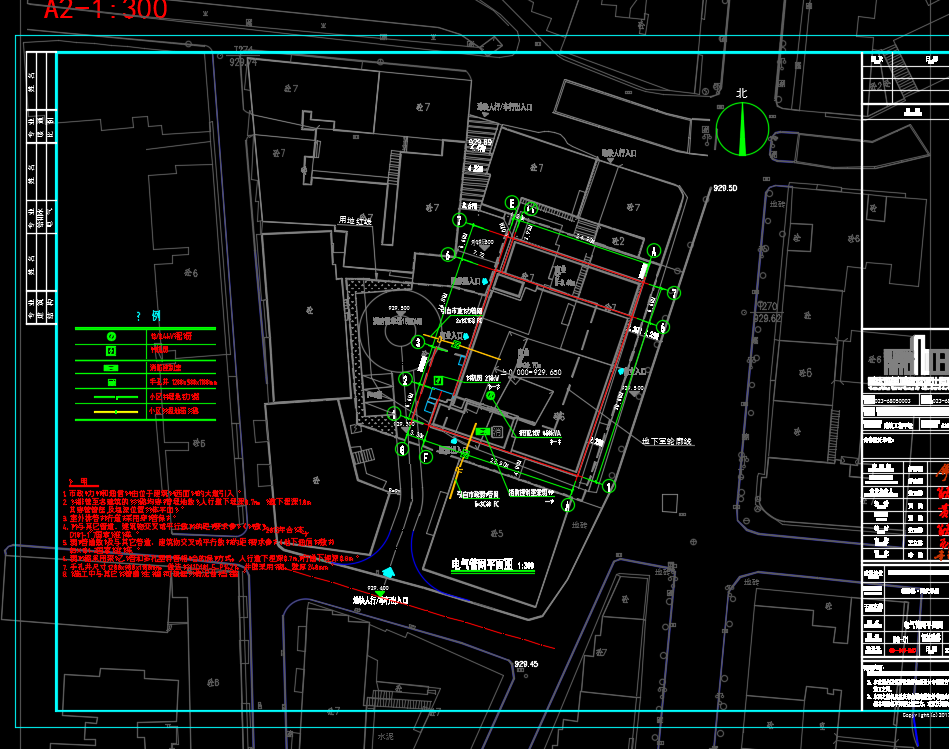

  • 五层框架结构商业楼电气施工图纸(含招标文件、勘察报告)

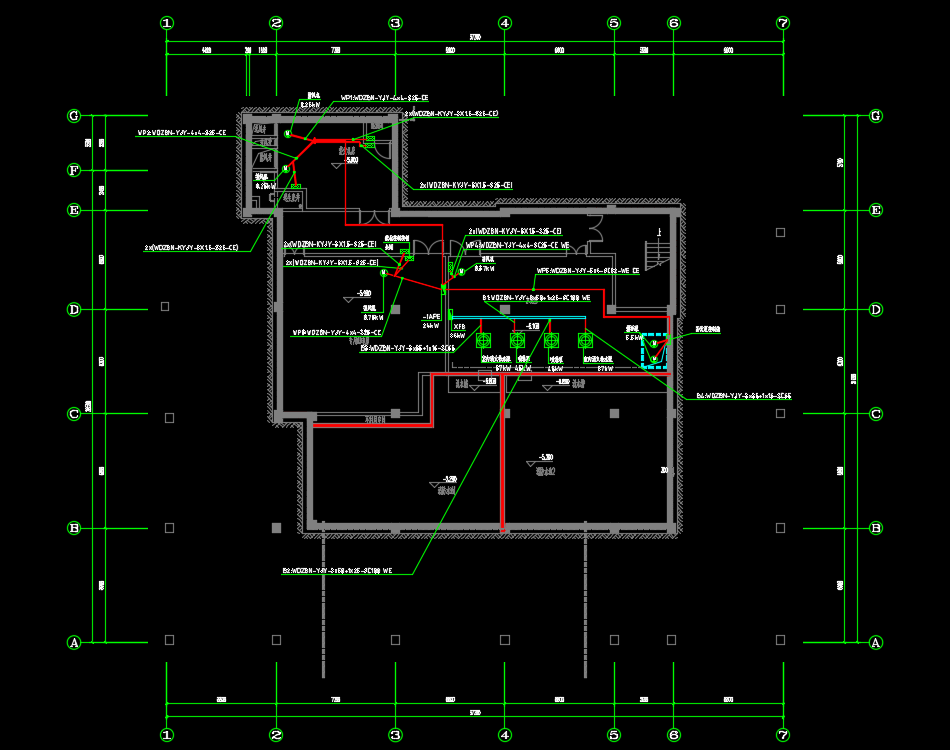

  • 五层框架结构商业楼电气施工图纸(含招标文件、勘察报告)

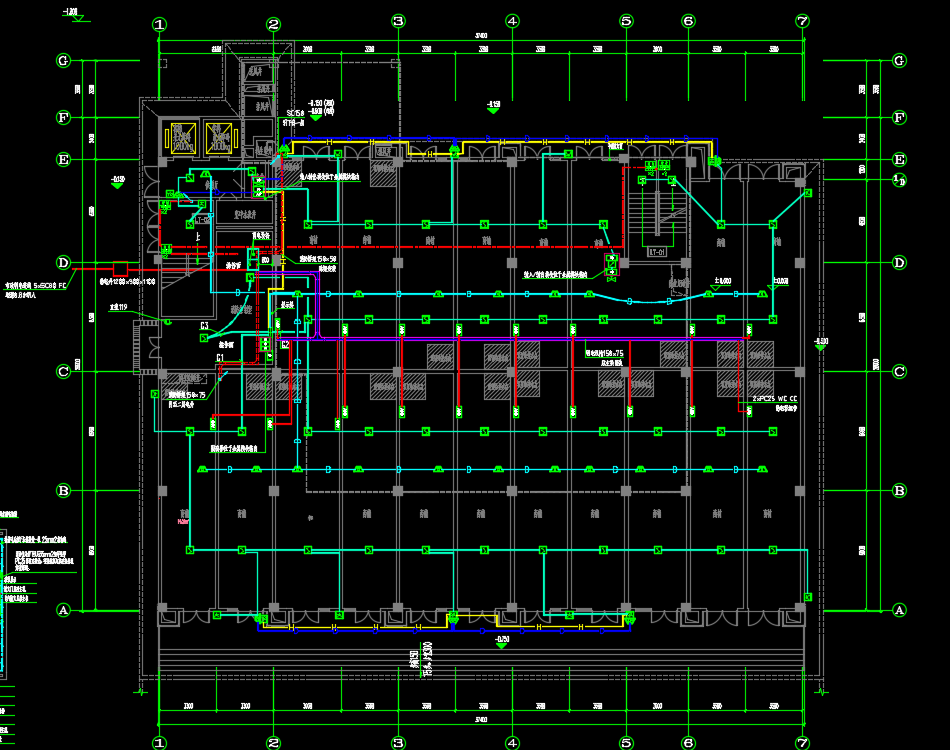

  • 五层框架结构商业楼电气施工图纸(含招标文件、勘察报告)
