新建酒店公寓,其中公寓437套，该项工程等级为一级，设计使用年限50年，类别为三类，耐火等级:地上 一级，地下室一级, 抗震设防烈度为七度.结构形式为钢筋混凝土框架结构，本工程总用地面积4368.3m2 ,总建筑面积48887m2 (其中:地下10200m2, 地上38687m2),停车：机动车停车总面积10200m2, 停车总数量178辆 , 非机动车停车面积178m2。
设计范围
1、本工程设计包括以下电气系统：
1）20/0.4kV变配电系统；
2）动力配电系统；
3）照明系统；
4）建筑物防雷、接地系统及安全措施；
2、与其它专业设计的分工：
1）有特殊设备的场所（例如：电梯、水泵、空调 等），本设计仅预留配电箱并注明用电量，控制箱由设备供应商提供；
2）有二次装修要求的场所，由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱，预留装修照明容量。
3）根据设计合同约定本工程的智能化弱电系统不在本次设计范围内，本次设计仅预留弱电系统电源。
供电电源：
由本项目的开关房引来2路20kV高压电源至酒店负一层的酒店专用配电房，开关房位于C1栋首层。每路高压电源均能承担本工程全部负荷，两路20kV电源同时工作，互为备用。

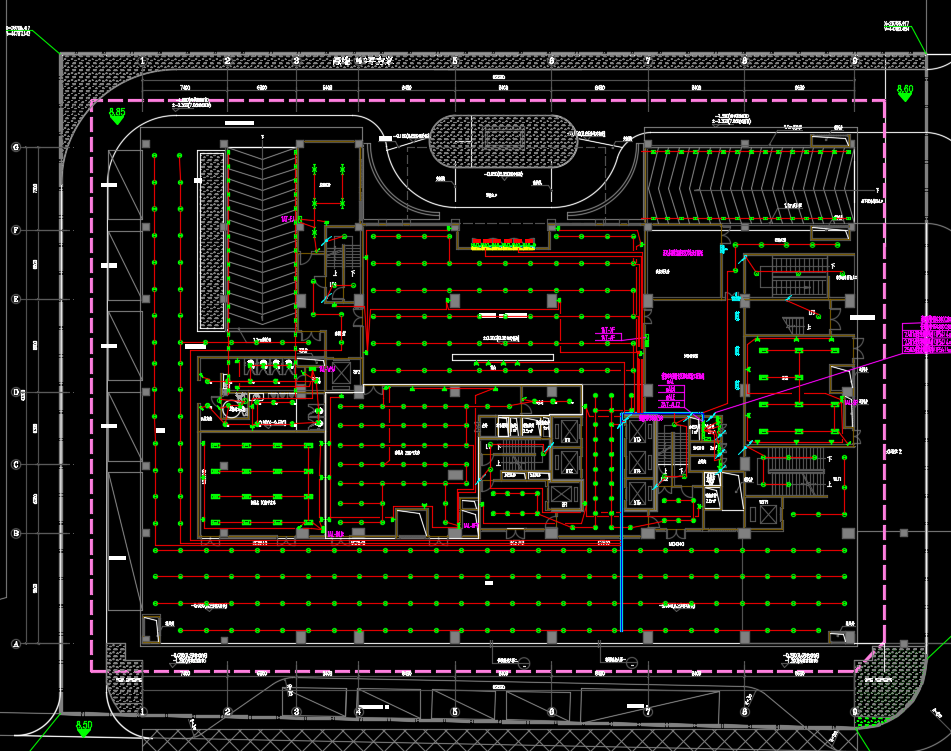

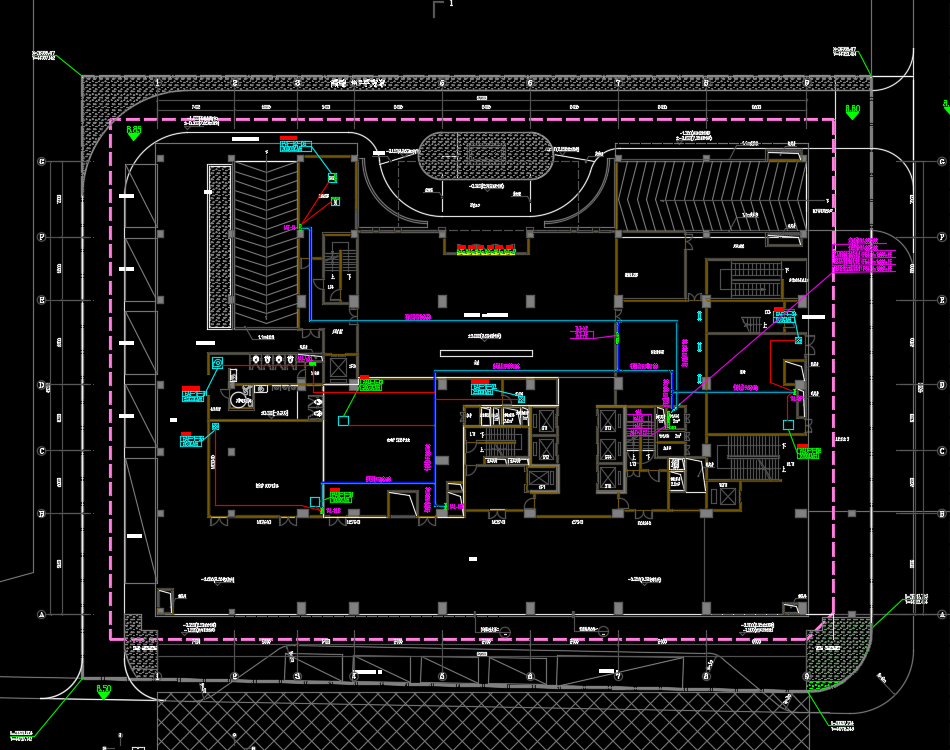

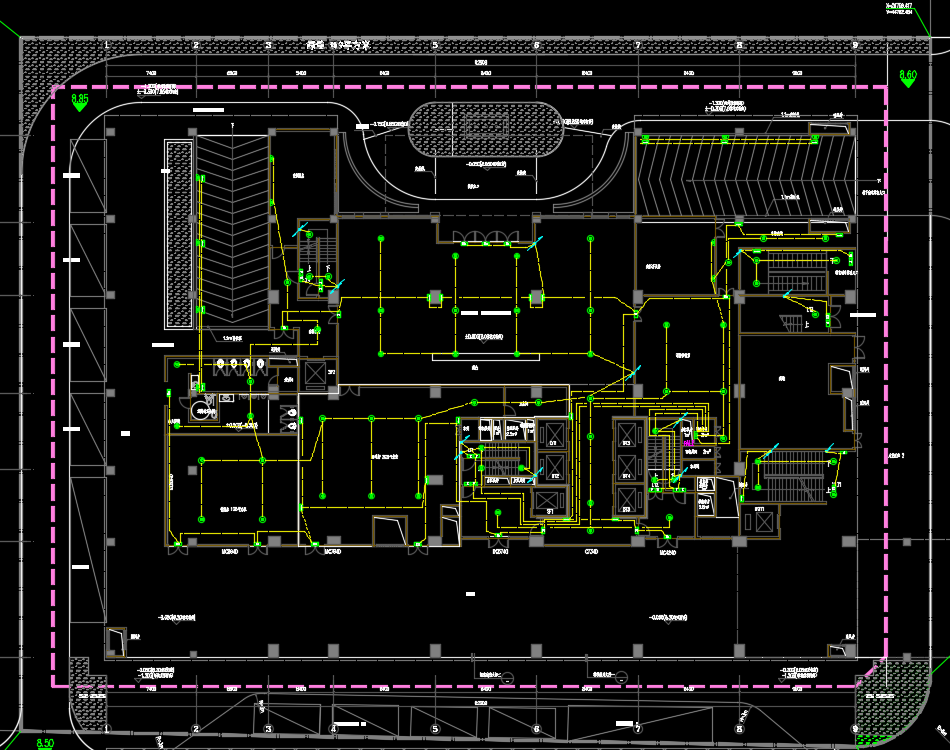

钢筋混凝土框架结构酒店公寓电气施工图纸，包括：高压配电系统图、低压配电系统图、低压配电竖向干线图、变配电房平面布置图、强电平面图、照明平面图
