本项目地下1层、地上4层。其中地下1层主要为设备用房、汽车库及其它配套用房；地上4层主要为剧院、剧院配套用房、多功能厅、办公、会议室等场所。地下汽车库为Ⅰ类汽车库，剧场为乙等剧场。本项目总建筑面积约47543平方米,其中地下建筑面积约17174平方米，地上建筑面积约30369平方米。本工程建筑高度为23.6米，为框架结构形式。本建筑为多层建筑，耐火等级为一级。
设计范围
1．本工程为新建项目，电气设计包括用地红线内的如下电气系统:
1)照明、动力配电系统;
2)防雷、接地系统;
3)火灾自动报警及联动系统;
4)漏电火灾监控系统;
5)消防设备电源监控系统;
6)综合电力监控系统;
7)能耗管理系统。
2.根据甲方要求，本工程10kV供电及变配电系统由当地供电局设计，不在本设计范围之内;
3.剧场、会议中心等场所工艺如舞台机械、灯光、音响、通讯指挥、监督、票务及其它智能化系统，已委托专业承包商另行专项设计；
4.所有专项设计与本设计的界面为承包商要求的供电点和信息点，舞台灯光、耳光、音响系统的电气预留界面为设备用房配电箱及控制机柜的进线端；
5.办公、会议室、走道、大厅等需二次精装修的场所，其照明、插座由室内装修深化设计，本设计预留电量及电源回路。
6.泛光照明、景观照明，由专业公司深化设计，本设计仅预留电源及电源回路。
7.人防区域电气设计由人防设计院设计，不在本次涉及范围内。
电缆、导线的选型及敷设
1.本工程电线电缆使用场所等级为一级。
2.消防动力及应急照明干线电缆在电缆竖井内与其他非消防电缆共同敷设时，采用柔性矿物绝缘耐火电缆NG-0.6/1KV明敷，与非消防电缆分别布置在电缆井的两侧；其余消防干线采用交联聚乙烯绝缘、聚烯烃护套无卤低烟耐火阻燃A级铜芯电缆WDZAN-YJY-0.6/1kV沿桥架敷设。消防动力及应急照明支线选用交联聚乙烯绝缘无卤低烟阻燃B级耐火电线WDZBN-BYJ-450/750V穿SC钢管沿墙及楼板暗敷或沿桥架敷设。非消防干线采用交联聚乙烯绝缘、聚烯烃护套无卤低烟阻燃A级铜芯电缆WDZA-YJY-0.6/1kV沿桥架敷设。

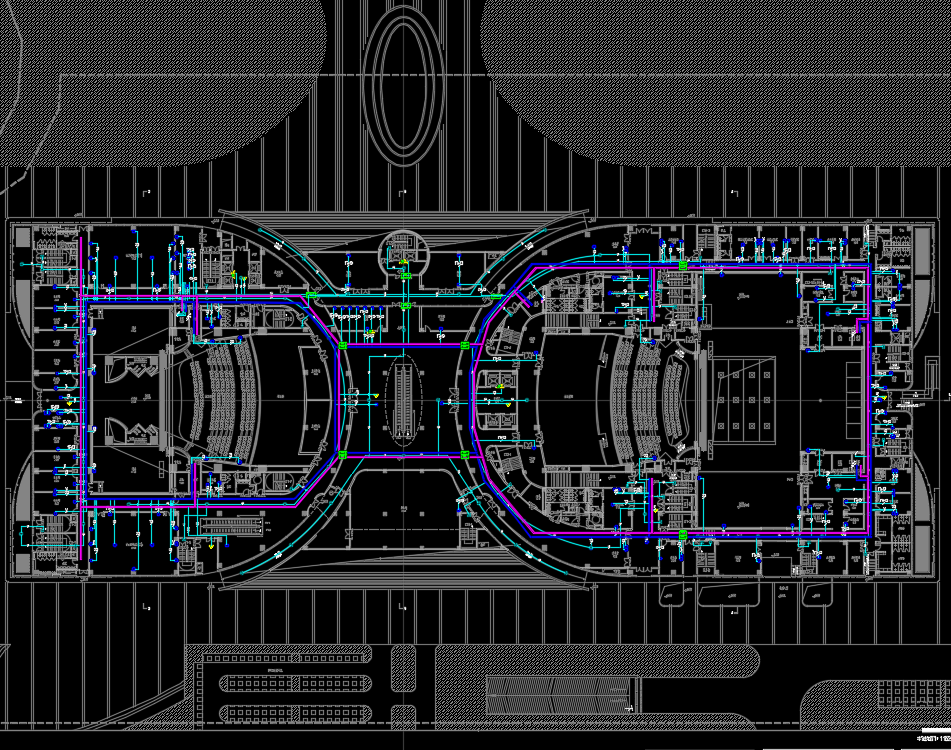

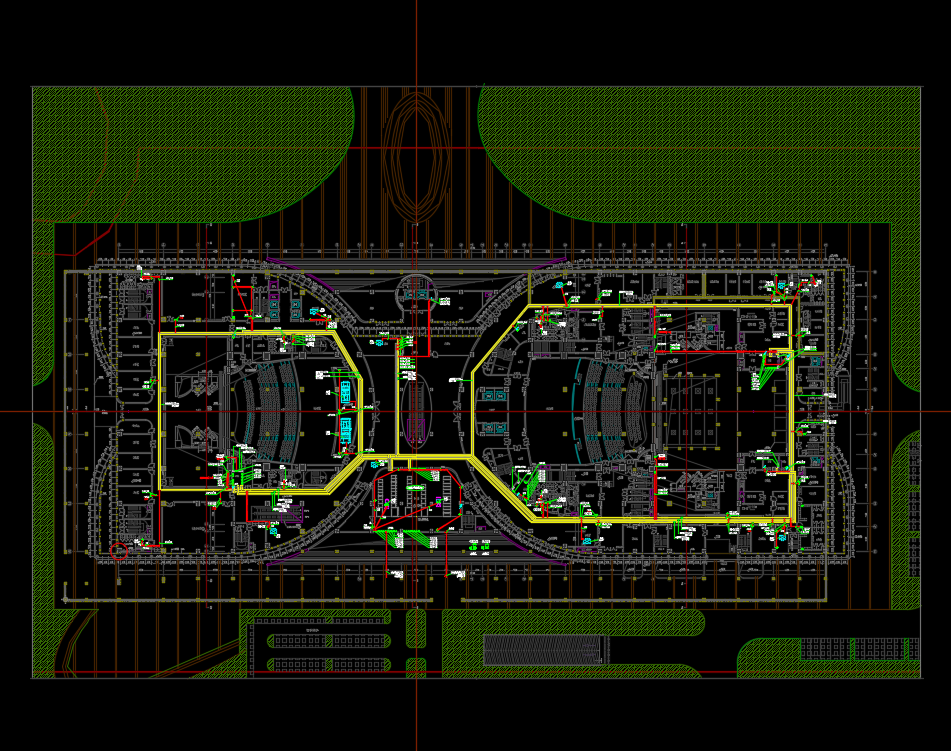

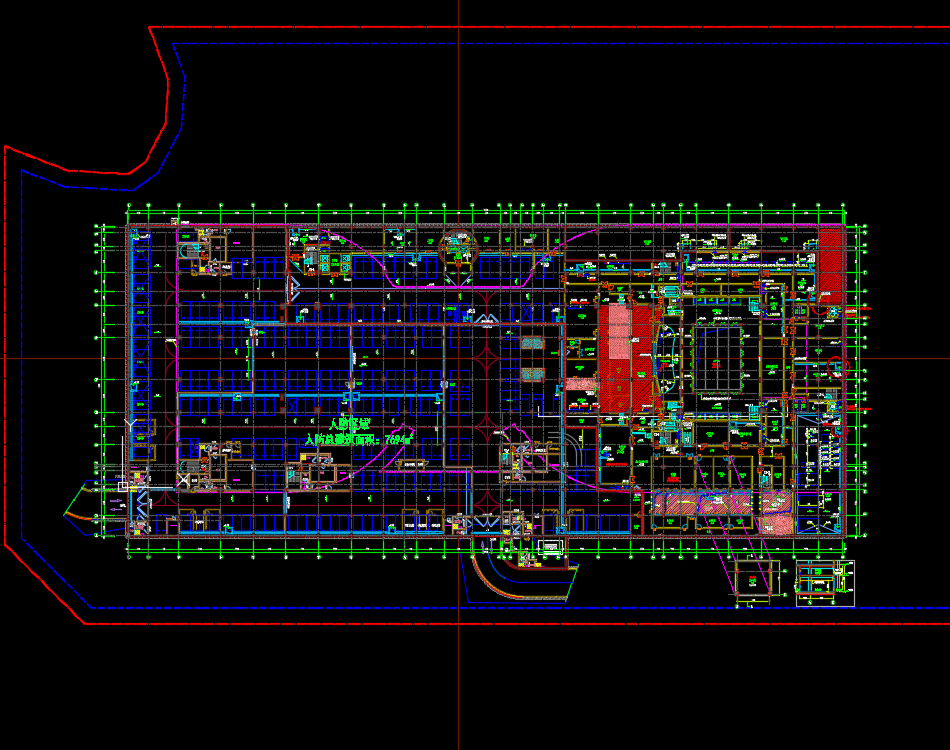

四层框架结构大剧院文化馆电气施工图纸，包括：竖向配电系统图、防雷接地竖向干线示意图、防雷平面图、接地平面图、配电系统图、配电平面图、照明平面图、火灾自动报警系统图、火灾自动报警平面图
