小学强弱电施工图纸(含PDF格式)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-13
  • 资料类型:RAR
  • 资料大小:48.3 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
小学强弱电施工图纸(含PDF格式)
轨交16号线XX站07-05地块配套小学新建工程,为三十班小学。内含学校教学楼、实验楼、行政综合楼、餐厅,另有变电所,配电间等辅助配套用房。总建筑面积为20857平方米,其中地下为6571平米,地上为14286平米。本项目地上部分为7栋单体。1#为教学实验楼,建筑高度18.106米;2#为行政综合楼,建筑高度18.106米;3#为食堂及风雨操场,建筑高度14.200米;4#为配电间和开关站,建筑高度4.5米;5#为西门传达室,建筑高度7.2米;6#为南门传达室,建筑高度3.9米;7#为垃圾房,建筑高度6.3米。另外,地下室还设置人防,为核6级、常6级人防工程,战时功能为二等人员掩蔽部。本次设计涉及到的建筑包括1#~3#楼。结构形式:框架结构;教学实验楼、行政综合楼、餐厅及风雨操场采用装配式结构,装配体系为装配整体式框架结构。预制构件主要由预制柱、预制梁、叠合楼板等组成。抗震设防烈度:7度。空调形式:采用分体空调。消防泵房与消防水池设在2#楼地下一层。配电间和开关站设在4#楼。消防安防控制室设置在2#楼一层。信息接入机房、网络中心设在地下一层,弱电管理中心设在2#楼二层。
设计范围
1 火灾报警系统工程设计内容包括:火灾自动报警系统、可燃气体探测报警系统、消防联动控制系统、防火门监控系统、消防专用电话系统、公共广播系统、电源与接地系统和机房工程。
2 机房工程纳入建筑智能化系统工程统一设计,不在本次设计范围内。
3 人防区域内的人防战时通讯系统详见人防电气专业施工图;电气火灾监控系统、消防设备电源监控系统及智能应急照明控制系统详见电气施工图。
火灾自动报警系统的形式
系统按照智能型总线制消防报警与联动控制系统的形式设计,任一台火灾报警控制器所连接的设备总数和地址总数均不超过3200点,其中每一总线回路连接设备的总数不超过200个,并预留10%的余量。火灾报警控制器接收感烟、感温等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮、防火调节阀、防烟防火阀、排烟防火阀等的动作信号;接收和显示可燃气体探测报警系统上传的报警信号;联动控制所有与消防有关的设备,并显示其运行状况。
系统总线上设置总线短路隔离器,每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不超过32点。系统总线在穿越防火分区处设置总线短路隔离器。

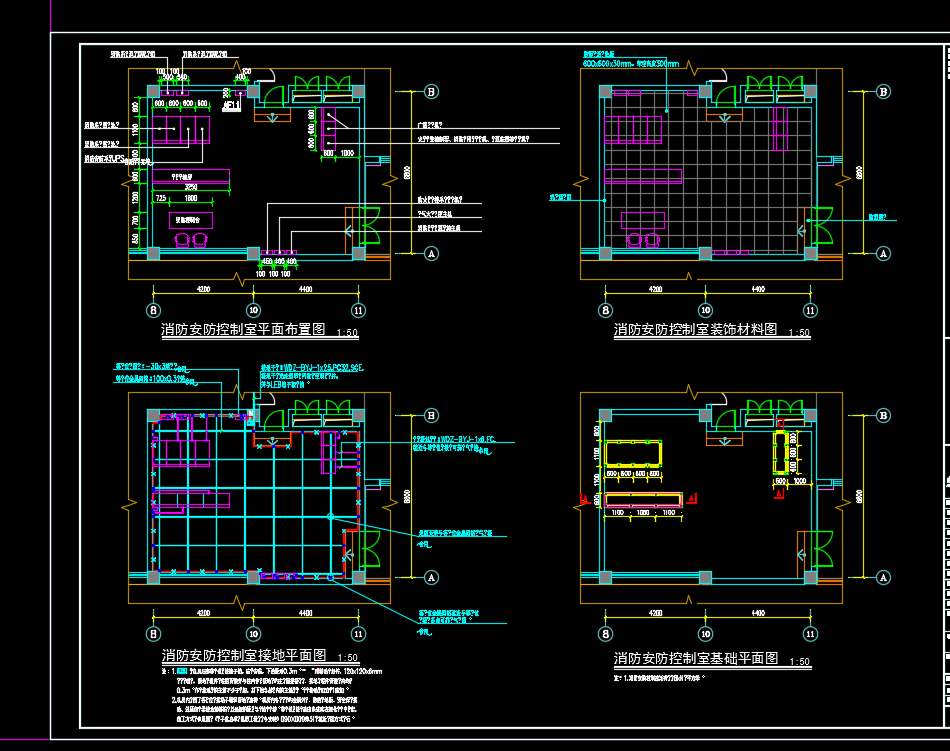

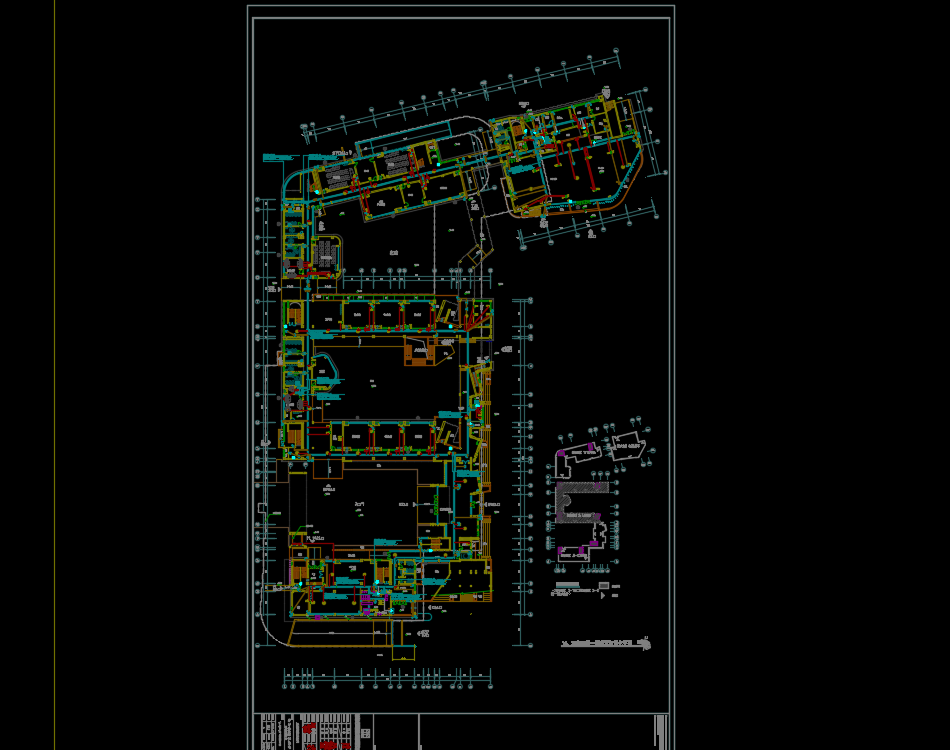

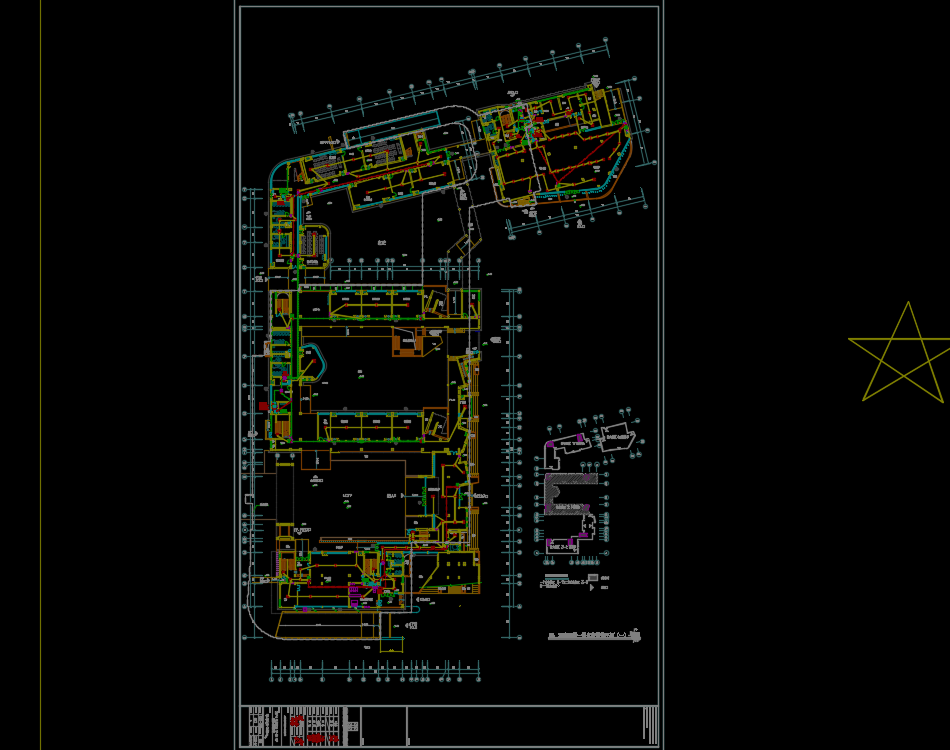

小学强弱电施工图纸,包括:火灾自动报警系统图、建筑智能化系统图、火灾报警平面图、建筑智能化平面图、火灾报警系统大样图等
资料截图
  • 小学强弱电施工图纸(含PDF格式)
  • 小学强弱电施工图纸(含PDF格式)
  • 小学强弱电施工图纸(含PDF格式)
