建筑总用地26926平方米,总建筑面积127242平方米。本小区由七栋高层住宅及二层地下室组成。
地下二层层平时为设备用房及汽车库,战时局部为二等人员掩蔽所; 地下1层为汽车库,设备房及临街商业。
设计内容
本设计包括火灾自动报警及联动控制系统(气体灭火.应急广播系统。消陈专用电话系统等)、有线电视系统、网络配线系统、电话配线系统、可视对讲系统、闭路电视監控系统、停车场管理系统。
对火灾报警和火灾确认的联动控制要求:
1.任一个烟或温感探测器动作,任何-一个水流指示器动作,视为火灾报警.
1)立即在消肪控制室火灾报警控制器上报警,显示具体位置或区域;
2)有声光报警系统时,启动相应层的声光报警署;
3)停止有关部位的空调送风机，关闭电动防火阀, 并接收其反馈信号;
4)启动有关部位的防烟和排烟风机。排烟阀。正压送凤阀等,并接受其反馈信号
2.一个探测区域内的两个探测器相维动作或任一个手动报警按钮动作,视为火灾确认:
1)对火灾相应层进行消防广播。先警铃, 后广播,循环播放;
2)启动着火层及相关层通道的火灾疏散应急照明。
3)控制所有电梯停于首层,并接收其反馈信号;
4)切断有关部位的非消防电源;客梯待迫降至首层开门后切断电源。
5)启动消火栓泵,并接收其反馈信号。
3.消火栓泵控制:任一个消火栓按钮动作,一对接点在集中报警控制器上报警及显示位置,并通过现场模块联动启动消火栓泵,同时另~对接点直接启动消火栓泵,并接受反馈信号,点亮消火栓的起泵指示灯。
4.喷淋泵控制:
1)任一个湿式报警阀的压力开关动作,一对接点在报警控制器中报警,报警控制券通过现场模块联动启动喷淋泵,并接收其反馈信号。同时,另一对接点直接启动喷琳泵。
2)水流指示春、安全信号阀动作仅在报警器上报警显示位置。
5.在消防控制室显示消防水池及水箱水位。
6.防、播烟风机控制:
1)火灾报警后,启动有关部位的防烟风机,打开报警层(部位)的送风阀,并接收反馈信号。
2)火灾报警后,打开报警层(部位)的排烟阀,启动对应的排烟风机,并接收其反馈信号。当撸烟温度超过280" 时,对于支管应关闭其上的防火阀，对于干管,应关闭其上的防火阀并且联动关闭对应的撸烟风机。

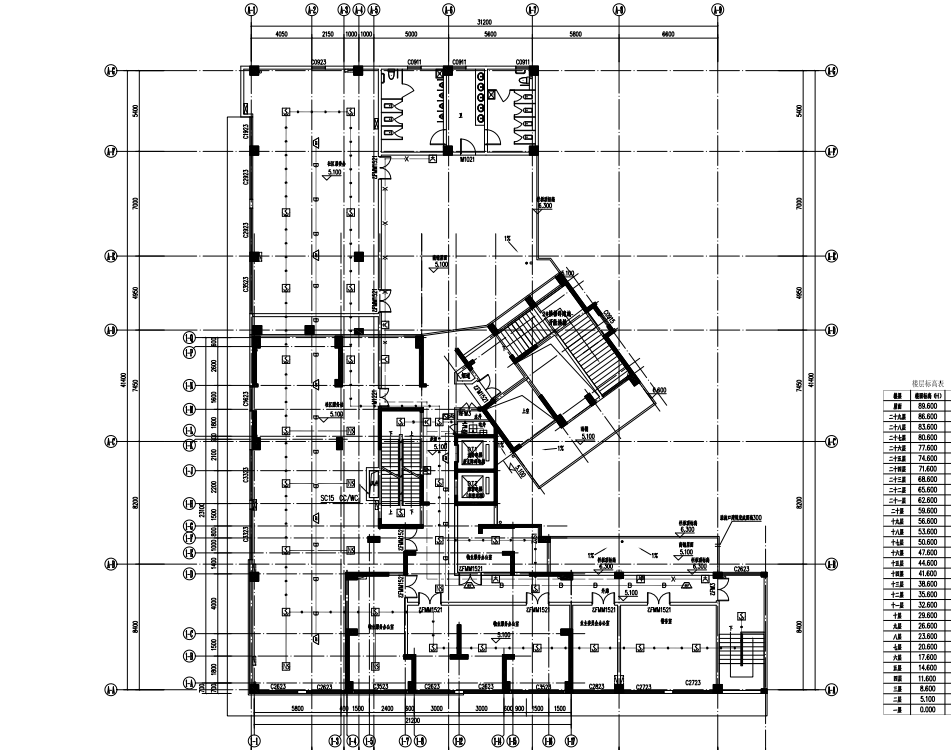

高层住宅及配套地库电气施工图纸，包括：火灾自动报警平面图、配电照明平面图、强、弱电平面图、火灾自动报警系统图、弱电系统图、强电系统图、防雷接地平面图、竖向配电干线图、配电箱系统图等
