本工程用电负荷等级按原设计要求。本次设计涉及到的强电线路设计,电源引自新设配电箱。
本次设计"照明平面"中的灯具位置及型式是依据装饰设计提供的吊顶平面。灯具应采用节能型灯具,功率因数达0.9以上,应急照明灯具应采用带玻璃或其他非燃烧材料作保护罩。
应急照明回路与其他电气回路分开敷设，共桥架时之间加隔板。导线根数为5根以下时穿JDG20管,明敷设应在金属管外壁上刷防火涂料.暗敷时应敷设在不燃烧结构体内且保护层厚度不小于30mm。
所有导线在线槽内不得有接头或扭结,导线接头应在线槽侧加装的接线盒内连接,导线不允许外露.
线路敷设过长,加装拉线盒(86H50)进行拉线,拉线盒应加金属盖板.
所有进出建筑物的电缆金属外皮,金属管道,金属构件应在进出口处用-40X4镀锌扁钢与接地网连接以防雷电波侵入.
安全接地:所有不带电的金属设备外壳,金属构件,管道均应接地.配电箱及插座回路采用专线与PE干线连接.
所有I类灯具及低于2.4米的灯具应加装PE线.
本工程采用TN-S接地系统,保安接地，防雷接地和弱电接地共用同一组接地体,接地电阻小于1欧.
本工程设总等电位联结，在配电间附近处设MEB箱。应将建筑物的PE干线、电气装置接地极的接地干线、水管、煤气管等金属管道、建筑物的金属构件等导体作等电位联结。

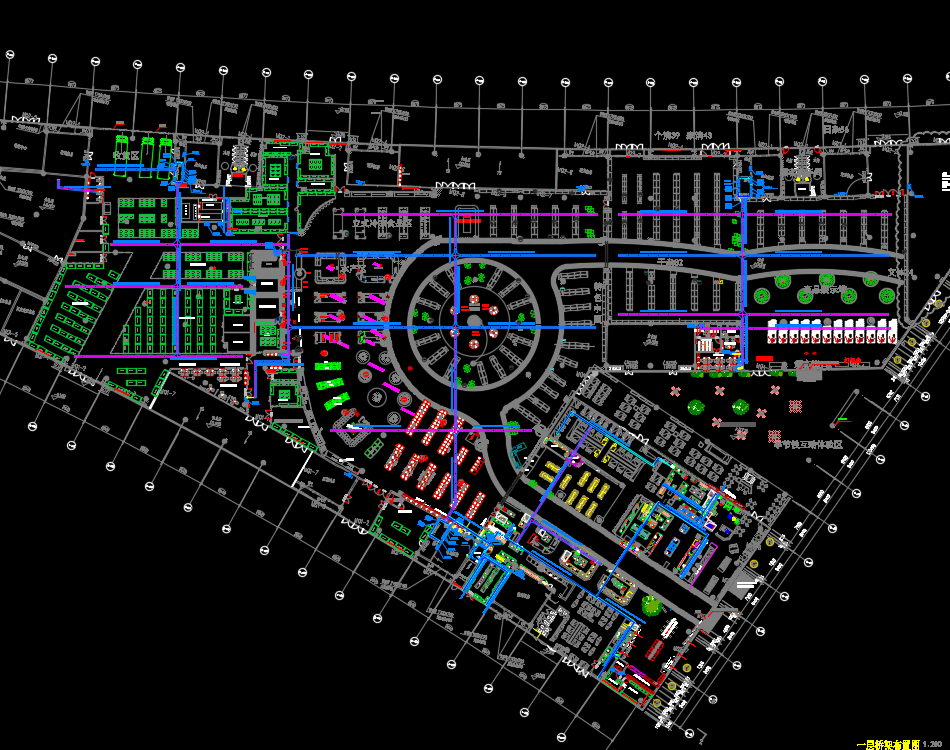

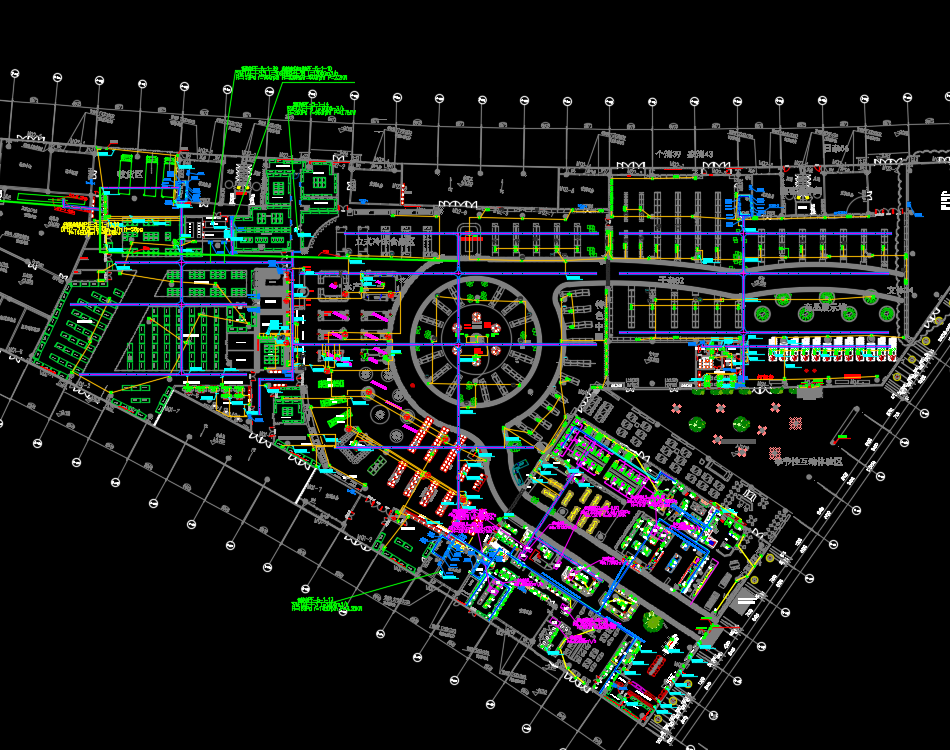

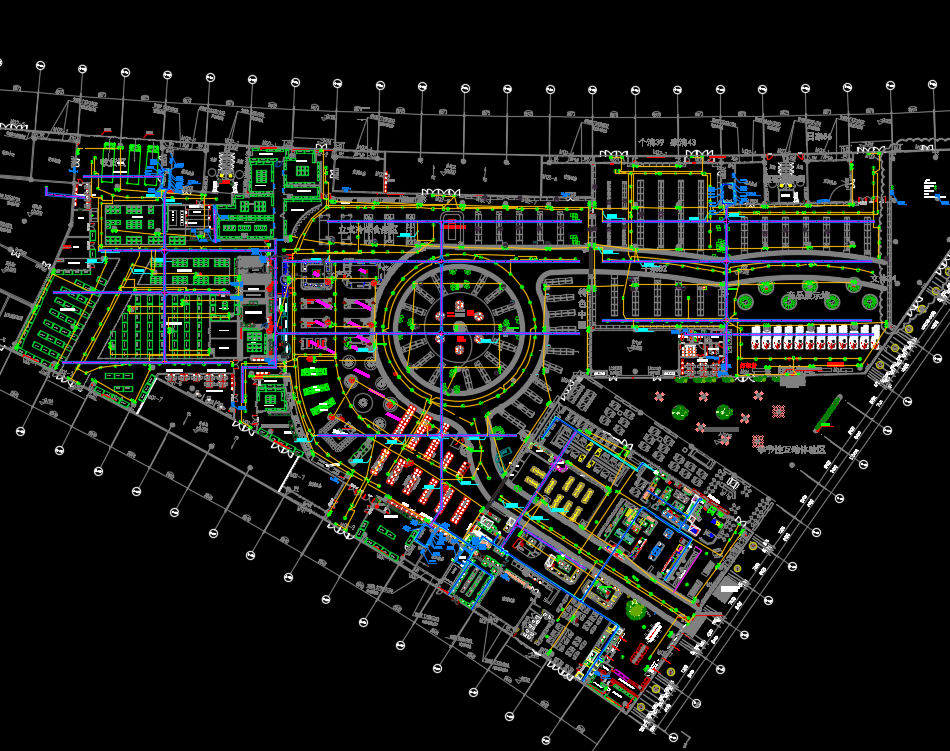

某著名生鲜连锁超市装饰装修电气施工图纸，包括：照明布线图、桥架布置图、诱导灯布线图、插座布线图、配电系统图等
