用地面积157538.75平方米,建筑占地面积为50328.45平方米，总建筑面积为309284.46平方米，其中地上建筑面积为286389.30平方米，地下建筑面积为22895.16平方米。主要建设内容包括标准厂房、职工宿舍、配套用房、及其他基础设施建设。1#楼，一、二层为厨房及餐厅，三至十六层为标间。屋顶标高为66.5米，耐火等级为二级，本工程供电由小区配电房引来。据建设单位要求，本工程只设计配电、照明、动力、弱电系统、火灾自动报警以及防雷接地六个系统。2#楼，一至三层为商业。屋顶标高为15.5米，耐火等级为二级，本工程供电由小区配电房引来。据建设单位要求，本工程只设计配电、照明、动力、弱电系统、火灾自动报警以及防雷接地六个系统。3#楼，一、二层为厨房及餐厅，三至十六层为标间。屋顶标高为66.5米，耐火等级为二级，本工程供电由小区配电房引来。据建设单位要求，本工程只设计配电、照明、动力、弱电系统、火灾自动报警以及防雷接地六个系统。4#楼，一至三层为办公。屋顶标高为15.5米，耐火等级为二级，本工程供电由小区配电房引来。据建设单位要求，本工程只设计配电、照明、动力、弱电系统、火灾自动报警以及防雷接地六个系统。
用电负荷
一）、电源：由负一层配电房引来。
二）、负荷等级：所有消防用电设备（消防监控中心、消防泵等）及应急、疏散照明、疏散指示灯、走道照明等为一级负荷；其他属三级负荷。本大楼的安装功率为2236KW,有功功率为1599KW，其中一级负荷为790KW，三级负荷为1273KW.
低压配电系统线路敷设：
1、从低压配电柜引出的照明、动力干线，采用沿电缆沟及电缆桥架敷设，其余地方在电缆井或吊顶内敷设。
2、照明、动力供电改用无烟无卤电缆。
3、由各层照明及动力配电箱分路引出至各用电设备的分支线，有吊顶时则沿吊顶内暗敷，无吊顶则沿楼层地平内暗敷，引至插座采用无烟无卤电线WDZ-BYJ-3*4暗敷，穿PVC塑料管PC20，引至灯具采用无烟无卤电线WDZ-BYJ-2*2.5暗敷，穿PVC塑料管PC16。2.5mm^U2^U导线2~3根可穿PVC16;4~6根可穿PVC20;7~8根可穿PVC25;8根以上分两根管敷设。4mm^U2^U导线2根可穿PVC16;3~5根可穿PVC20;6~8根可穿PVC25;8根以上分两根管敷设。金属线槽敷设详平面图，施工时请与其它统筹布置。
4、由于本工程均采用暗敷配线，暗式配电箱及暗式开关、插座等，电气安装人员必须与土建施工密切配合，做好孔洞、管线的的预留预埋。住宅采用明敷。
5、由建筑物引出室外的电缆，均需在建筑物外墙上预埋好防水套管，穿线之后应在钢管两端应防水材料加以封堵，以免渗漏。并做好防水处理，电线管混凝土保护层的厚度必须满足国家相关规范的要求。
6、为防止火灾蔓延，下列处所必须用防火材料封堵穿越管线：电气竖井每层楼板处；电缆桥架和管线穿越防火分区处；穿越变电所、发电机房、电气竖井处；由变电所通向室外线路的孔洞等。以上施工方法及防火材料见电气标准图《90SD180》。
7、消防线路穿钢管保护暗敷和明敷：暗敷设时，采用金属管保护，敷设在不燃烧体的结构层内，且保护层厚度不小于30mm；当采用明敷设时，应穿有防火保护金属管或防火保护的封闭式金属线槽。弱电和强电线路应在电井的两侧敷设或采取隔离措施以防止强电对弱电的干扰。

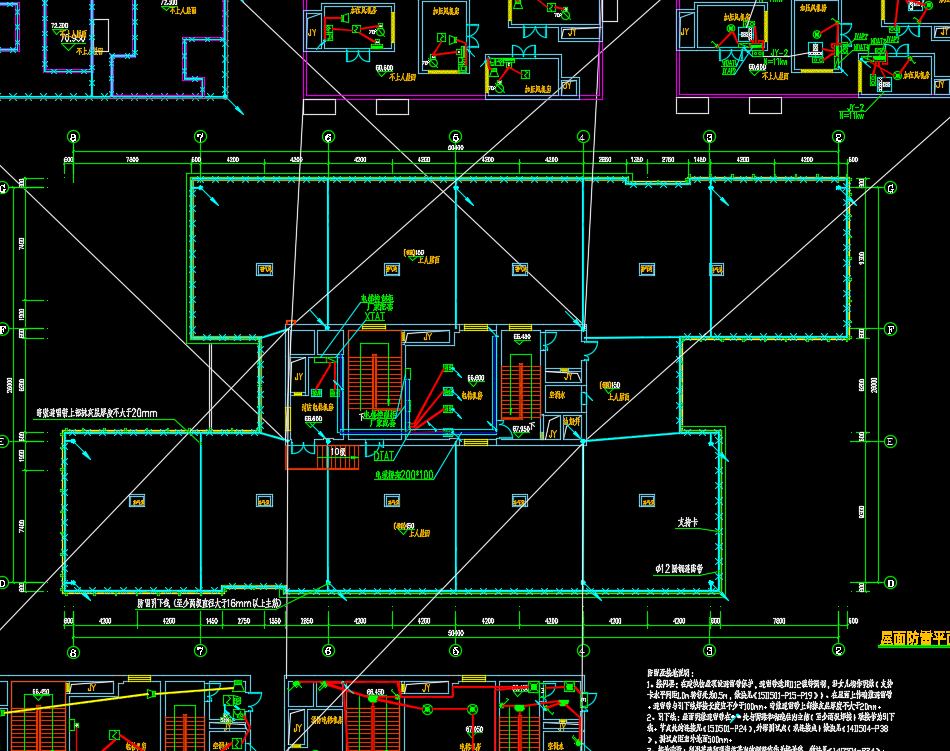

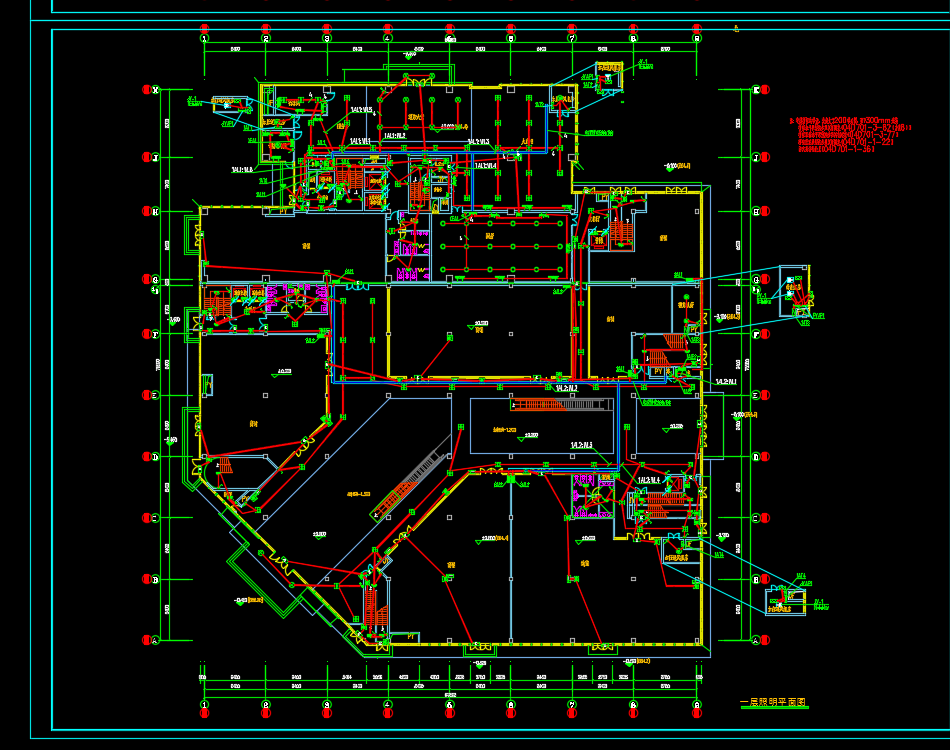

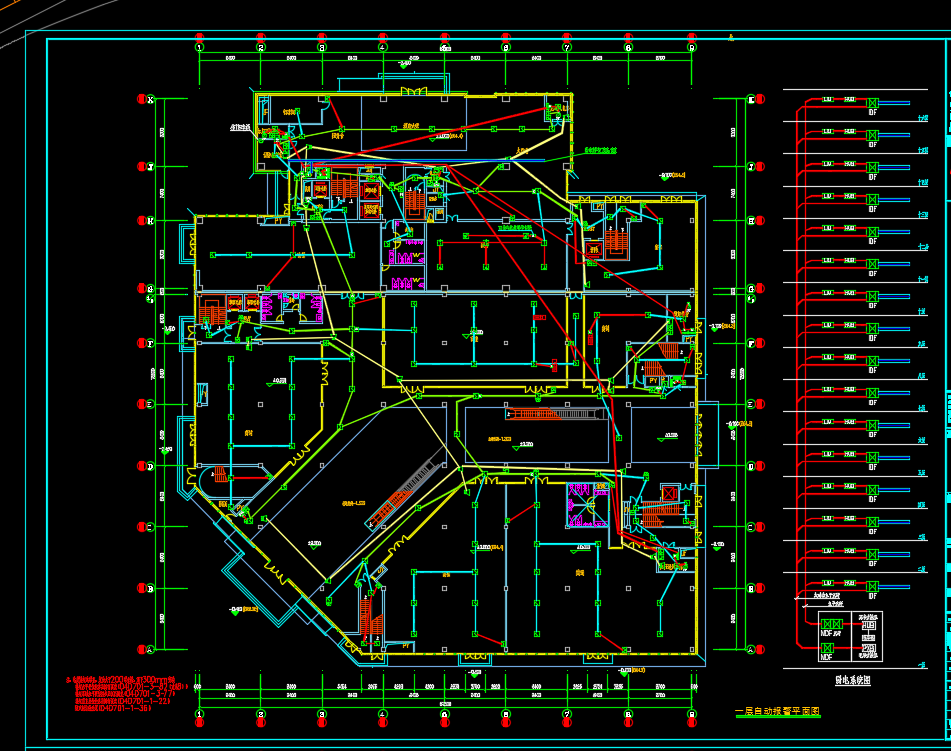

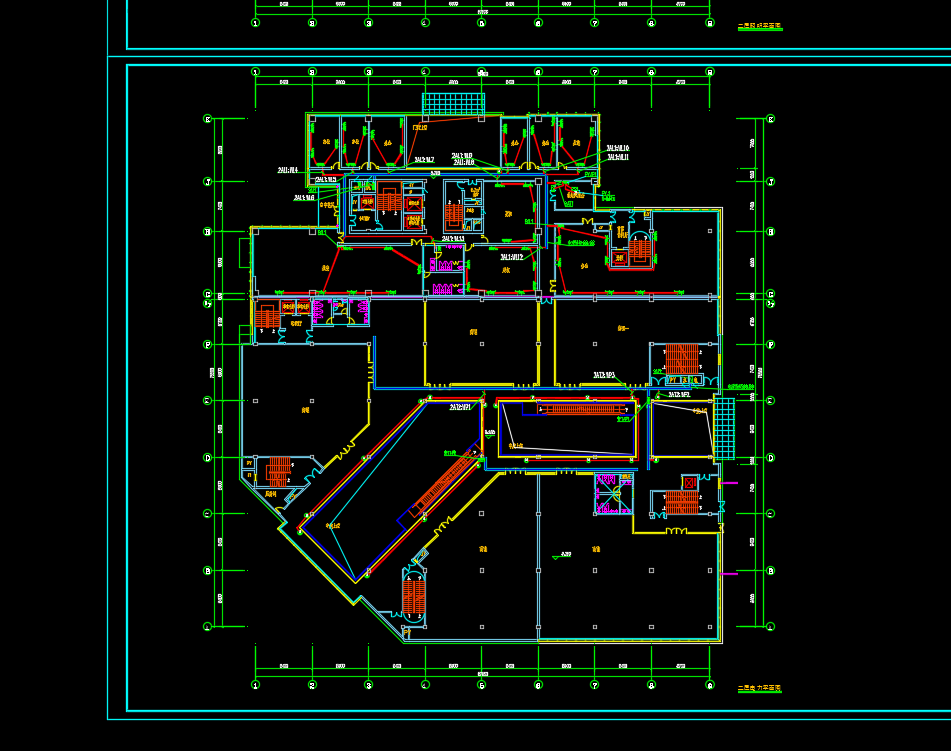

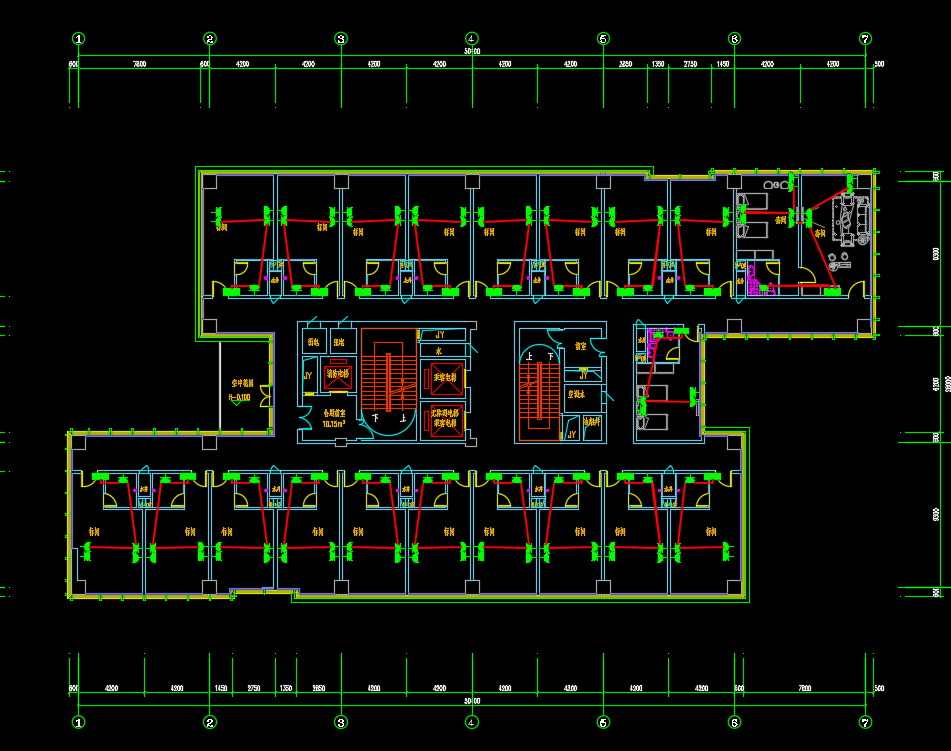

产业园四栋楼电气施工图纸，包括：竖向配电图、自动报警系统图、配电箱系统图、电力平面图、照明平面图、插座平面图、自动报警平面图、弱电系统图、防雷平面图、电力主干线图、电气火灾监控系统图
