四层现浇钢筋混凝土框架结构餐厅及倒班宿舍电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-16
  • 资料类型:RAR
  • 资料大小:13.4 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层现浇钢筋混凝土框架结构餐厅及倒班宿舍电气施工图纸
本建筑为多层民用建筑,主体为地上四层现浇钢筋混凝土框架结构,现浇钢筋混凝土屋面;该建筑耐火等级为二级,抗震设防烈度为6度,建筑设计使用年限为50年;建筑占地面积:1032.12m2;总建筑面积:3566.08m2。
本次设计内容主要包括:
(1)照明、插座总箱至分箱的配管及配线;照明、插座平面布置及分箱至末端的配管配线见二装图纸。
(2)动力配电及配线、配管及桥架。
(3)等电位联结等。
电力配电
1、本工程干线:一般配电采用WDZ-YJY-0.6/1kV低烟无卤阻燃铜芯交联聚乙烯电力电缆,支线采用WDZ-BY-450/750V低烟无卤阻燃铜芯塑料电线;消防配电干线采用NG-A柔性矿物绝缘电缆,其电缆封端、连接管等附件与电缆具有相同的防火性能;支干线及支线采用NH-YJV-0.6/1kV耐火铜芯交联聚乙烯电力电缆或NH-BV-450/750V耐火型铜芯塑料电线。本工程部分干线采用单芯电缆,当采用单芯电缆敷设时,应在桥架内敷设,同一回路的各相电缆需成品字形排列。
2、线路敷设方式:电力电缆在有桥架处沿桥架敷设,出桥架或在无桥架处生产区、库房为穿镀锌钢管沿墙、沿顶板、沿梁、沿檩条明敷设;在有吊顶处、办公区为穿镀锌钢管埋墙、埋现浇层暗敷设或在吊顶内敷设;插座线路穿镀锌钢管埋墙、埋现浇层暗敷设。柔性矿物绝缘电缆沿墙、沿顶板、沿柱明敷。
3、消防用电设备的干线及配电线路应穿管保护。当暗敷时应敷设在非燃烧体结构内,其保护层厚度不应小于30mm,明敷时必须穿金属管或封闭式金属线槽,并采取防火保护措施。消防配电设备应有明显的标志。
4、配电线路出桥架穿镀锌钢管保护原则:明敷或暗敷在干燥场所时,金属导管壁厚不小于1.5mm;明敷或暗敷在潮湿场所时,金属导管壁厚不小于2.0mm。
5、由动力配电箱引至各用电设备的电力支线截面按图中回路标注从始至终保持不变。未标注至单相插座的导线为(L,N,PE),至三相四极插座的导线为(L1~3,PE),至三相五极插座的导线为(L1~3,N,PE)。带在三相回路中的单相插座应平均分配在三相上。PE线在插座间不允许串联连接。

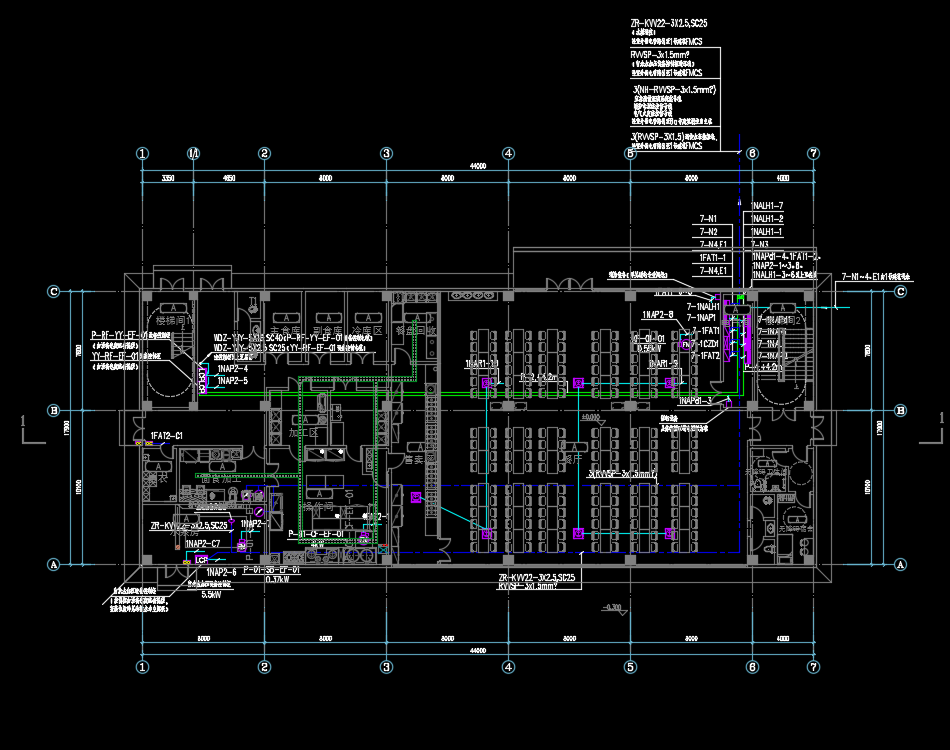

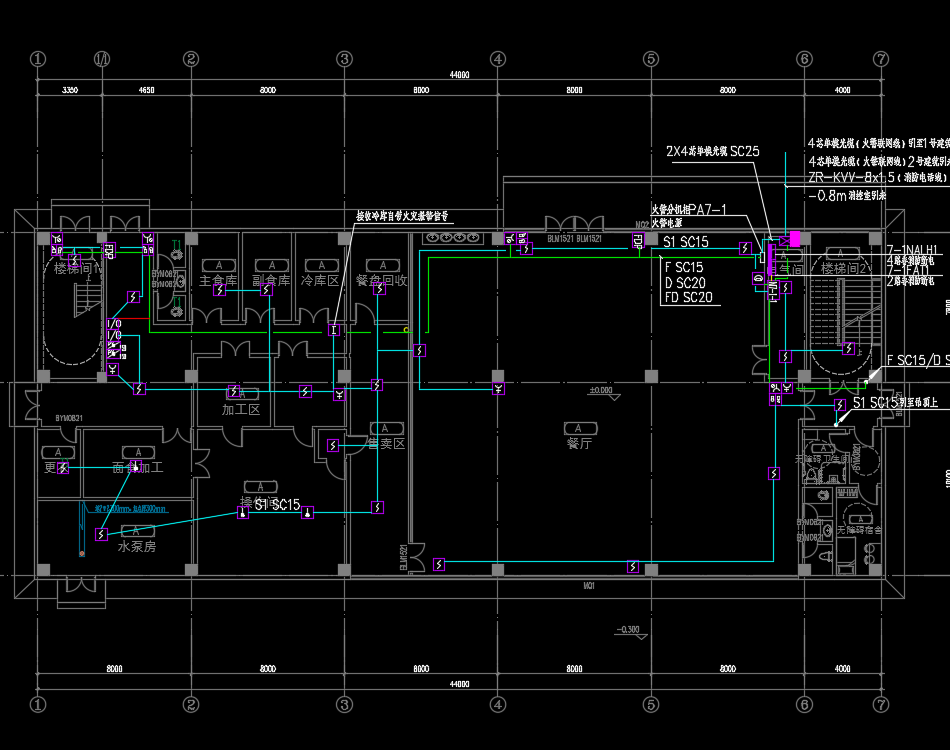

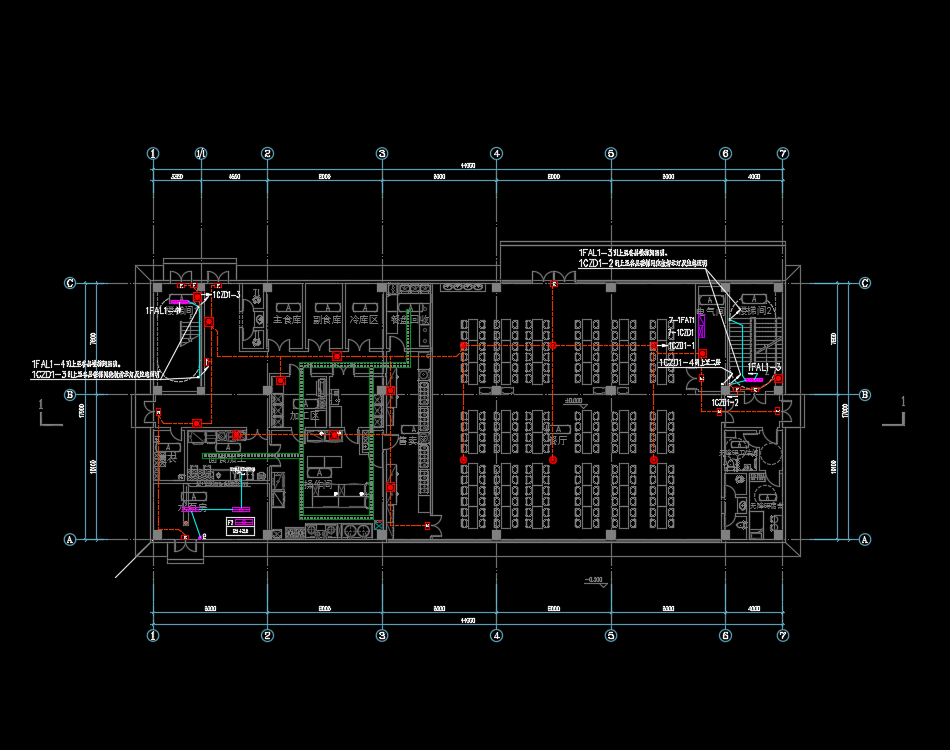

四层现浇钢筋混凝土框架结构餐厅及倒班宿舍电气施工图纸,包括:干线系统图、配电箱系统图、消防电源监控、电气火灾监控系统图、电力、桥架平面图、应急照明平面图、火灾自动报警及联动控制平面图、弱电平面图等
资料截图
  • 四层现浇钢筋混凝土框架结构餐厅及倒班宿舍电气施工图纸
  • 四层现浇钢筋混凝土框架结构餐厅及倒班宿舍电气施工图纸
  • 四层现浇钢筋混凝土框架结构餐厅及倒班宿舍电气施工图纸
